Manuel d'installation de
l'humidificateur
Le refroidisseur et l'humidificateur doivent être raccordés à
une arrivée d'eau équipée conformément à la norme
NEN6526.
Le HomEvap Combi Comfort est constitué de 3 modules :
1) Refroidisseur Basic – il s'agit d'une unité PPE
avec deux raccordements ronds de 200 et qui contient
la matrice. En bas se trouve le câble de connexion à
l'humidificateur et le tuyau d'eau pour l'évacuation et
l'arrivée.
2) Refroidisseur – il s'agit d'une unité PPE
avec deux raccordements ronds de 200 et qui contient
la matrice avec le LegioSafe et le chauffage. En bas se
trouve un câble avec une prise, deux capteurs et le tuyau
d'eau pour l'évacuation et l'arrivée.
3) Le panneau de commande sans fil. Équipé de capteurs
internes d'humidité et de température, entièrement
programmés et reliés à un humidificateur. Le panneau de
commande présente une connexion unique avec l'appareil.
Il a les connexions suivantes :
L'humidificateur :
1 capteur d'humidité-température combiné
(SHC 80), fourni séparément dans une boîte.

Cordon inférieur gris de 1 m avec adaptateur de
raccordement pour le capteur SHC80.

Cordon d'alimentation de 1m 230V avec fiche pour
le raccordement à une alimentation libre.

Cordon de 1 m branché sur l'humidificateur avec
raccordement sur le cordon d'alimentation.

Tuyau d'évacuation de 50 cm de long, 16 mm
1,5 mètre de tuyau noir d'arrivée d'eau de 4 mm

avec raccord réducteur pour un filetage extérieur

¾.
1 câble de raccordement gris avec raccord.
1 capteur T3 pour le canal d'arrivée d'air extérieur.


Le refroidisseur :
1 câble de connexion gris à encliqueter dans le
raccord.

Tuyau d'évacuation de 50 cm de long, 16 mm
1 mètre de tuyau noir d'arrivée d'eau de 4 mm.


Succession des étapes d'installation
Les unités doivent être suspendues
d'équerre !
1) Déterminez la localisation du refroidisseur basic
dans la canalisation de retour d'air de l'habitation pour
qu'il se trouve le plus près possible de l'unité de
récupération de chaleur.
2) Déterminez la localisation de l'humidificateur dans
le canal d'arrivée d'air de l'habitation pour qu'il se
trouve le plus près possible de l'unité de
récupération de chaleur.

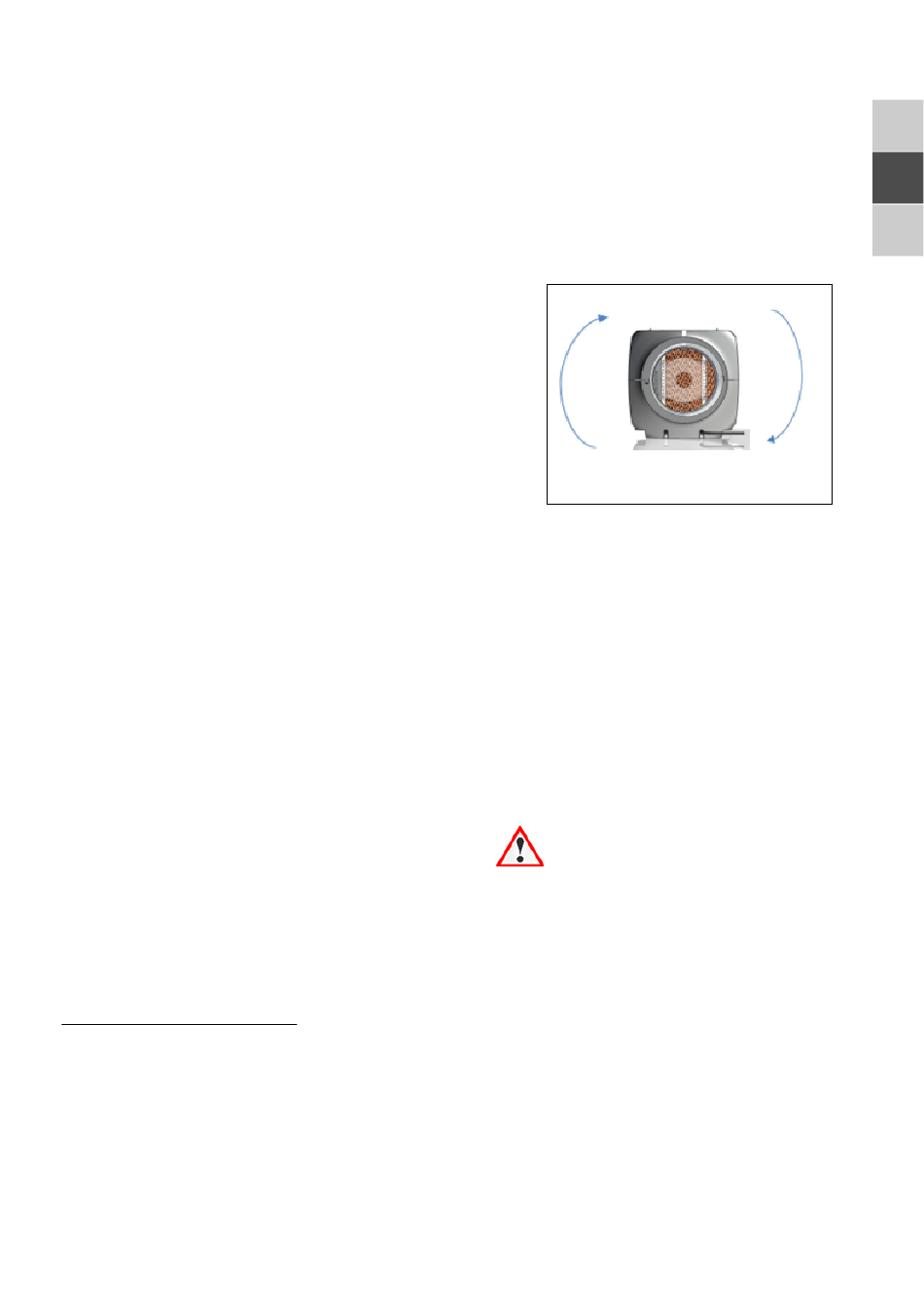

3) Il est important de disposer d'un espace suffisant
lors de l'installation afin de permettre la rotation
de l'humidificateur. Vous éviterez ainsi la
nécessité d'un démontage ou d'un remontage.
ATTENTION : L'unité doit être suspendue
4) Conservez au moins 100 mm libres sur le dessous.
d'équerre !!
5) Montez le refroidisseur et l'humidificateur entre
les canalisations.
Utilisez pour ce faire les supports à raccord fileté M8
pour suspendre l'unité.
6) Reliez le tuyau noir de 4 mm à l'adaptateur ¾ sur le
raccordement d'arrivée d'eau du réseau de distribution
d'eau via un robinet de machine à lessiver de ¾ avec
clapet de retenue. Gardez le tuyau à l'écart des
conduits d'air.
Veillez à ce que la pression d'eau soit entre 1,5 bar
et max. 5 bar.
7) Les unités sont fournies avec un tuyau d'évacuation
de 16 mm, d'une longueur de 50 cm.
Celui-ci doit être raccordé à l'égout avec
8) Le tuyau doit être raccordé à l'égout avec une pente
une pente suffisante et sans pression !
suffisante et sans pression ! ATTENTION : la
consommation d'eau est de maximum 1 l/min en cas de
rupture de conduite ou de vanne d'alimentation
défectueuse, la consommation normale est de max.
2 l/heure, diamètre d'évacuation 25 mm.
9) Montez le capteur SHC80 après l'humidificateur
dans le conduit d'air le plus près possible de la maison.
10) Branchez le câble de connexion (A) de
l'humidificateur au refroidisseur basic.
11) Montez le T3 dans la canalisation d'arrivée d'air
extérieur.
ATTENTION : que le capteur ne soit pas
12) Ouvrez le robinet d'arrivée d'eau d'un quart de tour.
endommagé ou mouillé !!
Il ne faut pas plus.
