9.5 Ajustement d'angle

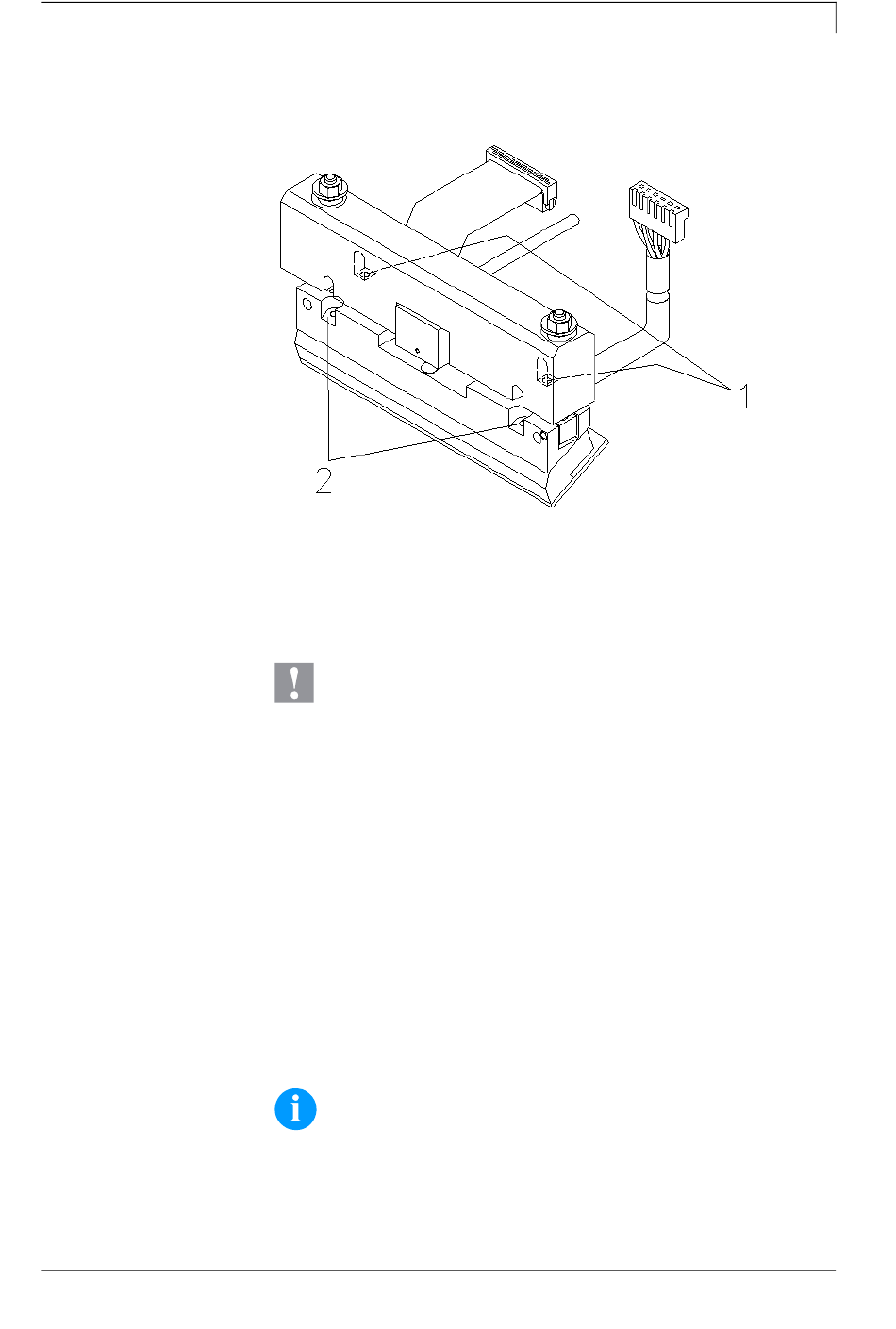

Figure 24
L'angle installation de la tête d'impression est par défaut 26° à la
surface d'impression. Tolérances de la fabrication de tête
d'impression et de mécanique peuvent résulter en changer l'angle.
ATTENTION!
La tête d'impression peut être endommagée par l'usure
inégale!
Plus d'use de film transfert par déchirage plus rapide.

Changer l'installation de fabrication seulement en cas
d'exception!

Desserrer légèrement les vis (2).

Déplacer le goujon fileté (1), pour changer l'angle entre la tête
d'impression et le support.
Fermer = diminuer l'angle
Desserrer = agrandir l'angle

Tourner les deux clous toujours d'une même valeur.

Serrer encore les vis (2).

Démarrer un ordre d'impression (ca. 3 layouts) pour vérifier la
course correcte de film transfert.
REMARQUE!
Les échancrures appliquées sont donnés au contrôle de
position. Faire attention sur un réglage parallèle que possible.
