Réglages horizontaux
Bouton Retard
RETARD
Appuyez sur le bouton RETARD quand vous souhaitez retarder
l'acquisition par rapport à l'événement de déclenchement. Tournez
le bouton de réglage de POSITION horizontale dans le sens inverse
des aiguilles d'une montre pour augmenter le retard ; le point de
déclenchement se déplace vers la gauche et finalement à l'extérieur
du signal acquis. Vous pouvez alors ajuster l'ECHELLE horizontale
pour capter davantage de détails autour de la zone à examiner
(centre de l'écran).

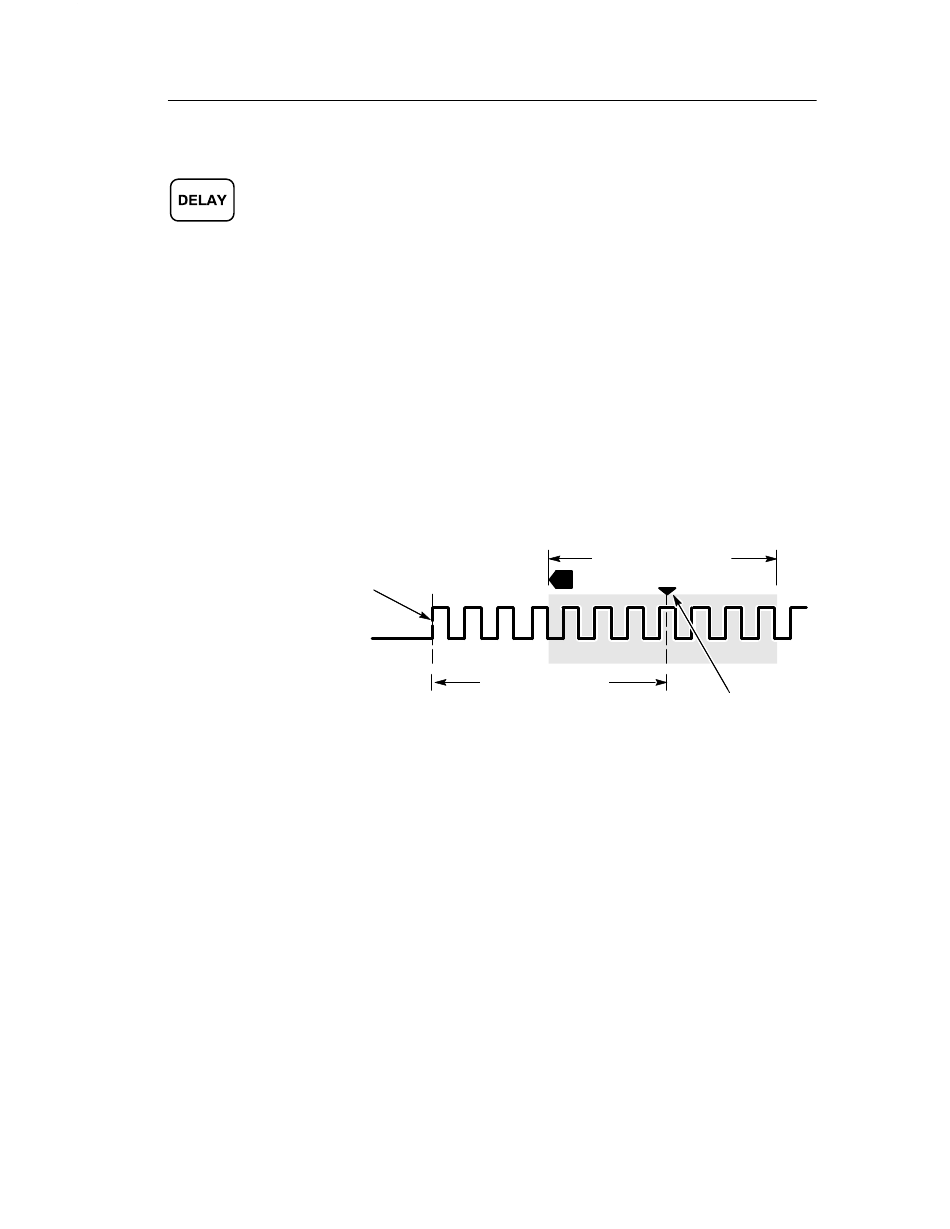

Quand le retard est activé, le point de déclenchement se sépare du
point d'expansion horizontale. Le point d'expansion horizontale
reste au centre de l'écran. Le point de déclenchement peut sortir de
l'écran, auquel cas le marqueur de déclenchement s'oriente dans la
direction du point de déclenchement.
Signal acquis
Point de
déclenchement
T
Temps de retard
Point d'expansion
Utilisez la fonction de retard quand vous souhaitez acquérir des
détails du signal qui sont séparés de l'événement de déclenchement
par un intervalle de temps important. Par exemple, vous pouvez
procéder à un déclenchement sur une impulsion synchro se
produisant toutes les 10 ms, puis examiner les caractéristiques du
signal haute vitesse se produisant 6 ms après l'impulsion synchro.
