Raccordement électrique
40

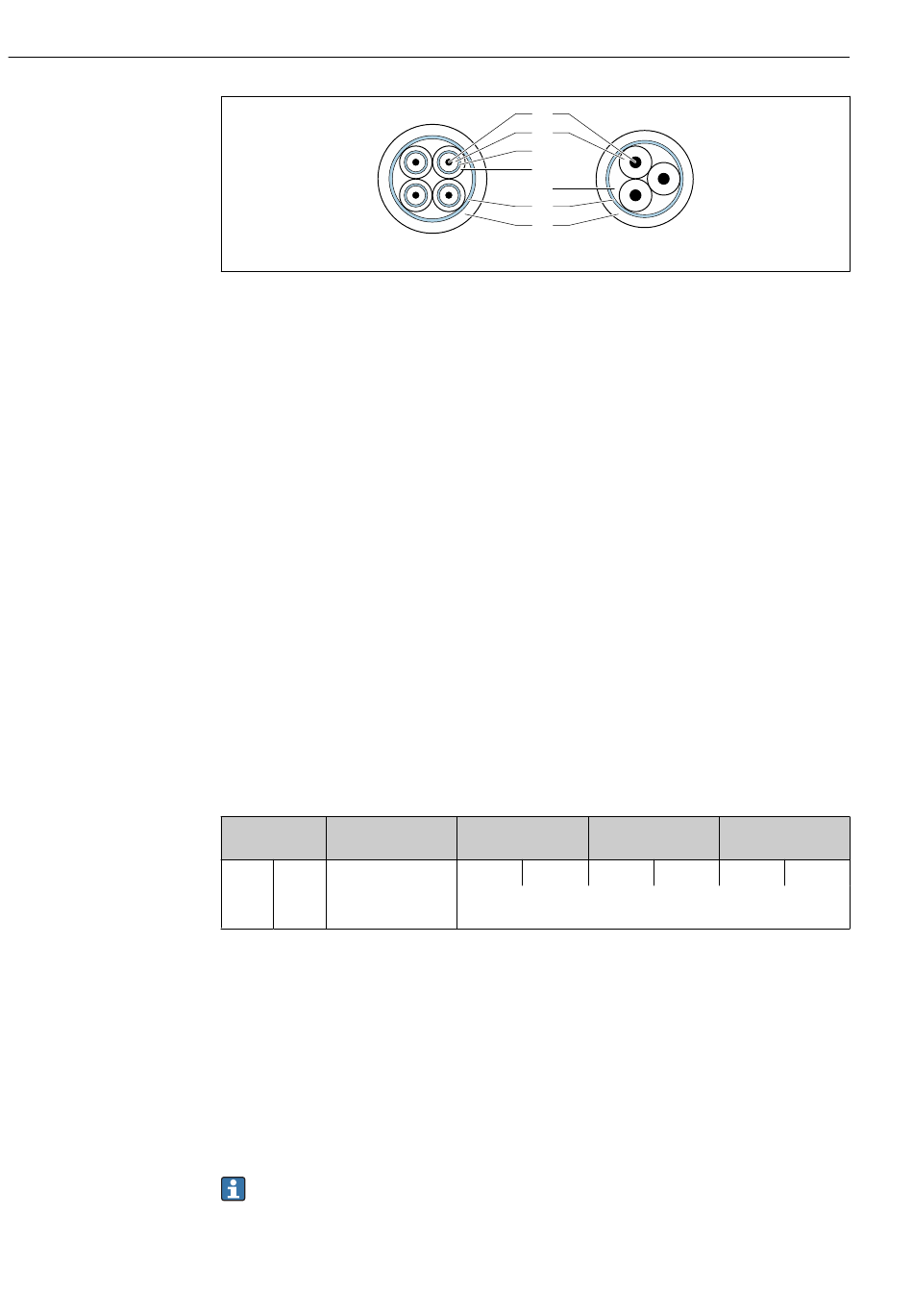

 15 Section de câble
a Câble d' é lectrode
b Câble de bobine
1 Fil
2 Isolation de fil
3 Blindage de fil
4 Gaine de fil
5 Renfort de fil
6 Blindage du câble
7 Gaine extérieure
Utilisation dans un environnement fortement parasité
L' e nsemble de mesure satisfait aux exigences de sécurité générales →  249 et aux
spécifications CEM →  238.
La mise à la terre est réalisée par le biais de la borne de terre prévue à cet effet et située à
l' i ntérieur du compartiment de raccordement. Veiller à ce que les portions de câble
dénudées et torsadées jusqu' à la borne de terre soient aussi courtes que possibles.
7.1.3

Occupation des bornes

Transmetteur : tension d'alimentation, E/S
L' o ccupation des bornes des entrées et des sorties dépend de la version d' a ppareil
commandée. L' o ccupation des bornes spécifique à l' a ppareil est indiquée sur l' a utocollant
dans le cache-bornes.
Tension Entrée/sortie
d'alimentation 1
1 (+) 2 (–) PROFINET
(connecteur RJ45)
Boîtier de raccordement du transmetteur et du capteur : câble de raccordement
Le capteur et le transmetteur, qui sont montés dans des emplacements différents, sont
interconnectés par un câble de raccordement. Le câble est connecté via le boîtier de
raccordement du capteur et le boîtier du transmetteur.
Occupation des bornes et connexion du câble de raccordement :
• Proline 500 – numérique→  44
• Proline 500 →  54
7.1.4

Connecteurs d'appareil disponibles

Les connecteurs d' a ppareil ne doivent pas être utilisés en zone explosible !
1
2
3
4
5
6
7
a
Entrée/sortie
2
24 (+) 25 (–)
Occupation des bornes spécifique à l' a ppareil : autocollant dans le
Proline Promag H 500 PROFINET
b
Entrée/sortie Entrée/sortie
3
22 (+) 23 (–) 20 (+)
cache-bornes.
Endress+Hauser
A0029151
4
21 (–)
