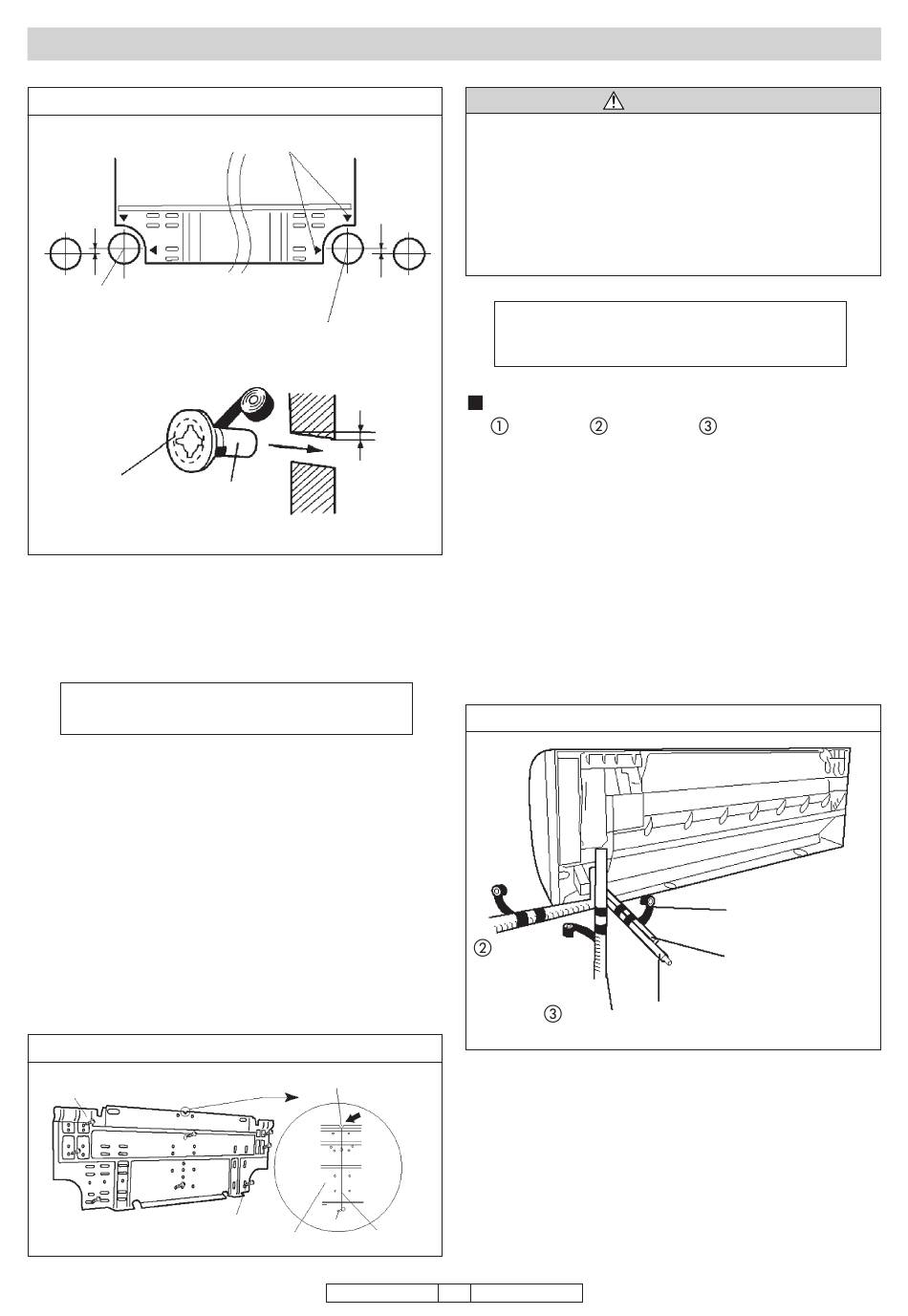

Fig. 5
Repère de centrage
10 mm
plus bas
ou plus
5 ou 10 mm
Trou de 65 cm
plus bas
de diamètre
Fixer à l'aide
de ruban
adhésif vynile
Bouchon
mural
INTÉRIEUR
Nota :
• Veillez toujours à bien centrer le trou.
Un alignement incorrect peut entraîner des
fuites.
Installation du support mural
1. Installez le support mural de niveau afin d'évi-
ter tout débordement des condensats.
2. Le support mural sera très solidement fixé afin
d'éviter toute vibration, celui-ci doit pouvoir
supporter le poids d'un adulte. Le positionne-
ment pourra être facilité par le marquage avec
le crochet situé au centre du support (utiliser
un tourne-vis ou un marteau).
• Après mise à niveau, fixez le support mural à
l'aide d'au-moins 6 vis sur les bords extérieurs
du support; (Fig.6).
• Vérifiez que le support mural est parfaitement
fixé, sans aucun jeu.
Fig. 6
Support mural
Vis auto-taraudeuses
(grosses)
PROCÉDURE D'INSTALLATION
10 mm
plus bas
ou plus
Trou de 65 cm
de diamètre
5 ou 10 mm
plus bas
Tuyau
MUR
EXTÉRIEUR
Repère de centrage
Crochet
Support mural
Fil à plomb
MARS 2005
• Assurez vous que le support mural soit
parfaitement de niveau.
• En l'absence de gaine, le câble qui relie
l'unité extérieure et l'unité intérieure
risque d'être endommagé au contact
d'une pièce métallique.
Passage du tuyau d'évacuation
des condensats
et des liaisons frigorifiques
Pour les sorties :
arrière ;
à droite ;
• Réalisez le « CABLAGE DE L'UNITE INTERIEU-
RE » (voir p. 13) avant d'installer la tuyauterie.
• Installez la tuyauterie de l'unité intérieure dans
la direction du trou réalisé dans le mur et
assemblez le tuyau de vidange et les liaisons
au moyen de ruban adhésif vinyle, Fig. 7.
• Le tuyau d'évacuation doit être monté en-des-
sous des liaisons frigorifiques.
• Enveloppez les tuyaux de l'unité intérieure
visibles de l'extérieur de ruban décoratif ou
faites-les cheminer dans une goulotte.
Fig. 7
Sortie
droite
Sortie
inférieure
Nota :
• Pour prévenir la rupture des liaisons frigori-
fiques, évitez les coudes trop accusés.
Coudez les conduites pour obtenir un rayon
de courbure de 70 mm minimum. Utilisez
une cintreuse ou un ressort de cintrage.
• Si une liaison est pliée de façon répétée au
même endroit, elle cassera.
8
NI 923 613 S
ATTENTION
inférieure.
Assemblez
avec du ruban
adhésif vinyle
Conduite de
raccordement
au-dessus
Tuyau
d'évacuation en dessous
