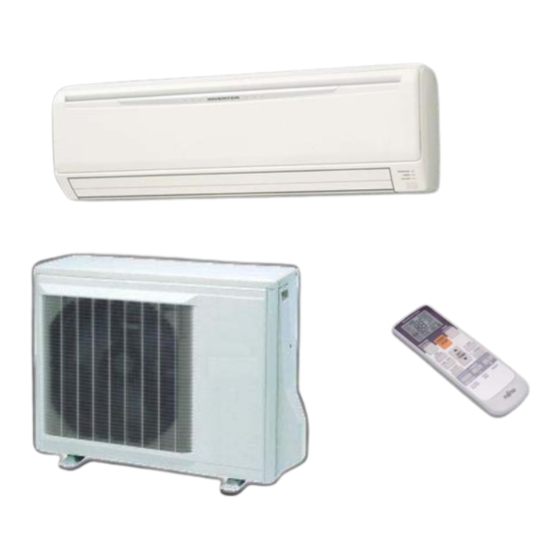

- Page 1 Notice d’Installation Climatiseur Split system DC Inverter Mural RSA 18 LEC RÉFRIGÉRANT R410A NI 923 627 B...
-
Page 3: Avertissements
AVERTISSEMENTS Cet appareil utilise le réfrigérant R410A Faire attention sur les points suivants : • Il faut utiliser des liaisons frigorifiques et des outils spéciaux pour des machines fonctionnant au R410A. • Les modèles utilisant du R410A ont un Schrader (pour charger et réaliser le tirage au vide) de diamètre différent. -
Page 4: Avertissements Sécurité
AVERTISSEMENTS Avertissements sécurité Pour que ce climatiseur fonctionne Ne mettez pas l'installation sous correctement, veuillez l'installer en tension tant que les travaux de respectant les indications de la raccordement ne sont pas totalement présente notice. terminés. Raccordez les unités intérieure et Prenez garde à... -
Page 5: Table Des Matières
SOMMAIRE AVERTISSEMENTS 1. ACCESSOIRES STANDARDS LIVRÉS AVEC L’APPAREIL 1.1 Accessoires pour la pose de l’unité intérieure 1.2 Accessoires pour la pose de l’unité extérieure 2. CHOIX DE L’EMPLACEMENT DES UNITÉS 2.1 Unité intérieure 2.2 Unité extérieure 3. INSTALLATION DES UNITÉS 3.1 Installation de l’unité... - Page 6 ATTENTION Alimentation : disjoncteur omnipolaire avec ouverture • cette famille d'appareils, des contacts supérieure à 3 mm dont le l'alimentation est toujours à réaliser sur calibre est indiqué ci-dessous. l'unité extérieure. • Bien vérifier la référence de l'appareil Le respect des normes en vigueur et en avant de commencer les travaux de particulier de la NF C 15-100 est impératif.
-
Page 7: Accessoires Standards Livrés Avec L'appareil
ACCESSOIRES 1. ACCESSOIRES STANDARDS LIVRÉS AVEC L’APPAREIL 1.1 Accessoires pour la pose de l’unité intérieure Les accessoires d’installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions. ATTENTION • Les accessoires standards sont systématiquement présents dans les emballages. •... -
Page 8: Choix De L'emplacement Et Procedure D'installation
CHOIX DE L’EMPLACEMENT ET PROCEDURE D’INSTALLATION 2. CHOIX DE L’EMPLACEMENT DES Fig. 1 UNITÉS Support mural 6 cm au plus 5 cm au plus 5 cm au plus Après discussion avec client, déterminez l’emplacement du climatiseur de la manière suivante : 150 cm au plus Passage 2.1 Unité... -
Page 9: Installation Des Unités
CHOIX DE L’EMPLACEMENT ET PROCEDURE D’INSTALLATION ATTENTION ATTENTION • Ne jamais installer ces appareils à • N’utilisez pas le bouchon et le tuyau un endroit où des fuites de gaz ou de d’évacuation des condensats, si la combustible gazeux pourraient ad- température extérieure est inférieure venir (ces appareils ne sont pas anti- ou égal à... - Page 10 CHOIX DE L’EMPLACEMENT ET PROCEDURE D’INSTALLATION Fig. 5 – Arrière de l’appareil Fig. 6 bis centrale INSTALLATION DU SUPPORT MURAL COMMENT PRÉPARER LE PASSAGE DE LA 1. Installez le support mural et vérifier TUYAUTERIE ? l’horizontalité et la verticalité avec un 1.
-
Page 11: Procedure D'installation
PROCEDURE D’INSTALLATION ATTENTION PASSAGE DU TUYAU D’ÉVACUATION DES Installez le tuyau d’évacuation conform- CONDENSATS ET DES LIAISONS FRIGORIFIQUES ément instructions suivantes. Pour les sorties : arrière 1, 6 et ; à Procédez à cette intervention dans une droite 2 ; inférieure 3 et 4. atmosphère ambiante tempérée afin d’éviter tout risque de condensation qui pourrait entraîner des fuites. -
Page 12: Installation De L'unité Extérieure
PROCEDURE D’INSTALLATION Après avoir fait passer les liaisons de 3.2 Installation de l’unité extérieure l’unité intérieure et le tuyau d’évacuation dans l’orifice pratiqué dans le mur, placez ATTENTION le climatiseur dans les crochets du haut, • Veillez à ce que l'inclinaison de l'unité insérez les deux crochets du bas dans les extérieure ne dépasse pas 5°... -
Page 13: Raccordement Des Liaisons Frigorifiques
PROCEDURE D’INSTALLATION CAPOT DU COFFRET ÉLECTRIQUE ATTENTION Démontage : • Ne réutilisez jamais des liaisons • Enlevez les deux vis de montage et tirez frigorifiques déjà utilisées avec du R 22 le capot vers vous. autre d’une ancienne génération. Fig. 15 •... -
Page 14: Tirage Au Vide Et Mise En Pression Des Liaisons Frigorifiques
PROCEDURE D’INSTALLATION 3.4 Tirage au vide et mise en pression Fig. 16 des liaisons frigorifiques Vérifiez si (L) est évasé correctement et n’est ni ATTENTION craquelé ni rayé • Le tirage au vide avec une pompe est impératif. • Utilisez une pompe à vide n’ayant servi que exclusivement avec du réfrigérant R410A afin de ne pas endommager... -
Page 15: Charge Complémentaire
PROCEDURE D’INSTALLATION 5. Fermez le robinet bleu de votre jeu de Longueur de tubes 15 m 20 m manomètres (manifold) puis arrêtez la pompe à vide sans débrancher aucun des Charge complémentaire Aucune 100g (20g/m) flexibles en place. Si au bout de quelques minutes la pression remonte, cherchez la fuite et rectifiez l’étanchéité. -
Page 16: Câblage Électrique
PROCEDURE D’INSTALLATION 4.2 Câblage de l’interconnexion sur 5. CÂBLAGE ÉLECTRIQUE l’unité intérieure 4.1 Caractéristiques de l’alimentation 1. Retirez la vis du capot sur le boîtier L’alimentation sera prévue dans le respect électrique et enlevez les serre câbles. des normes en vigueur et en particulier de la NF C 15-100. -
Page 17: Câblage De L'interconnexion Et De L'alimentation Sur L'unité Extérieure
PROCEDURE D’INSTALLATION 3. Insérez les conducteurs à fond dans le 4.3 Câblage de l’interconnexion et de bornier et serrez les vis (Fig. 22). l’alimentation sur l’unité extérieure Fig. 22 1. Déposez le couvercle du boîtier électrique de l’unité extérieure. (Fig. 24) 2. - Page 18 PROCEDURE D’INSTALLATION 4. Introduisez à fond les câbles dans le Fig. 27 bis bornier et serrez les vis fermement (Fig. 26). Fig. 26 Dessus Dessus Couvercle du boîtier Couvercle du boîtier de contrôle de contrôle Terre Terre Serre-câble Gaine électrique Attention de ne pas pincer de câble en fermant le couvercle.
-
Page 19: Finitions
PROCEDURE D’INSTALLATION 5. FINITIONS Fig. 29 sortie à gauche 5.1 Isolation des conduites frigorifi- ques • Pour les liaisons frigorifiques sortant à l’arrière 1 et , à droite 2ou en bas 3 et 4 du climatiseur, faites chevaucher les isolants thermiques du tube de connexion liaison frigorifique l’unité... -
Page 20: Dépose Et Remontage De La Grille D'entrée D'air
PROCEDURE D’INSTALLATION 6.2 Dépose et remontage du panneau Fig. 32 de façade • Dépose : 1. Déposez la grille d’entrée d’air comme indiqué précédemment. Retirez couvercle boîtier électrique. 3. Retirez les 6 vis. ATTENTION • S’assurer du bon écoulement des 4. -
Page 21: Récupération Du Fluide Dans L'unité Intérieure
PROCEDURE D’INSTALLATION Si vous n’utilisez pas la télécommande, il Fig. 36 faut appuyez en continu sur le bouton Crochets supérieurs (deux cotés) Crochets centrals « MANUAL AUTO » de l’unité intérieure supérieurs Crochets centrals supérieurs pendant au moins 10 secondes (Le mode Façade froid forcé... -
Page 22: Essais De Fonctionnement
PROCEDURE D’INSTALLATION 8. ESSAIS DE FONTIONNEMENT ATTENTION Après essai, toujours remettre • Réalisez l’essai et vérifiez les points 1 et l’appareil en mode fonctionnement 2 ci-après. normal afin de permettre l’usage de la • Pour des instructions détaillées sur la régulation. -
Page 23: Table D'erreurs
TABLE D’ERREURS Code erreur sur la télécommande filaire Type d’erreur LED rouge LED verte (OPERATION) (TIMER) ¤ 2 fois ¤ 3 fois ¤ 4 fois Communication ¤ 5 fois ¤ 8 fois ¤ 2 fois ¤ 2 fois ¤ 3 fois ¤... - Page 24 NOTE Août 2009 NI 923 627 B...
