Disques durs

Le Système de stockage SC7020 prend en charge les disques durs remplaçables à chaud.
Le Système de stockage SC7020 prend en charge entre 7 lecteurs internes de 2,5 pouces (minimum) et
30 lecteurs (maximum). Les lecteurs sont installés de gauche à droite, puis haut en bas. Les lecteurs de la
première rangée sont numérotés de 0 à 4 de gauche à droite, tandis que ceux de la deuxième rangée
sont numérotés de 5 à 9 de gauche à droite, et ainsi de suite.
Le Dell Storage Manager Client identifie les disques sous la forme XX :YY, où XX est le numéro de l'ID de
l'unité du système de stockage et YY correspond à la position du lecteur à l'intérieur du système de
stockage.

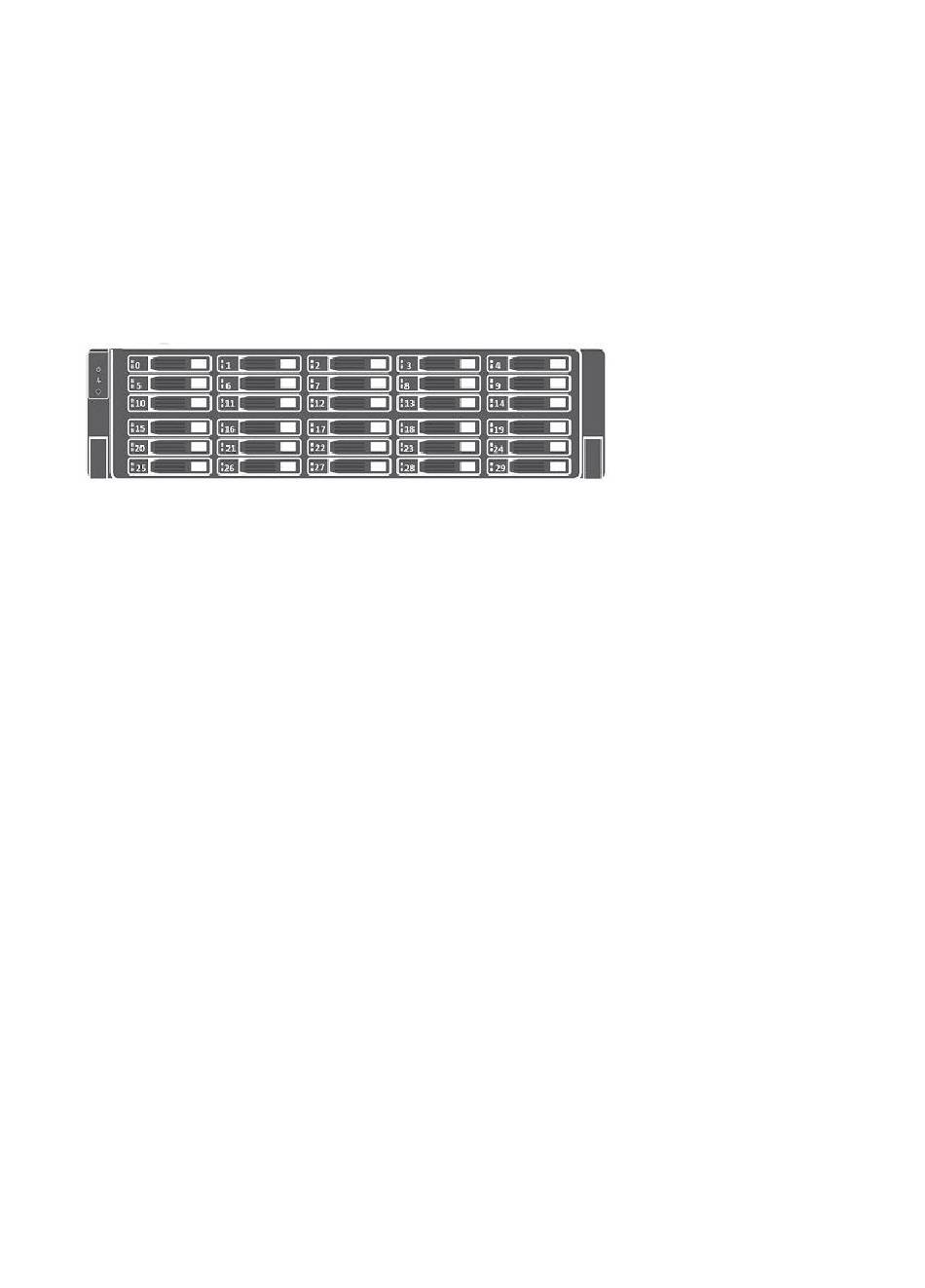

Figure 7. Numérotation des lecteurs SC7020
Identification du disque défectueux
Pour identifier le disque défaillant, utilisez le Dell Storage Manager Client.
1. Cliquez sur l'onglet Matériel.
2. Dans le panneau de navigation de l'onglet Matériel, sélectionnez le nœud Boîtiers.
3. Cliquez sur l'onglet Disques.
4. Localisez le disque dont l'état est En panne.
5. Enregistrez l'emplacement du disque indiqué dans la colonne Nom.

Retrait du lecteur en panne

Utilisez cette procédure pour retirer un lecteur du Système de stockage SC7020.
1. Retirez le cadre avant du système de stockage.
2. Localisez le disque dur en panne dans le système de stockage.
3. Appuyez sur le bouton de dégagement pour ouvrir la poignée de dégagement du support de disque
dur.
4. Faites glisser le bâti de disque dur pour le retirer de l'emplacement du bâti de disque dur.

Installation du lecteur de rechange

Utilisez cette procédure pour installer un lecteur dans le Système de stockage SC7020.
Étapes
1. Ouvrez la poignée de déverrouillage sur le porteur du lecteur et insérez le porteur du disque dur dans
le logement de lecteur ouvert.
2. Faites glisser le lecteur dans le logement jusqu'à ce que son porteur entre en contact avec le fond de
panier central.
3. Fermez la poignée du porteur de lecteur afin de verrouiller le lecteur pour l'immobiliser.
