- Page 1 Manuel de l'utilisateur...
-
Page 2: Développement Du Produit

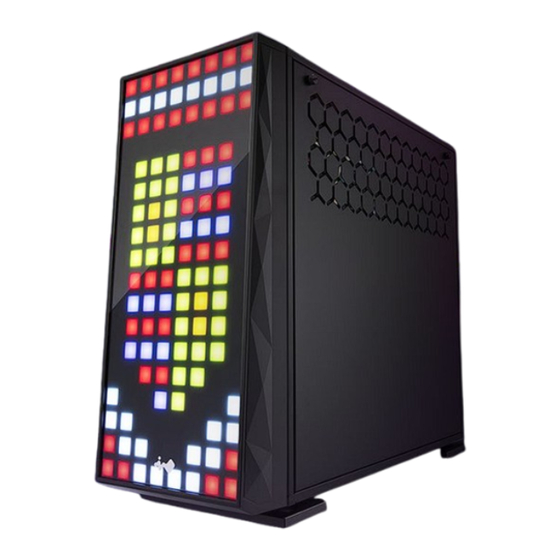

Développement du Produit Inspiré par la beau du vitrail, le 309 possède des éléments visuels géométriques qui font passer le design du boitier à un niveau supérieur. Créez votre propre design avec pas moins de 144 diodes RGB adressables ! Le 309 est destiné aux fans de RGB qui aspirent à... -
Page 3: Spécifications
Haut : ventilateur 3 x 120mm Top Fan / Compatibilité radiateur 360mm refroidissement Bas : ventilateur 3 x 120mm / radiateur 360mm (modèle fin) (4 ventilateurs InWin EGO préinstallés : 3 en haut, 1 à l’arrière) Compatibilité PSII : ATX12V alimentation - Longueur jusqu’à 200mm... - Page 4 Spécifications (Ventilateurs InWin EGO) Modèle EGO AE120 Dimensions 120 x 120 x 25mm Matériaux Silicone, PC Tension nominale DC 12V Puissance nominale 0,76W Intensité nominale 0,06A Tension nominale ADD Puissance nominale ADD RGB Intensité nominale ADD 0,8A (PWM) 800~1400rpm Vitesse Mode Turbo : 2000rpm Max.
-
Page 5: Contenu Du Carton
Contenu du carton Boitier 309 Mag-Ear Porte-Écouteur (Couleur aléatoire) Sachet d’accessoires Carte QR Code... -
Page 6: Sachet D'accessoires
Sachet d’accessoires Entretoises pour carte Clé entretoise pour mère carte mère Vis à tête Vis pour disques 2,5" hexagonale Vis pour disques 3,5" Colliers Rondelles pour système Support pour carte watercooling graphique Vis de radiateur Vis de radiateur watercooling à filetage watercooling à... -
Page 7: Organisation Du Boitier
Organisation du boitier Bouton d’alimentation Voyant LED HDD Ports USB 3.0 Port USB 3.1 Gen 2 Type-C Ports Audio (Casque et Micro) Bouton Reset Bouton de Mode LED & Ventilateur Boutons de Contrôle LED & Ventilateur... - Page 8 Organisation du boitier Emplacement alimentation Baie 3,5" Baie 2,5" Emplacement Ventilateur / Radiateur haut (3 ventilateurs InWin EGO préinstallés) Emplacement Ventilateur / Radiateur arrière (1 ventilateur InWin EGO préinstallé) Emplacement Ventilateur / Radiateur bas Plateau carte mère Equerres PCI-E Trou de fixation pour équerre PCI-E supplémentaire Pieds antichocs Filtre à...
-
Page 9: Ouverture Du Boitier
Guide d’installation ▪ Veuillez suivre les chapitres suivants pour l’assemblage. ▪ Veuillez n’utiliser que les accessoires fournis pour éviter tout dommage sur le produit. Ouverture du boitier Veuillez appuyer sur la poignée en haut du panneau latéral. Synchronisation de l’heure Veuillez tirer sur la languette en plastique pour activer la synchronisation de l’heure, puis... -
Page 10: Installation De La Carte Mère
Installation de la carte mère Pièces requises : Entretoises pour carte mère, Clé entretoise pour carte mère, Vis à tête hexagonale. Installation d’une carte d’extension Pièces requises : Vis à tête hexagonale, Support pour carte graphique. - Page 11 Installation des câbles de la connectique POWER SW H.D.D LED POWER LED RESET SW (Depend On Motherboard) HD Audio Header PORT2_L BLUE BROWN SENSE2_R SENSE_SEND PURPLE PORT2_R YELLOW WHITE SNAS1_R PORT1_R ORANGE PRESENCE# PORT1_L GREEN BLACK USB3.0 Header PIN#1 PIN#19 Vbus IntA_P1_SSRX- Vbus...
- Page 12 Câble Type-C Si votre carte mère prend en charge le Type-C, veuillez connecter le câble directement sur le connecteur de la carte mère.
-
Page 13: Alimentation Du Contrôleur
Câble USB Veuillez connecter le câble USB sur la carte mère. Diode d’alimentation Veuillez vous assurer que le bord biseauté du connecteur de l’alimentation est aligné avec celui du connecteur de la diode. PSU Connector LED Light Connector Black GND Black 12V Yellow Alimentation du contrôleur Veuillez vous assurer que le connecteur de l’alimentation est... - Page 14 * Note : Les ventilateurs seront contrôlés par la carte mère si le câble est correctement branché. Si vous voulez contrôler les ventilateurs EGO via le logiciel exclusif InWin GLOW2, veuillez NE PAS brancher le câble sur votre carte mère.
-
Page 15: Terminer L'installation
Installation ventilateur / radiateur watercooling Pièces requises : Rondelles pour système watercooling, Vis de radiateur watercooling à filetage #6-32 / M3 (exclusives EGO) Terminer l’installation Pièces requises : Colliers... -
Page 16: Instructions Pour Les Boutons De Contrôle Led & Ventilateur
Instructions pour les boutons de contrôle LED & ventilateur Les diodes et ventilateurs peuvent être contrôlés en appuyant sur les boutons de contrôle ou par le logiciel GLOW2. Descriptions boutons de contrôle Bouton de Contrôle Pour de plus amples instructions, veuillez visionner la vidéo sur le lien suivant Instruction boutons de contrôle... -
Page 17: Instruction Du Logiciel Glow2
Mode Création, qui permet aux utilisateurs de modifier la façade avec leur thème favori. La seule limite est votre imagination ! 1. Veuillez cliquer sur “Téléchargement” depuis le site du 309 pour installer le logiciel GLOW2. (https://www.in-win.com/fr/gaming-chassis/309/) 2. - Page 18 GLOW2. logiciel GLOW2. Note : Le 309 et les ventilateurs EGO utilisent de nombreuses diodes et certaines cartes mères peuvent ne pas prendre en charge ce nombre de diodes. Veuillez utiliser le logiciel GLOW2 si l’éclairage ne fonctionne pas correctement.
- Page 19 Réglage du seuil du micro Veuillez ajuster les valeurs dans l’ordre ascendant. Plus la valeur est petite, plus la sensibilité est élevée. Réglage du sablier Veuillez configurer de 1 à 60 minutes. Note : Veuillez cliquer sur les boutons “Sauvegarder en mémoire” et “Appliquer”...
-
Page 20: Description Des Modes
Description des Modes Eclairage nocturne Bougie crée une atmosphère pour les effet d’éclairage en fonction de la pièces sombres voix captée par le micro Ciel Musique nuage flottant dans le égaliseur qui donne le rythme de la ciel musique Vortex Scintillement vortex rotatif ambiance nuit étoilée... -
Page 21: Mode Création Glow2
Mode Création GLOW2 Création création des effets Edit personnalisés Brosse/ Gomme/ Fichier Peindre/ Corbeille/ Sauvegarder Palettes : Veuillez double-cliquer sur le bloc pour ajouter / changer les couleurs. Diaporama : Propose 4 tableaux pour créer des images, avec 60 secondes maximum pour l’affichage du diaporama en façade. - Page 22 Notices et Garanties ■ Notices 1. Veuillez suivre le guide utilisateur pour les directives d’installation. 2. Pour éviter d’endommager les composants, veuillez vous assurer que l’alimentation est coupée avant d’assembler les composants internes. 3. En installant les composants de l’ordinateur, veuillez utiliser des précautions antistatiques pour prévenir tout choc électrostatique.
- Page 23 éviter une surcharge du système et de tout autre composant. ■ Garantie 1. Pour plus d’informations détaillées concernant la garantie, veuillez visiter le site Internet InWin dédié aux produits grand public sur www.in-win. com. 2. Le produit actuel peut être sujet à changement sans préavis.
- Page 24 Copyright © 2019 In Win Development Inc. All Rights Reserved.
