Sommaire des Matières pour InWin B1
- Page 1 Manuel utilisateur...
-

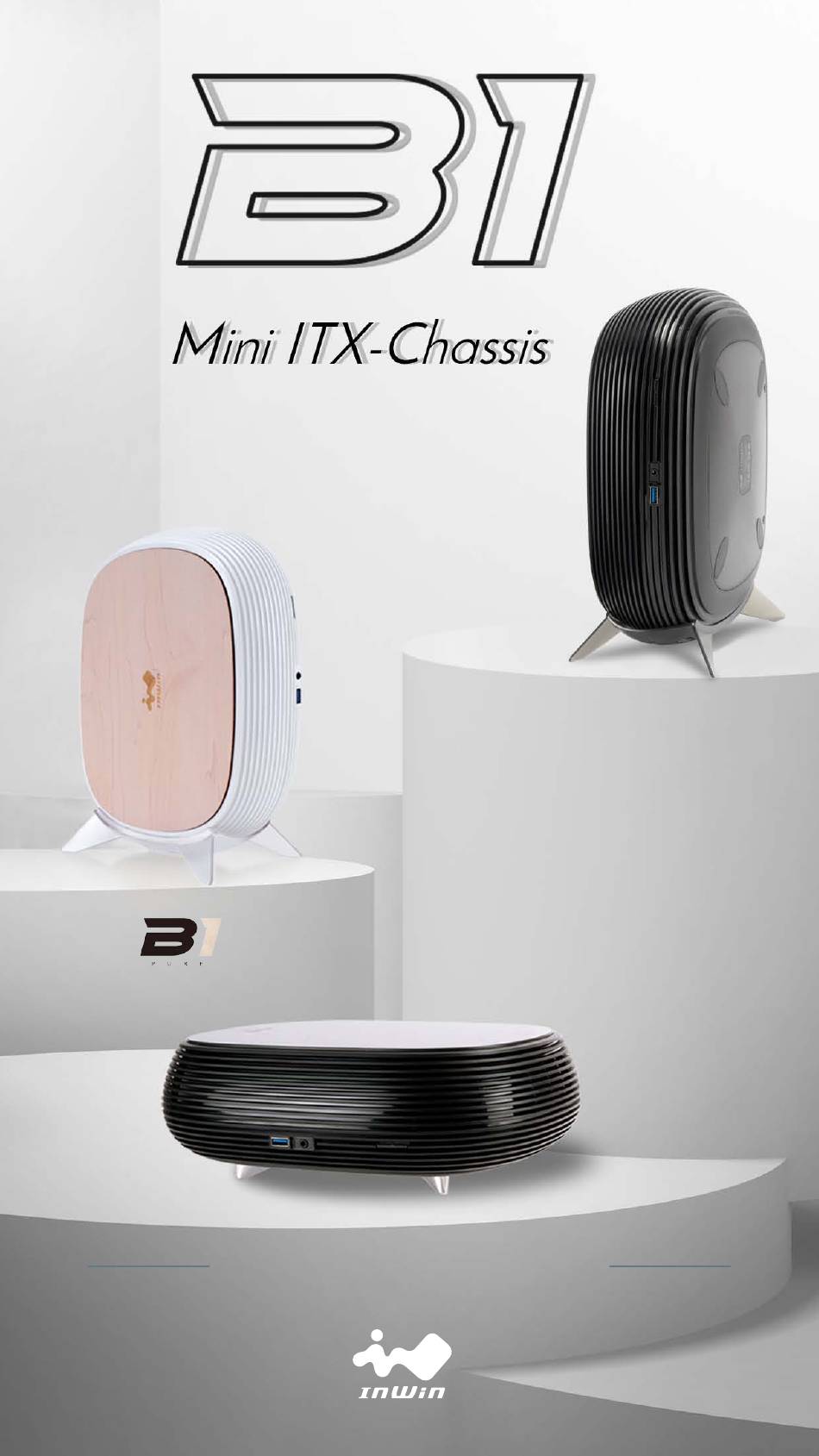

Page 2: A Propos Du Produit
La ventilation intégrée au design épuré offre un meilleur refroidissement, et vous pourrez l’installer verticalement ou horizontalement ! Le B1 / B1 Pure est livré avec une alimentation InWin de 200 W certifiée 80PLUS Gold, un ventilateur InWin de 80 mm et un filtre à poussière. Utilisez... -
Page 3: Spécifications
Dimensions du carton 336 x 141 x 287 mm (L x P x H) Poids net 1.65 kg Poids brut 1.95 kg * Les produits InWin sont conformes à la règlementation RoHS. * Les spécifications peuvent varier selon les régions. - Page 4 Carte-mère à 20+4 broches Alimentation à 4+4 broches PCIE à 8 (6+2) broches Connecteur Périphériques 4-pin SATA (90 Degrés) Alimentation Lecteur de Disquettes * Les produits InWin sont conformes à la règlementation RoHS. * Les spécifications peuvent varier selon les régions.
- Page 5 1.08 mm / H2O Connecteur 4-Pin Nuisances sonores 23.55 dB(A) Type de roulement Palier lisse à longue durée de vie Durée de vie >30,000 heures * Les produits InWin sont conformes à la règlementation RoHS. * Les spécifications peuvent varier selon les régions.
- Page 6 Contenu 1. Boitier B1 / B1 Pure 2. Alimentation InWin 200 W 80PLUS Gold 3. Ventilateur latéral InWin 80 mm x 1 4. Carte Code QR 5. Sac d'Accessoires...
-
Page 7: Accessoires
Accessoires a. Vis à Tête Hexagonale X 8 b. Vis HDD 2,5” X 10 c. Attaches de Câble X 5 d. Pieds x 4... - Page 8 Structure du boitier 1. Verre trempé 2. Logo 3. Touche alimentation 4. Indicateur DEL HDD/Alimentation 5. Ports USB 3.0 6. Ports Audio HD (CTIA – SPK/Mic) 7. Pieds amovibles 8. Loquet du panneau...
- Page 9 Structure du boitier 1. Baie Lecteur :2.5” 2. Ventilateur latéral InWin 80 mm 3. Zone de montage de la carte-mère 4. Alimentation InWin 200 W 80PLUS Gold 5. Filtre poussière du ventilateur...
-
Page 10: Ouverture Du Boitier
Guide d’installation (Veuillez suivre les chapitres connexes pour l’assemblage) Ouverture du boitier Veuillez desserrer les trois vis et soulever le couvercle supérieur (partie jaune). Soulevez-le des deux côtés (partie verte). Installation de la carte mère Pièces requises : Vis à tête hexagonale... -
Page 11: Câbles De Connexion
Câbles de connexion Câble E/S Black(P_LED) 1 2 Black (HDD) Black(P_LED) 3 4 Black (HDD) Black(P_SW) 5 6 NC Black(P_SW) 7 8 NC Key 9 10 NC Connecteur audio HD Connecteur USB 3.0... - Page 12 Connecteur ventilateur Connecteur SSD SATA Connecteur d'alimentation...
-
Page 13: Installation Des Disques
Installation des disques 2,5” Pièces requises : Vis pour disque 2,5” i. Desserrez les deux vis et retirer le panneau inférieur. ii. Vissez les vis pour disque 2,5’ ’ sur votre SSD. iii. Attachez le SSD dans la zone dédiée en le poussant vers le connecteur SATA. -
Page 14: Comment Retirer Les Disques
Comment retirer les disques 2,5” i. Poussez le loquet. ii. Tirez pour le retirer. -
Page 15: Installation Des Pieds (Optionnelle)
Installation des pieds (optionnelle) Note : Après installation, les stickers seront difficiles à retirer. Veuillez choisir judicieusement, nous recommandant une installation verticale pour un meilleur style. Pièces requises : Stickers pour les pieds i. Desserrez les deux vis et retirez le panneau inférieur. ii. -
Page 16: Terminer L'installation
Terminer l’installation Pièces requises : Colliers *Pour obtenir des instructions d'assemblage pus détaillées, lisez le code QR ci-dessous ou regardez la vidéo en activant le lien vers le site Web : https://youtu.be/cHm2nA2liQY... -
Page 17: Remarques
* Pour des informations plus détaillées concernant la garantie, veuillez-vous rendre sur le site d'In Win détail à www.in-win.com. * Ce produit est susceptible d'être modifié sans avis préalable. InWin Development Inc. se réserve le droit d'apporter toute modification finale. - Page 18 Copyright © 2021 In Win Development Inc. All Rights Reserved.
