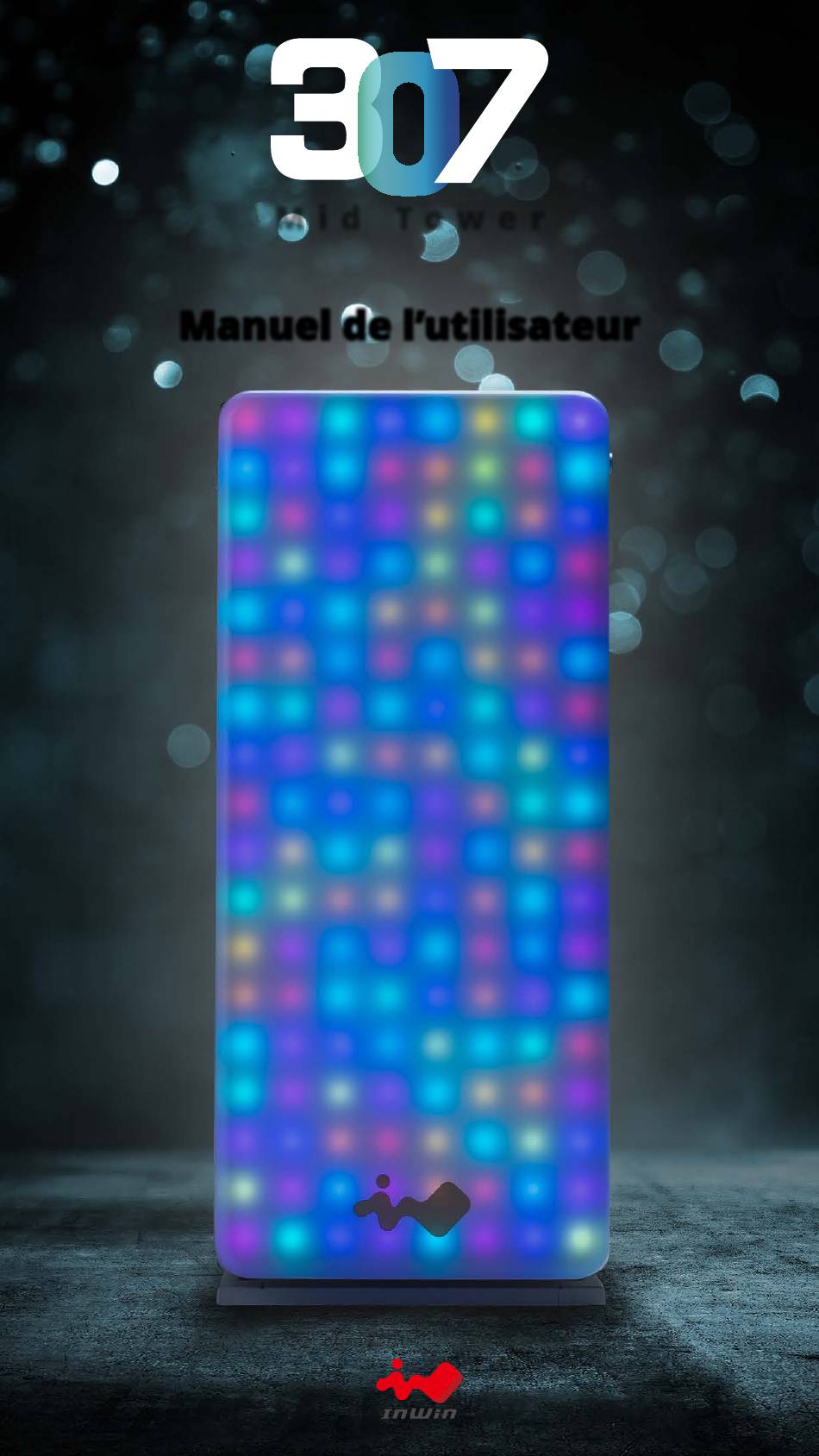

- Page 1 M i d T o w e r Manuel de l’utilisateur...
-
Page 2: A Propos Du Produit

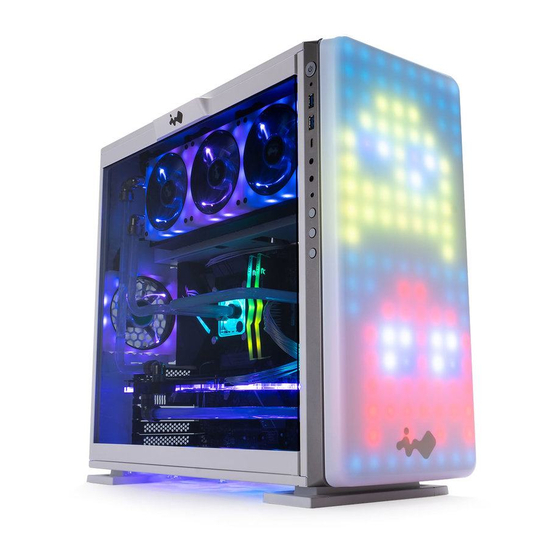

A propos du produit L a s é r i e 3 0 0 c o n s e r v e s o n a s p e c t distingué, simple et propre, ce qui souligne la qualité de ses matériaux. Mais le nouveau boitier 307 apporte un vent de fraicheur sur le design en modifiant et améliorant l’apparence... -
Page 3: Connectique
Spécification Modèle Couleur Blanc Type de boitier Moyen tour Matériaux SECC, verre trempé Compatibilité carte mère 12" x 10,7" ATX, Micro-ATX, Mini-ITX Equerres d’extension PCI-E x 7 Longueur des cartes graphiques : 350mm Compatibilité maximale Hauteur du radiateur processeur : 160mm 1 x USB 3.1 Gen 2 Type-C 2 x USB 3.0... - Page 4 Contenu Boitier 307 Carte QR Code Sachet d’accessoires...
- Page 5 Contenu Entretoises carte mère Outil support carte mère Vis à tête hexagonale Vis disque 2,5” Vis disque 3,5” Attache de câbles Entretoise pour radiateur watercooling Support pour carte graphique...
- Page 6 Structure du boitier Bouton d’alimentation Diode disque dur Ports USB 3.0 Port USB 3.1 Gen 2 Type-C Ports audio (casque et micro) Bouton de réinitialisation Bouton Mode LED Bouton Eclairage LED...
- Page 7 Structure du boitier Baie pour disque 3,5” Baie pour disque 2,5” Ventilateur haut / Emplacement radiateur haut Ventilateur arrière / Emplacement radiateur arrière Emplacement ventilateur bas Emplacement carte mère Equerres d’extension Trou de montage PCI-E supplémentaire Emplacement alimentation Filtre à poussière Pied antichoc...
- Page 8 Guide d’installation Ouverture du boitier Veuillez retirer le panneau latéral en appuyant sur la poignée en haut du panneau. Initialisation de l’éclairage Veuillez retirer l’isolant. Pull...
-
Page 9: Installation De L'alimentation
Guide d’installation Installation de l’alimentation Piezas requeridas: tornillos de cabeza hexagonal Pièces requises : vis à tête hexagonale L’alimentation peut être installée sur la platine supérieure. Installation de la carte mère Pièces requises : entretoises carte mère, outil support carte mère, vis pour la carte mère. - Page 10 Guide d’installation Installation des cartes d’extension Pièces requises : vis à tête hexagonale, support pour carte graphique. Branchement des câbles en façade POWER LED RESET SW (Depend On Motherboard) POWER SW H.D.D LED...
-
Page 11: Connecteur Audio Hd
Guide d’installation Connecteur Audio HD PORT2_2 Blue 10 9 Brown SENCE2_R SENSE_SEND Purple 8 PORT2_R Yellow 6 5 Green SENSE1_R PORT1_R White 4 3 Orange PRESENCE# PORT1_L Red 1 Black Connecteur USB 3.0... - Page 12 Guide d’installation Câble USB Type-C Alimentation LED Veuillez vous assurer que le bord biseauté du connecteur d’alimentation est correctement aligné avec le bord biseauté du connecteur d’alimentation LED. PSU Connector LED Light Connector Black GDN Black GND Black 12V Yellow Black 12V...
- Page 13 Guide d’installation Câble USB Veuillez brancher le câble USB sur un port USB de la carte mère. Installation des disques 2,5” Pièces requises : vis disque 2,5”...
- Page 14 Guide d’installation Installation des disques 3,5” Pièces requises : vis disque 3,5” Installation des ventilateurs / radiateurs watercooling Pièces requises : entretoises pour radiateur watercooling...
- Page 15 Guide d’installation Terminer l’installation Pièces requises : attaches câbles...
-
Page 16: Instructions Du Logiciel Glow
Instructions du logiciel GLOW Le logiciel exclusif InWin GLOW encourage les utilisateurs à créer leur propre effet d’éclairage. Choisissez votre propre style ! L’interface simple et propre est facile à prendre en main. GLOW possède 12 effets préenregistrés, mais le mode le plus intrigant est Création ;... - Page 17 Instructions du logiciel GLOW Description des modes : Bougie Eclairage nocturne Ciel Musique effet d’éclairage en fonction crée une atmosphère pour nuage flottant dans le égaliseur qui donne le rythme les pièces sombres de la voix captée par le micro ciel de la musique E.C.G...
- Page 18 Instructions du logiciel GLOW Couleurs : Lumière et vitesse : Chaque mode offre trois contrôle de la lumière et de couleurs à choisir, sauf le la vitesse avec + et – via les mode Bougie. boutons, sur 7 paliers.
- Page 19 Instructions du logiciel GLOW Réglage du seuil du Réglage du sablier : micro: veuillez ajuster le paramètre veuillez régler entre 1 et 60 avec un petit nombre. minutes.
-
Page 20: Mode Création Glow
Mode Création GLOW Brosse Palette Gomme Fichier Peindre Diaporama : propose 4 cadres pour Corbeille créer une image, avec un délai maximum de 60 secondes à configurer. Sauvegarder... - Page 21 Copyright © 2018 In Win Development Inc. All Rights Reserved.
