FERRURE UNIVERSELLE : COUPE DES PANNEAUX
Étape 1 :
Mesurer la longueur d'ouverture du panneau

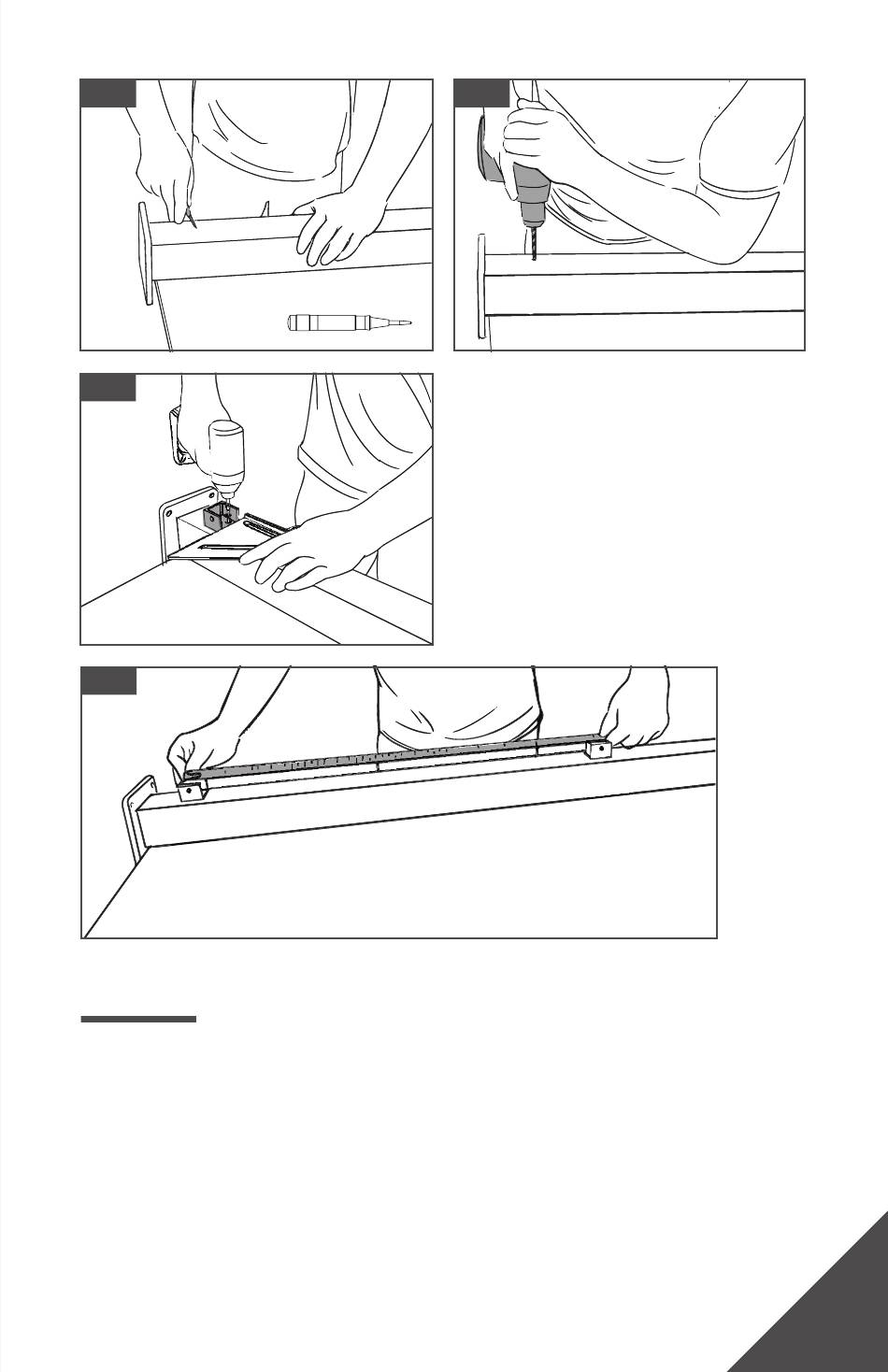

1. M esurez la distance d'ouverture du panneau, comme illustré à la fig. 1.
2. A ssurez-vous que les mesures des ferrures supérieures sont les mêmes
que celles des ferrures inférieures.
Remarque :
•
Mesurez à partir de la paroi arrière de la ferrure jusqu'à la paroi arrière
de la ferrure de l'autre poteau, comme illustré à la fig. 2.
Fig. 2
