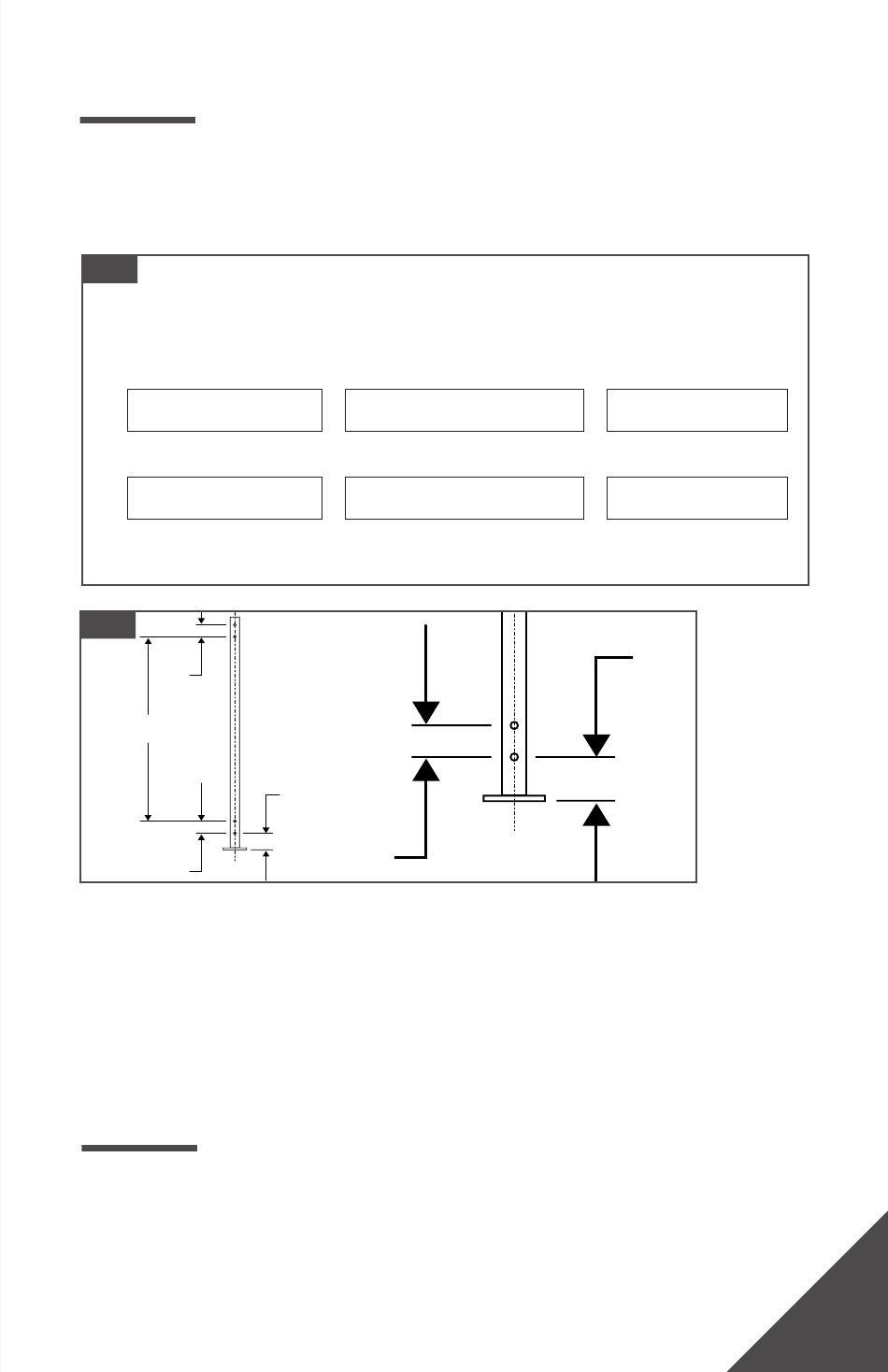

FERRURE À COLLET : INSTALLATION DES FERRURES
Étape 1 :
Marquer les emplacements des trous des ferrures
•
Consultez les instructions de préperçage des trous pour les ferrures à la
page 7.
Fig. 1
Dimensions des trous prépercés : le préperçage avec un foret de 0,19 po [5 mm] est nécessaire
A*
Panneau de 34 po [864 mm]
3,19 po [81 mm]
Panneau de 40 po [1 016 mm]
3,19 po [81 mm]
*La dimension A positionne le bord inférieur de la traverse 3,75 po [96 mm] au-dessus de la surface de la terrasse.
*La dimension A est mesurée à partir de la surface inférieure de la base du poteau.
Fig. 2
C
B
C
Étape 2 :
Prépercer les trous pour les ferrures
•
C onsultez les instructions de préperçage des trous pour les ferrures à la
page 8, étape 2.
Remarque :
•
NE PAS installer les ferrures à cette étape.
FERRURE À COLLET : COUPE DES PANNEAUX
•
C onsultez les pages 9 à 15 pour obtenir les étapes de coupe des
panneaux.
Emplacements des trous des ferrures FC-04
30,75 po [781 mm]
36,81 po [935 mm]
A
C
INSTALLATION DE Fe
B
AXIS
26
C
2,19 po [56 mm]
2,19 po [56 mm]
A
21
