7. À partir des marques de référence, soustrayez 4 po [102 mm] et
marquez les points de coupe sur les parties supérieures et inférieures
des traverses, comme illustré à la fig. 2.
8. M esurez la distance entre la marque de coupe de la traverse et son
extrémité, comme illustré à la fig. 3. Écrivez les dimensions sur un papier
et conservez-les pour référence ultérieure.
9. A vec un maillet en caoutchouc, retirez l'un des montants du panneau,
comme illustré à la fig. 4. NE PAS retirer le montant opposé
10� Utilisez les mesures identifiées précédemment (fig. 3) pour marquer les
points de coupe des lattes. Mesurez à partir de l'extrémité intérieure des
lattes et marquez les points de coupe, comme illustré à la fig. 5.
11. P ositionnez le montant retiré par-dessus les traverses et lattes libres.
12� Alignez le bord arrière du montant sur l'emplacement précédemment
marqué de la traverse et à fleur avec cette dernière. comme illustré à la
fig. 6.
13� Confirmez les marques de coupe de la traverse et des lattes avant de
couper le panneau.
14� Avec une équerre, tracez des lignes droites à partir des points de coupe
marqués sur la partie supérieure et latérale des traverses et lattes�
comme illustré à la fig. 7.

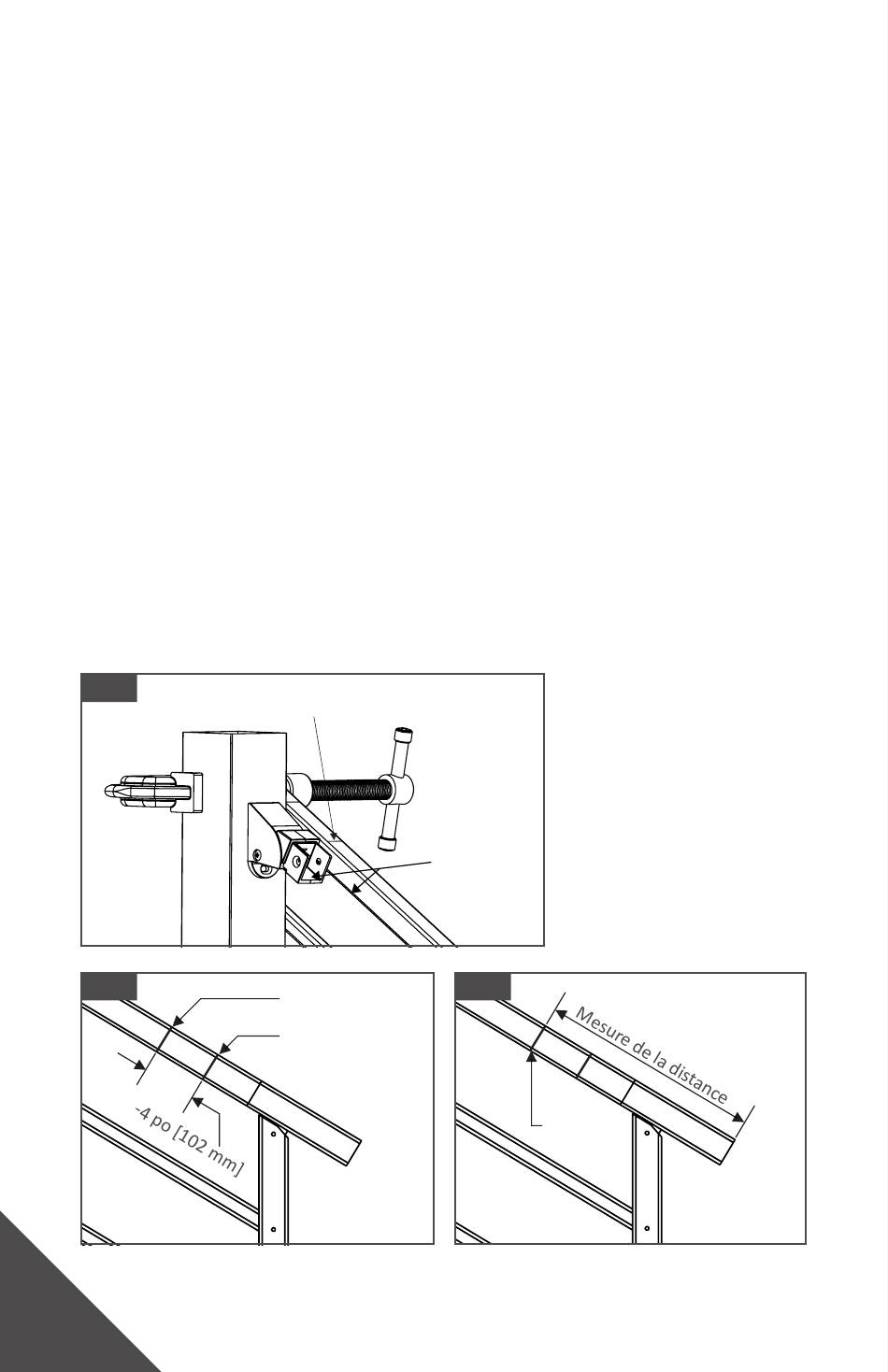

Fig. 1
Fig. 2
38
Marques de traverses situées
à l'arrière des ferrures
Marque de coupe
Marque de
référence
INSTALLATION DE Fe
Alignez
la ferrure
inférieure
sur la partie
inférieure de
la traverse
Fig. 3
Marque
de coupe
AXIS
26
