2 À propos du carton
2
À propos du carton
2.1
Unité intérieure
2.1.1
Retrait des accessoires de l'unité
intérieure

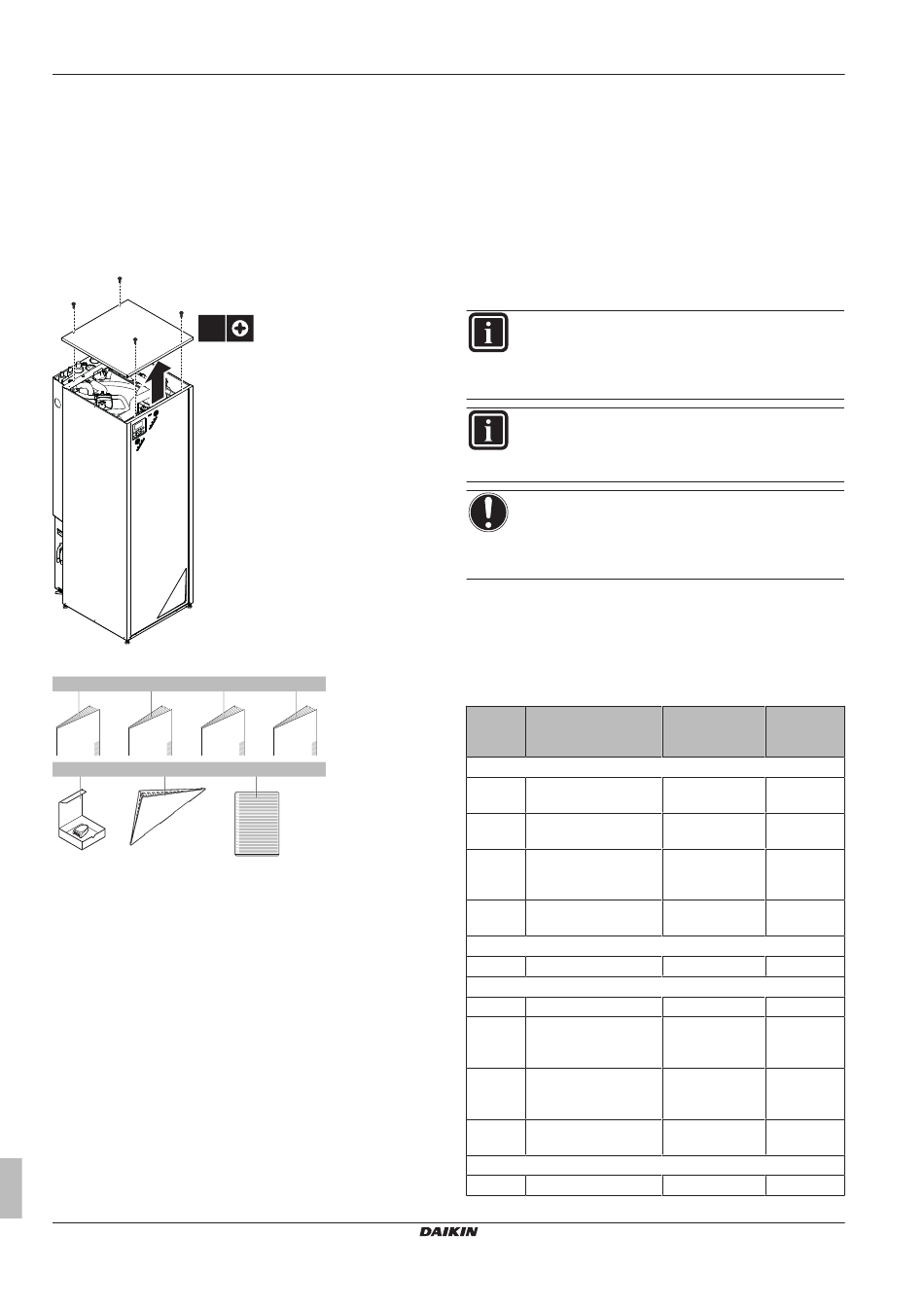

1 Retirez les vis au niveau de la partie supérieure de l'unité.
2 Retirez le panneau supérieur.
4x
3 Retirez les accessoires.
a
b
c
1x
1x
1x
e
f
1x
1x
a
Consignes de sécurité générales
b
Addendum pour l'équipement en option
c
Manuel d'installation
d
Manuel d'utilisation
e
Capteur extérieur à distance
f
Couvercle du kit d'interface utilisateur
g
Étiquette multilingue concernant les gaz fluorés à effet de
serre
4 Réinstallez le panneau supérieur.
Manuel d'installation
4
d
1x
g
1x
3
Préparation
3.1
Préparation de la tuyauterie
3.1.1
Vérification du volume d'eau du circuit de
chauffage et du circuit de saumure
Volume minimal d'eau
Vérifiez que le volume total d'eau par circuit dans l'installation est
d'au moins 20 litres, le volume interne d'eau de l'unité intérieure
n'est PAS inclus.
INFORMATIONS
Si une charge de chauffage minimum de 1 kW peut être
assurée et que le réglage [904] est modifié par
l'installateur de 1 à 4°C, le volume d'eau minimum peut
être réduit à 10 litres.
INFORMATIONS
Cependant, dans des procédés critiques ou dans des
locaux avec une charge thermique élevée, une quantité
d'eau supplémentaire peut être requise.
REMARQUE
Lorsque la circulation dans chaque boucle de chauffage
est contrôlée par des vannes commandées à distance, il
est important que le volume minimal d'eau soit garanti,
même si toutes les vannes sont fermées.
3.2
Préparation du câblage électrique
3.2.1
Vue d'ensemble des connexions
électriques pour les actionneurs externes
et internes
Élément
Description
Alimentation électrique de l'unité intérieure
1
Alimentation électrique
pour E1 et E3
2
Alimentation électrique
pour E2
4
Alimentation électrique
à tarif préférentiel
(contact sans tension)
5
Alimentation électrique
à tarif normal
Interface utilisateur
6
Interface utilisateur
Équipement en option
12
Thermostat d'ambiance 3 ou 4
13
Capteur de
température ambiante
extérieure
14
Capteur de
température ambiante
intérieure
15
Convecteur de pompe
à chaleur
Composants non fournis
16
Vanne d'arrêt
Pompe à chaleur géothermale Daikin Altherma
Fils
Courant de
fonctionnem
ent maximal
(a)
3+N + GND
(c)
2
(d)
2
2
6,3 A
(e)
2
(b)
100 mA
(b)
2
(b)
2
(b)
4
100 mA
(b)
2
100 mA
EGSQH10S18AA9W
4P3517471C – 2014.03
