Lieferumfang

Wägezelle mit Anschlusskabel, Montageanleitung
2

Montage

Bei der Montage der Wägezellen sind folgende Punkte zu beachten:
S Keine, auch keine kurzzeitige Überlastung der Wägezellen.
S Die Montagefläche muss waagrecht, vollflächig plan und absolut sauber
sein. Staub, Schmutz und andere Fremdkörper dürfen sich nicht so
ansammeln, dass sie die Beweglichkeit der Wägezellen beeinträchtigen
und so den Messwert verfälschen.
S Jede Wägezelle sollte schon bei oder unmittelbar nach dem Einbau durch
ein verdrilltes Kupferkabel (z.B. EEK... von HBM = ca. 16 mm
werden. So beugen Sie Schäden durch Schweißströme vor.
S Erdung der Wägezelle vermindert die Gefahr der Beschädigung der
Wägezelle durch Blitzschlag.
ACHTUNG
Niemals entgegen der angegebenen Belastungsrichtung belasten (siehe
Pfeil auf der Lasteinleitungs‐Stirnseite der Wägezelle). Dies würde zu
Messfehlern führen und kann die Befestigungsschrauben beschädigen.
Bei korrekter Belastungsrichtung ist das Ausgangssignal der Wägezelle
positiv.
Anzugsmoment der
Schrauben siehe Tabelle !
Die Grundplatte sollte aus rostfreiem Stahl mit Rockwellhärte 42 bestehen.
Die Oberflächen "x" müssen eben und parallel sein (0,25 mm)
A1130-3.2 en/de/fr

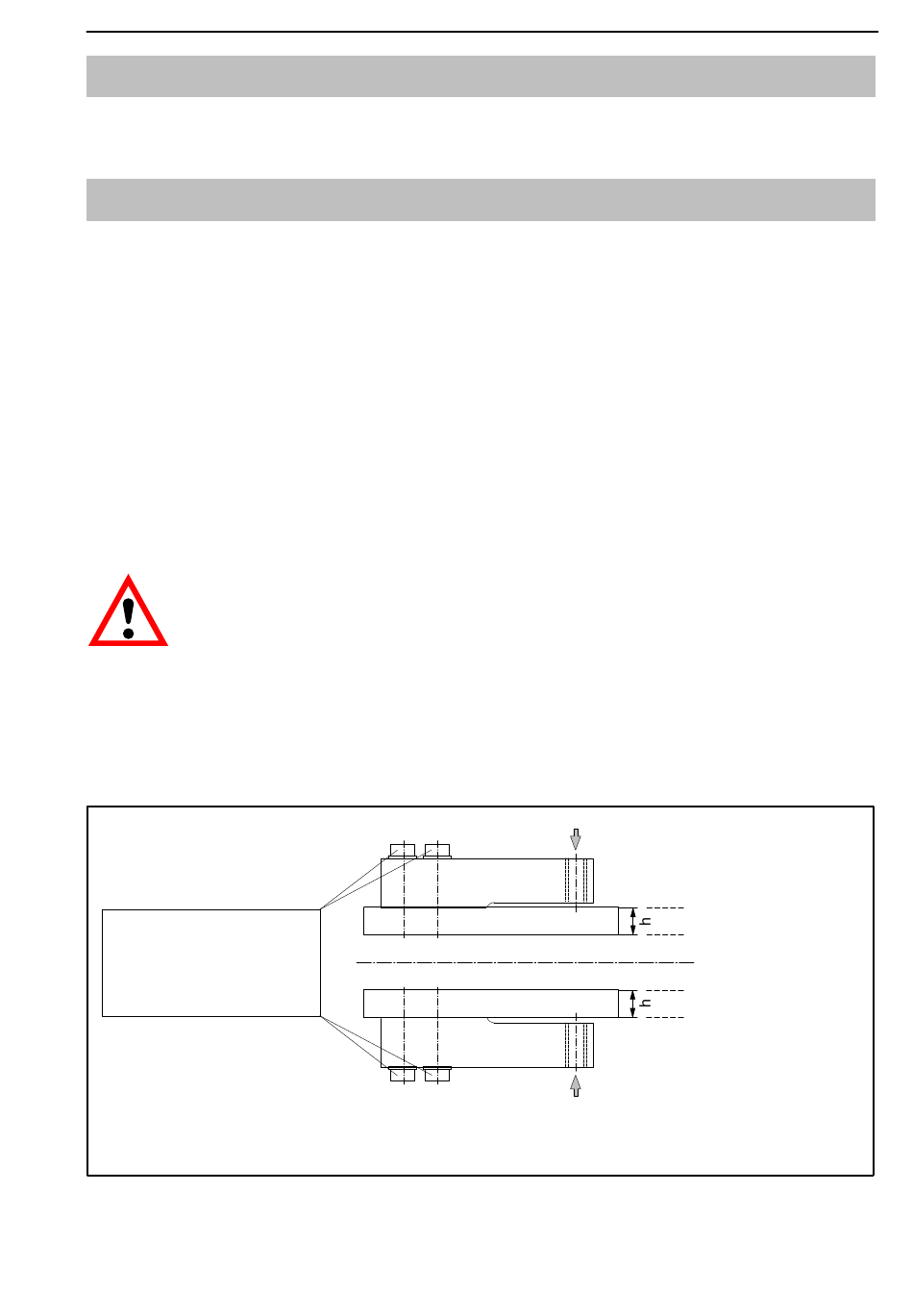

Belastungsrichtung
Grundplatte
Grundplatte
Belastungsrichtung
2
) überbrückt
x
x
x
x
