Sony STR-DH500 Guide D'installation

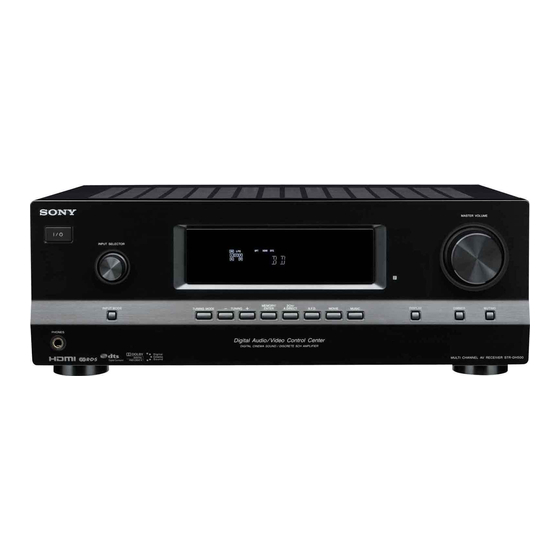

STR-DH500
Quick Setup Guide
Guide d'installation
Guía de instalación rápida
(1)
Sony Corporation © 2009 Printed in Malaysia
English
This Quick Setup Guide describes how to connect a DVD player, Blu-ray disc player, satellite tuner or set-top box, TV,
speakers, and a subwoofer so that you can enjoy multi channel surround sound. Refer to the operating instructions supplied
with the receiver for details.
The illustrations in the guide designate speakers as  through  .
 
Front speaker (left)
 
Front speaker (right)
 
Center speaker

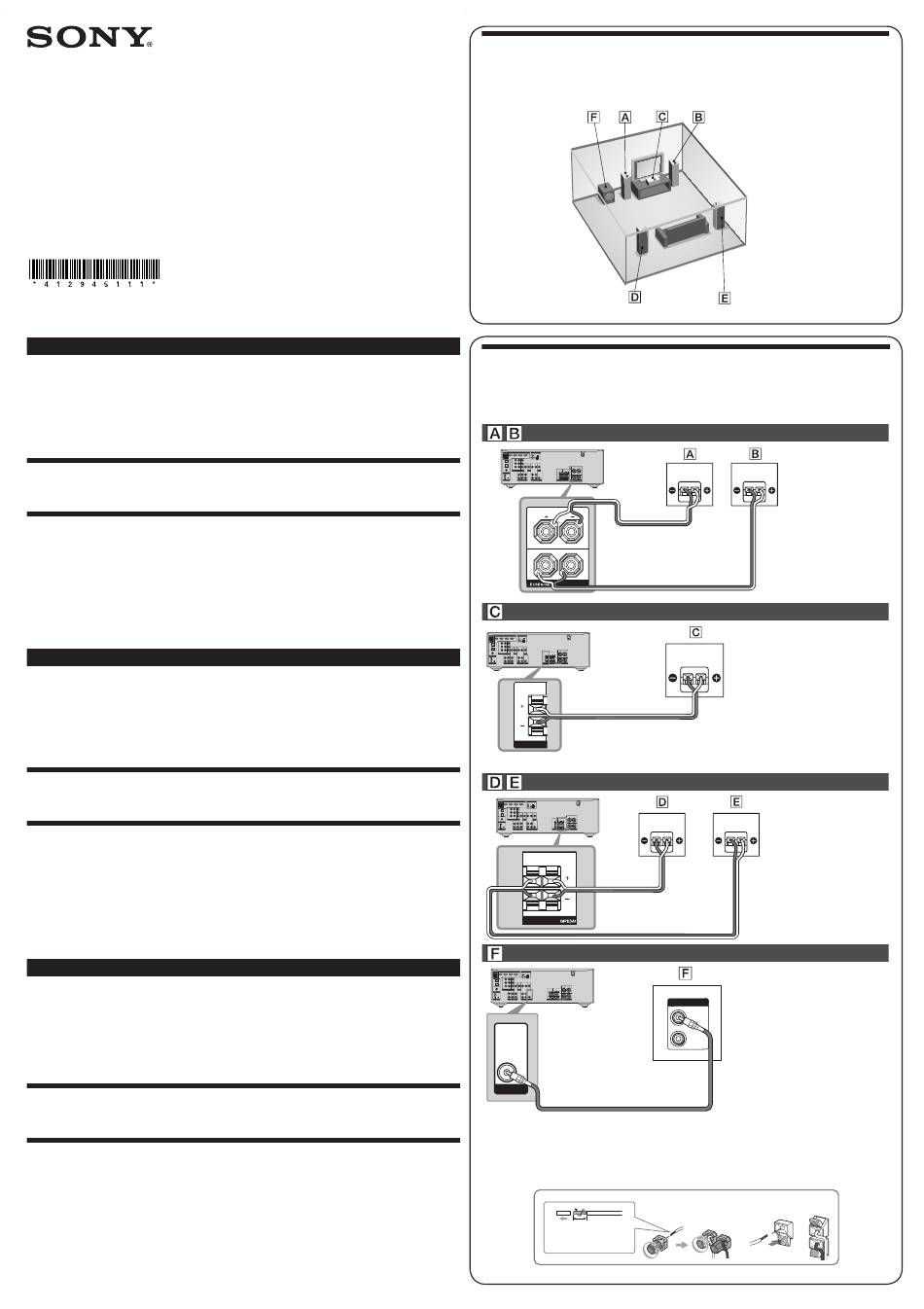

1: Installing the speakers
The illustrations at right show an example of a 5.1 channel speaker system (fi ve speakers and one subwoofer)
confi guration. Refer to the operating instructions supplied with the receiver.
2: Connecting the speakers
Connect the speakers according to the number and type of your speakers.
About speaker cords
• Use speaker cords, which are appropriate for the width of the room.
• By deciding on the color or mark of the speaker cord to be connected to the plus (+) or minus (–) connector, you can
always be sure of connecting the cord correctly without mistaking plus or minus.
About speaker jacks
• Connect the  jack to the  jack of the receiver and connect the  jack to the  jack of the receiver.
• Refer to the illustration at right for details of connecting speaker cords.
Français
Ce guide d'installation décrit comment raccorder un lecteur DVD, un lecteur de disques Blu-ray, un tuner satellite ou un
décodeur, un téléviseur, des enceintes et un caisson de graves afi n que vous puissiez bénéfi cier du son surround multicanal.
Reportez-vous au mode d'emploi fourni avec l'ampli-tuner pour plus de détails.
Les illustrations du guide désignent les différentes enceintes, de  à  .
 
Enceinte avant (gauche)
 
Enceinte avant (droite)
 
Enceinte centrale
1: Installation des enceintes
Les illustrations à droite montrent l'exemple d'une confi guration de système à 5.1 canaux (cinq enceintes et un caisson de
graves). Reportez-vous au mode d'emploi fourni avec l'ampli-tuner.
2: Raccordement des enceintes
Raccordez les enceintes en fonction de leur nombre et de leur type.
A propos des cordons d'enceintes
• Utilisez des cordons d'enceintes adaptés à la largeur de la pièce.
• En choisissant la couleur ou la marque du cordon d'enceinte à raccorder au connecteur plus (+) ou moins (–), vous êtes
certain de toujours raccorder correctement le cordon sans faire d'erreur sur les bornes plus ou moins.
A propos des prises d'enceinte
• Raccordez la prise  à la prise  de l'ampli-tuner et la prise  à la prise  de l'ampli-tuner.
• Reportez-vous à l'illustration à droite pour plus de détails sur le raccordement des cordons d'enceinte.
Español
Esta guía de instalación rápida describe cómo conectar un reproductor de DVD, un reproductor de discos Blu-ray, un
sintonizador vía satélite o un decodifi cador, un televisor, los altavoces y un altavoz potenciador de graves para que pueda
disfrutar del sonido envolvente multicanal. Consulte el manual de instrucciones suministrado con el receptor para obtener
más información.
En las ilustraciones de la guía, los altavoces se identifi can de  a  .
 
Altavoz frontal (izquierdo)
 
Altavoz frontal (derecho)
 
Altavoz central
1: Instalación de los altavoces
Las ilustraciones situadas a la derecha muestran un ejemplo de confi guración de un sistema de altavoces de 5.1 canales
(cinco altavoces y un altavoz potenciador de graves). Consulte el manual de instrucciones suministrado con el receptor.
2: Conexión de los altavoces
Conecte los altavoces en función del número y tipo de altavoces de que disponga.
Acerca de los cables de los altavoces
• Utilice cables de altavoces que resulten apropiados para la anchura de la habitación.
• Si se basa en el color o bien en la marca del cable de altavoz que va a conectar al conector positivo (+) o bien al negativo
(–), se asegurará de conectar correctamente siempre los cables sin confundir el polo positivo o el negativo.
Acerca de las tomas de los altavoces
• Conecte la toma  a la toma  del receptor, y conecte la toma  a la toma  del receptor.
• Consulte la ilustración que aparece a la derecha para obtener más información sobre cómo conectar los cables de los
altavoces.
Surround speaker (left)
Surround speaker (right)
Subwoofer
Enceinte surround (gauche)
Enceinte surround (droite)
Caisson de graves
Altavoz de sonido envolvente (izquierdo)
Altavoz de sonido envolvente (derecho)
Altavoz potenciador de graves
4-129-451-11(1)
1: Installing the speakers/1: Installation des
enceintes/1: Instalación de los altavoces
2: Connecting the speakers/
2: Raccordement des enceintes/
2: Conexión de los altavoces
HDMI ANTENNA
SAT IN DVD IN BD IN OUT
CONNECT TO AM
FOR DIGITAL INPUT
AUDIO
BD Y
IN
P / B B C
SAT VIDEO IN VIDEO IN VIDEO OUT IN VIDEO OUT VIDEO
IN
OPTICAL P C /
R R
SAT IN DVD IN MONITOR
DVD OUT
IN COMPONENT VIDEO DVD MONITOR CENTER SURROUND
COAXIAL R
DIGITAL IN IN AUDIO AUDIO AUDIO AUDIO
IN OUT IN OUT
L
DC5V
0.7A MAX R
DMPORT SA-CD/CD TV SAT VIDEO SUBWOOFER SPEAKERS
FRONT
L
R
HDMI ANTENNA
CONNECT TO SAT IN DVD IN BD IN OUT AM
DIGITAL INPUT
FOR
AUDIO
Y
IN BD
P C /
B B VIDEO VIDEO VIDEO VIDEO VIDEO
SAT IN IN OUT IN OUT
IN
OPTICAL R P C R / FRONT
SAT IN DVD IN MONITOR OUT L
DVD IN COMPONENT VIDEO DVD MONITOR CENTER SURROUND
R L
COAXIAL AUDIO AUDIO AUDIO AUDIO
DIGITAL IN IN IN OUT IN OUT
L R
0.7A MAX DC5V R
DMPORT SA-CD/CD TV SAT VIDEO SUBWOOFER SPEAKERS
CENTER
HDMI ANTENNA
CONNECT TO SAT IN DVD IN BD IN OUT
DIGITAL INPUT AM
FOR
AUDIO
Y
BD
IN
C P B / B
SAT VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
IN
OPTICAL R C P / R
SAT IN DVD IN MONITOR
DVD OUT CENTER SURROUND
IN COMPONENT VIDEO DVD MONITOR R L
COAXIAL
DIGITAL IN IN AUDIO IN AUDIO OUT AUDIO IN OUT AUDIO
L
DC5V
0.7A MAX R
DMPORT SA-CD/CD TV SAT VIDEO SUBWOOFER SPEAKERS
SURROUND
R L
SPEAKERS
HDMI ANTENNA
CONNECT TO SAT IN DVD IN BD IN OUT
DIGITAL INPUT AM
FOR
AUDIO
Y
BD
IN
P B / C B VIDEO VIDEO VIDEO VIDEO VIDEO
SAT IN IN OUT IN OUT
IN
OPTICAL R P / R C
SAT IN DVD IN MONITOR L
DVD OUT CENTER SURROUND
IN COMPONENT VIDEO DVD MONITOR R L
COAXIAL
DIGITAL IN IN AUDIO IN OUT AUDIO AUDIO IN AUDIO OUT
L R
DC5V R
0.7A MAX
DMPORT SA-CD/CD TV SAT VIDEO SUBWOOFER SPEAKERS
AUDIO
OUT
SUBWOOFER
Cords used for connection (not supplied)/Cordons utilisés pour le raccordement (non fourni)/
Cables utilizados para la conexión (no suministrado)
A Speaker cord/Cordons d'enceintes/Cables de los altavoces
B
Monaural audio cord/Cordon audio mono/Cable de audio mono
13
/
32 inch (10 mm)
13 /
32 pouce (10 mm)
13 /
32 pulgada (10 mm)
FRONT
L
L
R
A
A
FRONT
L
R
A
FRONT
LINE
IN
OUT
B
