Transport, stockage et elimination des déchets
Transport
A l'abri des chocs dans l'emballage d'origine, ne pas faire tomber, manipuler avec
précautions.
Stockage
Conserver au sec dans l'emballage d'origine.
Elimination des déchets
S'assurer d'une élimination de tous les composants respectueuse de l'environnement
conformément aux dispositions légales.
7
Montage
L'unité de commande peut être montée dans n'importe quelle position ;
assurez-vous uniquement que l'affichage est bien lisible.
7.1 Positionnement des alésages pour le montage
82.0

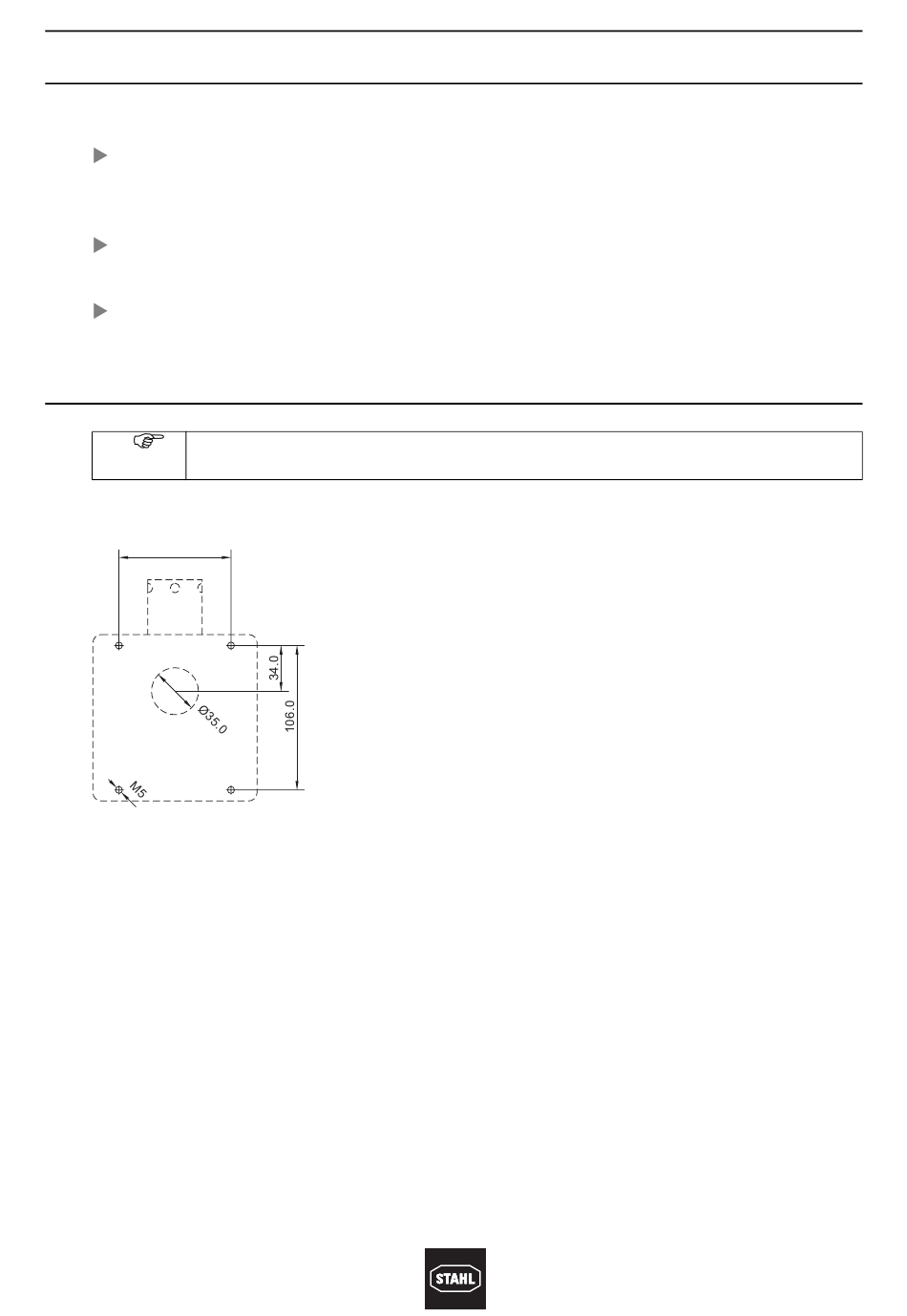

Ill. 7-1: Plan de perçage pour l'unité de commande
Positionnez les alésages suivants sur la paroi du boîtier :
X
4 alésages M5 (voir Ill. 7-1)
1 alésage d 35 mm pour le raccord d'entrée (voir Ill. 7-1)
X
1 alésage d 17 mm pour le groupe d'entrée d'air
X
862460300020
S-BA-8624/1-00-fr-25/03/2008
Transport, stockage et elimination des déchets
Unité de commande Ex p
8624/1
