- s'assurer que les diamètres externes du moyeu et de la bride
sont identiques (fig. 9).
16.3 FIxATION MEULE
- Dévisser et retirer la bague G10 (fig. 10).
- Mettre en place et centrer parfaitement la meule dans le
logement prévu à cet effet sur le moyeu (fig. 11).
- Visser la bague G10, comme indiqué sur la fig. 9-12.
Lors du montage de la bride, veiller à ce qu'elle
soit orientée comme indiqué à la fig. 9.
Une meule montée avec des brides excessivement
serrées peut se rompre durant le fonctionnement et
compromettre la sécurité de l'opérateur.
17. FIxATION ÉCRAN PROTECTEUR
- Mettre en place la protection P13 sur le bras (fig. 13)
- S'assurer que la languette L13 est correctement placée
dans le logement S13 de la protection P13 (fig. 13).
- S'assurer que les deux dents de fixation D14 sont correc-
tement encastrées sur le bord du bras (fig. 14).
- Mettre en place et serrer la vis V13 dans son logement
pour fixer la protection P13 (fig. 14)
Ne pas serrer excessivement la vis de fixation
pour ne pas endommager la protection.
18. BRANCHEMENT ÉLECTRIqUE
- S'assurer que tension et fréquence du le secteur d'alimen-
tation électrique sont est conformes aux valeurs indiquées
sur la plaque des données techniques.
- La tension d'alimentation ne doit pas s'écarter de celle
indiquée sur la plaque de plus de ±5%.
- Le branchement au secteur d'alimentation électrique doit
être conforme aux normes en vigueur dans le pays où
l'appareil est utilisé.
- La prise de courant utilisée pour l'appareil doit être reliée
à la terre, équipée de fusible approprié et protégée par un
interrupteur magnétothermique différentiel d'une sensibilité
non supérieure à 30 mA.
19. MISE EN MARCHE
- Introduire la fiche du câble d'alimentation dans la prise de
courant.
20. CONTRÔLE MONTAGE MEULE
Lors de ces opérations, se munir de dispositifs
de protection individuelle.
Durant les opérations de contrôle du montage de la
meule, s'assurer que personne ne se trouve à proxi-
mité de l'appareil.
- Actionner la machine en maintenant enfoncé l'interrupteur
d'actionnement pendant 1 ou 2 secondes et s'assurer
que durant le ralentissement la meule n'oscille pas, ni
latéralement ni transversalement, ce qui aurait pour effet
de provoquer des vibrations anormales. En cas de vibra-
tions, ne pas remettre en marche la machine et contrôler
le montage de la meule. Au besoin, changer la meule en
la remplaçant par une meule d'origine.
- Actionner à nouveau la machine en maintenant enfoncé
l'interrupteur d'actionnement pendant 30 secondes: se pla-
cer sur le côté du plan de rotaton de la meule et s'assurer
visuellement que la meule n'oscille pas, ni latéralement
ni transversalement, ce qui aurait pour effet de provoquer
14
FR
des vibrations anormales. En cas de vibrations, arrêter
immédiatement la machine et contrôler le montage de la
meule. Au besoin, changer la meule en la remplaçant par
une meule d'origine.
À chaque montage d'une meule, procéder aux
opérations décrites dans le chapitre MONTAGE
MEULE.
21. RÉGLAGE MEULEUSE
21.1 ANGLES D'AFFÛTAGE
- Après avoir établi le type de chaîne à affûter, établir l'angle
de réglage de l'étau en consultant le tableau des chaînes
(colonne C).

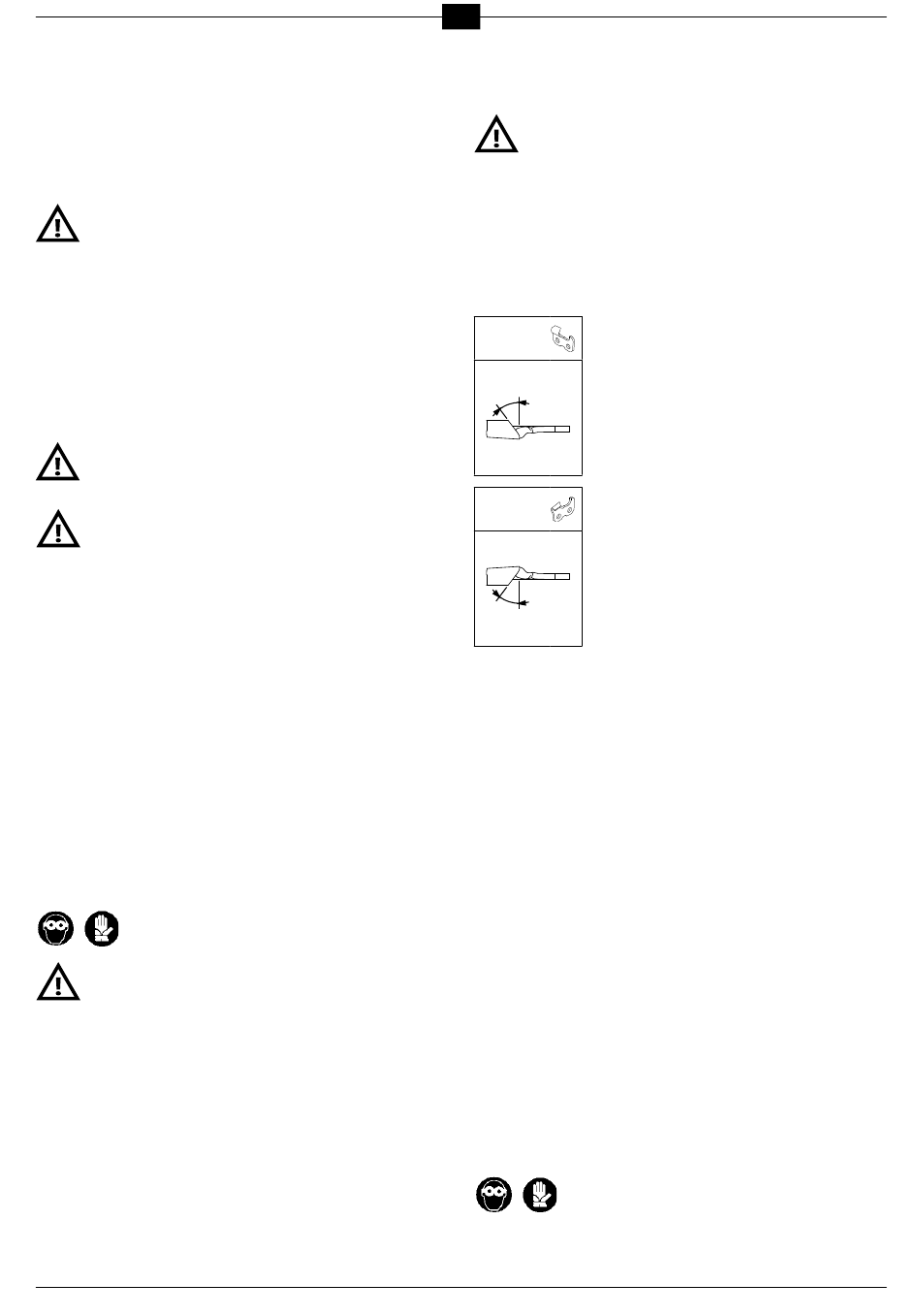

21.2 RÉGLAGE ANGLE D'AFFÛTAGE
dent
SUPÉRIEUR (FIG. 16-17)
DROITE
- Desserrer la poignée M16.
- Tourner l'étau dans le sens des aiguilles
d'une montre.
- Positionner l'encoche de référence de
l'étau à hauteur de l'angle voulu.
- Revisser la poignée M16.
21.3
dent
SUPÉRIEUR (FIG. 16-17)
GAUCHE
- Desserrer la poignée M16.
- Tourner l'étau dans le sens contraire des
aiguilles d'une montre.
- Positionner l'encoche de référence de
l'étau à hauteur de l'angle voulu.
- Revisser la poignée M16.
21.4 RÉGLAGE ARRÊT DE CHAÎNE (FIG. 18)
- Introduire la chaîne sur l'étau.
- Amener la dent en butée contre l'arrêt de chaîne A18.
- Faire coulisser l'axe P18 dans son logement pour posi-
tionner correctement l'arrêt A18 par rapport à la dent.
21.5 POSITIONNEMENT DE LA DENT (FIG. 18)
- Amener la meule sur la dent à affûter, en tirant le bras vers
le bas.
- Intervenir sur le bouton P18a, pour déplacer la chaîne, de
telle sorte que le tranchant de la dent effleure la meule.
Durant cette opération, la chaîne doit se déplacer librement
sur l'étau mais sans jeu.
- Ensuite, relever le bras et visser le bouton P18a pour faire
avancer plus encore la dent à affûter.
Cette avance correspond à la quantité de matériau qui
sera éliminé de la dent.
Plus l'usure des dents est importante et plus cette avance doit
l'être elle aussi. Inversement, pour des dents peu usées, une
élimination minime de matériau est suffisante.
- Intervenir sur le bouton P18b pour régler la profondeur
d'affûtage de la dent. La meule doit effleurer verticalement
le fond de la dent.
- Une fois qu'a été établie la bonne position de la dent, serrer
la poignée de blocage de la chaîne M19.
22. RECOMMANDATIONS POUR L'AFFÛTAGE
Durant l'opération d'affûtage, veiller à faire
usage des dispositifs de protection individuelle.
RÉGLAGE ANGLE D'AFFÛTAGE
