6. Dräneringsrör
Anslutningarfördräneringsrörförutomhusenheten(PUD-SWM)
Om dräneringsrör krävs ska dräneringsuttaget eller dräneringstråget (tillval) användas.
PUD-SHWM-serien kan inte anslutas med ett dräneringsrör på grund av specifikationerna för kalla klimat.
Obs:
Använd inte dräneringsanslutningen och dräneringsskålen i kalla områden.
Dräneringsslangenkanfrysaochgörasåattfläktenstannar.
Dräneringsuttag
Dräneringstråg
7. Vattenrör
7.1. Lägsta vattenvolym
Se installationsmanualen för inomhusenheten.
7.2. Tillgängligtområde(vattenflöde,returvattentemp.)
Säkerställ följande vattenflödeshastighet och temperaturintervall för retur i vattenkretsen.
Dessa kurvor är relaterade till vattenvolymen.
PUD-SWM60,80
PUD-SHWM60,80
sv
PUD-SWM100,120
PUD-SHWM100,120,140
Obs:
Var noga med att undvika det otillgängliga området vid avfrostning.
Annarsbliravfrostningenavutomhusenhetenotillräckligoch/ellerinomhusenhetensvärmeväxlarekanfrysa.
12
PAC-SG61DS-E
PAC-SJ83DP-E

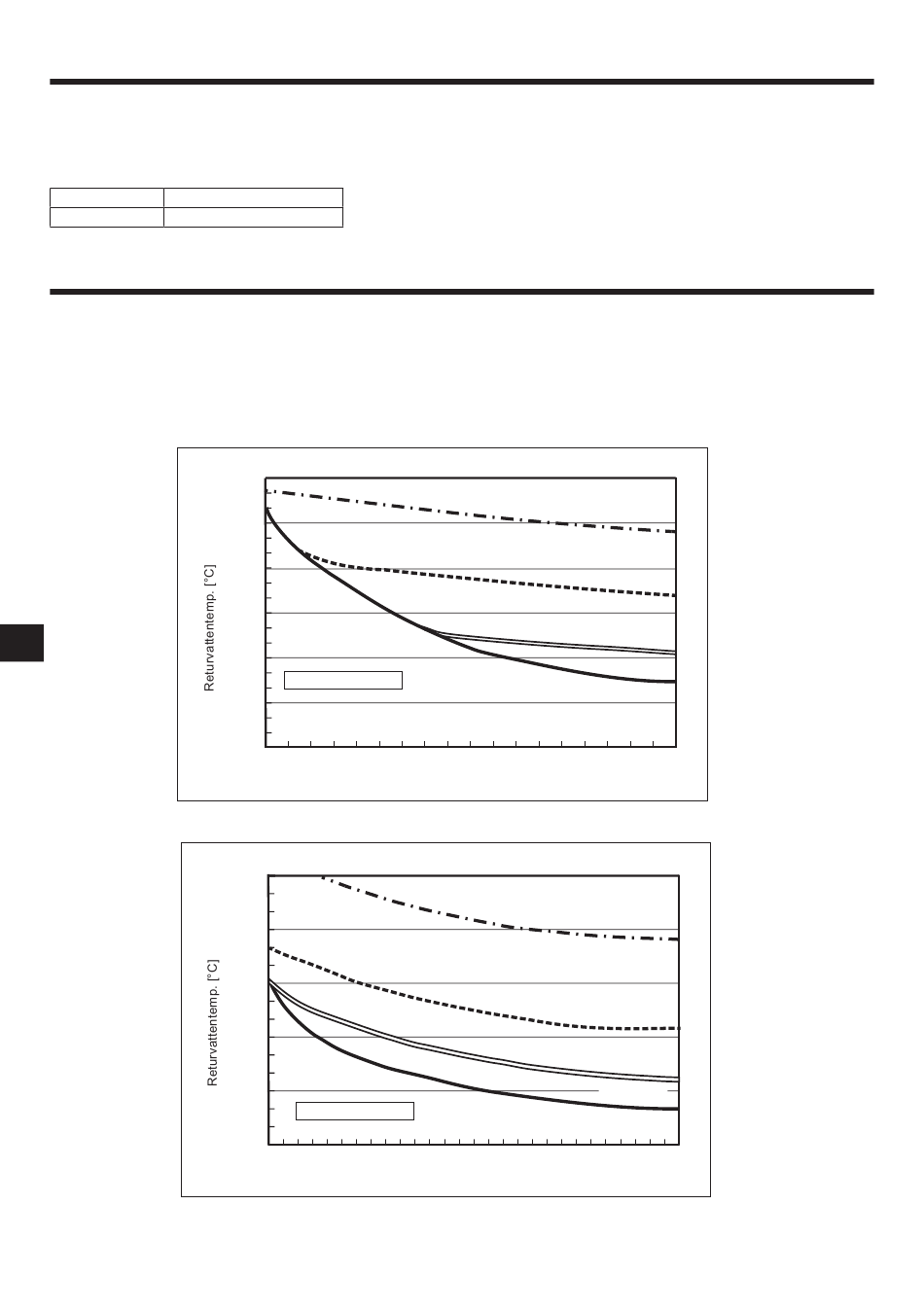

Lägsta returvattentemperatur beroende på vattenvolymen
23,0
20,0
17,0
14,0
11,0
Otillgängligt område
8,0
5,0
8,0 11,0
Lägsta returvattentemperatur beroende på vattenvolymen
26,0
23,0
20,0
17,0
14,0
Otillgängligt område
11,0
12,0 16,0 20,0
Tillgängligt område
14,0 17,0 20,0
Vattenflöde [L/min]
24,0 28,0 32,0
Vattenflöde [L/min]
(10L~15L)
(15L~25L)
(25L~40L)
( Ö ver 40L)
23,0 26,0
Tillgängligt område
(15L~25L)
(25L~40L)
(40L~60L)
(Över 60L)
36,0 40,0
