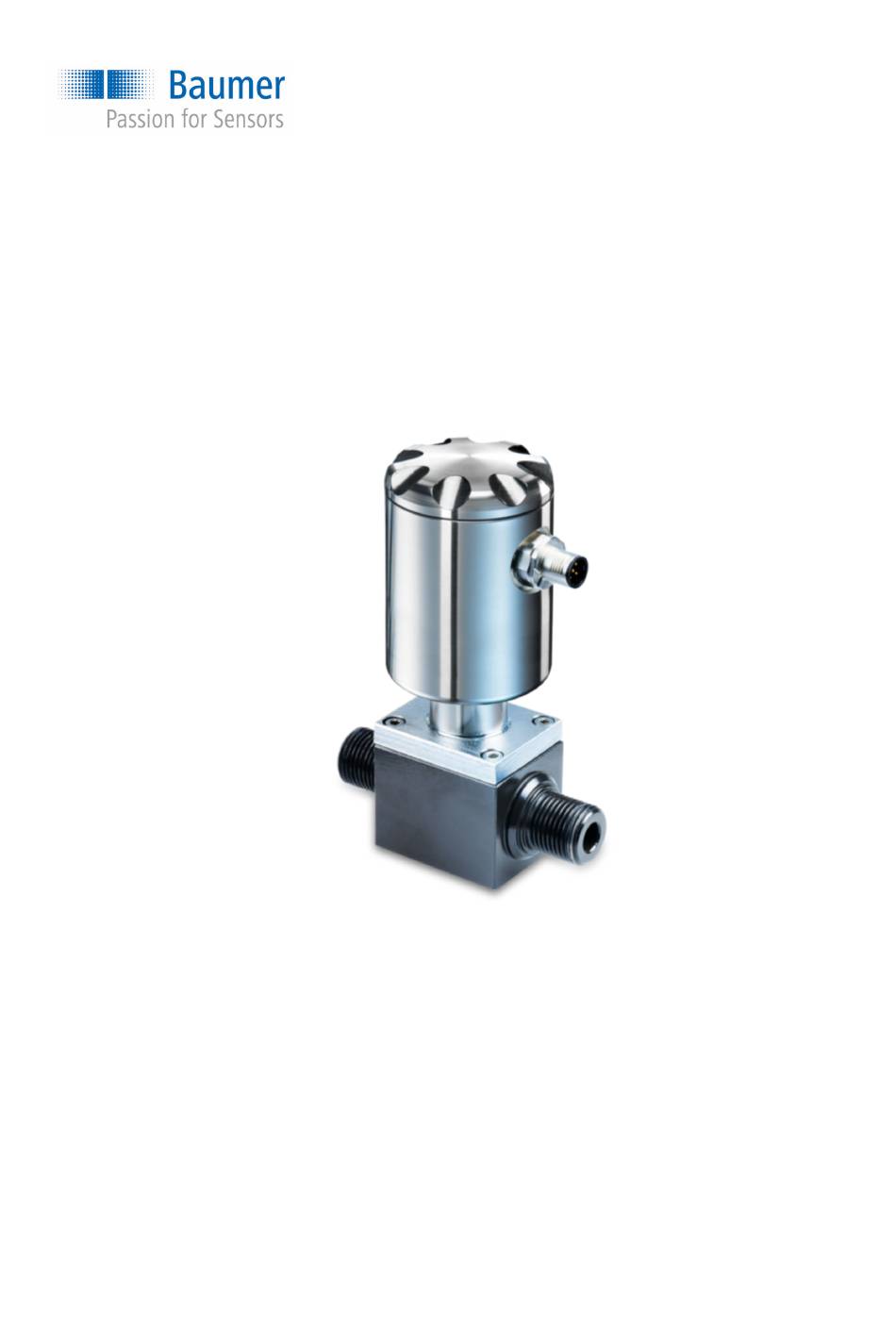

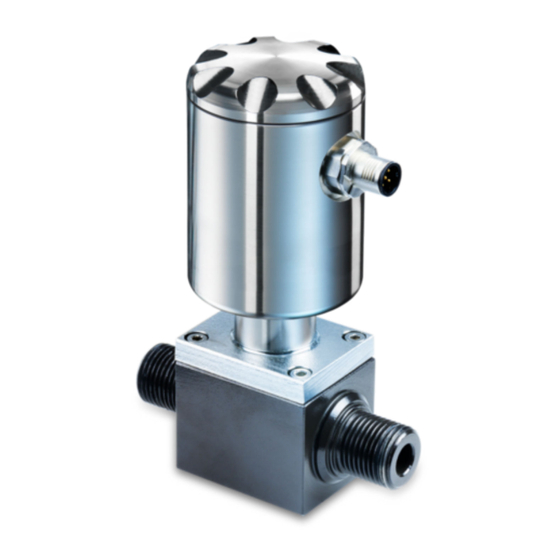

- Page 1 Manuel d'utilisation Capteur de débit PF55S Lire les instructions avant de commencer tout travail ! Traduction de la version initiale d'origine (Allemand), version : 04/03/2020 Français...
- Page 2 Baumer Electric AG Hummelstrasse 17 CH – 8501 Frauenfeld Téléphone : +49 777164741222 Courriel : mid.de@baumer.com Internet : www.baumer.com Traduction du manuel d'utilisation d'origine PF55, 4, fr_FR © Baumer 2020 Capteur de débit PF55S 05.03.2020...
-
Page 3: Indication Sur Les Composants Électroniques
Instructions complémentaires Informations sur la notice d'utilisa- La notice d'utilisation fait partie intégrante du PF55S et doit être tion conservée à proximité directe de celui-ci afin d'être accessible à tout moment pour le personnel. La notice permet de manipuler de manière sûre et efficace. - Page 4 En plus de ce document, les notices d'utilisation et les consignes de sécurité qui y sont reprises à propos des composants des four- nisseurs du PF55S et de la machine supérieure. Droit d'auteur Les manuels d'utilisation et autres manuels du Groupe Baumer sont protégés par la loi des droits d'auteur.
- Page 5 Baumer MDS GmbH Bodenseeallee 7 78333 Stockach Germany Téléphone : +49 777164741222 E-Mail : mid.de@baumer.com Internet : www.baumer.com Une liste actuelle de tous les interlocuteurs locaux est disponible sur notre site Internet sous la rubrique Contact . 05.03.2020 Capteur de débit PF55S...
-
Page 6: Table Des Matières
5.4 Raccordement électrique..........39 Première mise en service..........42 6.1 Établir la connexion USB..........42 6.2 Installation du logiciel BCP......... 43 Utilisation................48 7.1 Logiciel BCP............... 48 7.2 Visualisation..............51 7.3 Menu de démarrage rapide........54 Capteur de débit PF55S 05.03.2020... - Page 7 8.1 Nettoyage extérieur............ 96 8.2 Nettoyage intérieur............. 96 8.3 Remplacement des joints........... 96 Dépannage................. 97 9.1 Signal d’alarme............97 9.2 Messages d'erreur............99 Démontage et élimination..........102 Données techniques............103 Pièces de rechange............107 Index................. 108 05.03.2020 Capteur de débit PF55S...
-
Page 8: Généralités
Généralités Généralités Le présent manuel d'utilisation est uniquement valable pour le cap- teur de débit magnétique et inductif PF55S. Capteur de débit PF55S 05.03.2020... -
Page 9: Sécurité Et Responsabilité
à l'environ- nement, si elle n'est pas évitée. ENVIRONNEMENT Cette combinaison de symbole et de mot de signalisa- tion indique une situation potentiellement dangereuse qui entraînera des dommages à l'environnement, si elle n'est pas évitée. 05.03.2020 Capteur de débit PF55S... - Page 10 éléments : Étiquetage Explication Consignes d'utilisation - étape par étape ð Résultats des étapes de la manipulation Références aux sections du présent manuel et sur les documents applicables Listages sans ordre spécifique Capteur de débit PF55S 05.03.2020...
-
Page 11: Utilisation Conforme Aux Dispositions
Éléments d'écran (par ex. texte de la sur- face) 2.2 Utilisation conforme aux dispositions Le capteur de débit PF55S est exclusivement prévu pour l'applica- tion dans des environnements industriels de travail et dans des locaux fermés. L'application conforme aux dispositions implique également le res- pect de toutes les informations contenues dans cette notice d'utili- sation. -
Page 12: Zones De Travail Et De Danger
à la page 13 2.5 Signalisation de sécurité Les symboles et panneaux indicateurs se trouvent sur le capteur PF55S ou dans l’espace de travail. Ils se réfèrent à l'environne- ment direct au sein duquel ils sont placés. AVERTISSEMENT Danger en cas de signalisation illisible Au cours du temps, les autocollants et les panneaux peuvent se salir ou d'une autre manière être mécon-... -
Page 13: Sécuriser Contre Un Redémarrage
évaluation des risques les risques générés par les conditions de travail spé- ciales sur le lieu d'utilisation du PF55S. Il doit le mettre en pra- tique sous forme d'instructions de service pour l'exploitation du PF55S. -
Page 14: Responsabilité De L'intégrateur
Responsabilité de l'intégrateur L'exploitant doit veiller à ce que toutes les personnes qui mani- pulent le PF55S ont lu et compris la présente notice. En outre, il doit former le personnel régulièrement et les informer sur les dangers. Ces formations doivent être documentées. -
Page 15: Mesures D'urgence Après Un Accident
Le montage du capteur PF55S dans la machine supérieure et chaque interface qui en résulte. – Toute modification des mesures de protection à prendre lors du montage du capteur PF55S dans la machine supé- rieure. – Toute modification de l'utilisation de la machine. - Page 16 Après ingestion : – Rincer la cavité buccale à fond avec de l'eau. Si besoin, boire 1 – 2 verres d'eau. Ne pas faire vomir. Dans tous les cas, chercher un médecin au plus vite. Capteur de débit PF55S 05.03.2020...
- Page 17 : Faire intervenir des électriciens spécialisés (pour le débranche- ment) Respecter les distances de sécurité (au moins 5m - en cas de haute tension) Débranchement du circuit électrique Protection contre un redémarrage 05.03.2020 Capteur de débit PF55S...
-
Page 18: Exigences Relatives Au Personnel
Exigences relatives au personnel AVERTISSEMENT Risque de blessure en raison d'une qualification insuffisante du personnel L’utilisation du PF55S nécessite des connaissances techniques. Une qualification insuffisante ou man- quante du personnel augmente le risque d’accidents. Cela peut générer des blessures graves et des dégâts matériels considérables. -
Page 19: Utilisateur
être fourni: Date de la formation Nom de l'informé Contenus de la formation Nom de l'informant Signatures de l'informé et de l'informant 05.03.2020 Capteur de débit PF55S... -
Page 20: Équipement Personnel De Protection
à la sécurité et la santé au travail. Le personnel doit porter l'équipement personnel de protection pen- dant les différents travaux effectués sur et avec PF55S, comme il est indiqué séparément dans chaque section de ce guide. -
Page 21: Consignes De Sécurité Pour Le Montage Et La Première Mise En Service
Toujours définir un lieu de montage prenant en compte un accès et une utilisation sans dangers. – Monter tous les composants de manière appro- priée. – Toujours respecter les directives de montage et de fonctionnement des composants supplémentaires. 05.03.2020 Capteur de débit PF55S... - Page 22 – Les personnes ont bien lu et compris le manuel d’utilisation. – Les personnes respectent les instructions du présent manuel d'utilisation. – Les personnes disposent des connaissances techniques obligatoires pour le montage et l'ins- tallation. Capteur de débit PF55S 05.03.2020...
- Page 23 Ne jamais rendre les fusibles inopérants ou les mettre hors tension. Respecter l'indication de l'in- tensité électrique correcte lors du remplacement des fusibles. – Toujours tenir l'humidité à l'écart des pièces sous tension. Cela peut conduire à un court-circuit. 05.03.2020 Capteur de débit PF55S...
- Page 24 Pour cela, des courts-circuits du signal de mesure sont possibles. – Ne jamais utiliser des mesures de joint à conduite électrique, comme par exemple le graphite. Capteur de débit PF55S 05.03.2020...
-
Page 25: Consignes De Sécurité Relatives À La Maintenance Et À La Réparation De Dysfonctionnements
– Le personnel a bien lu et compris le manuel d’utilisation. – Le personnel respecte les instructions du pré- sent manuel d'utilisation. – Le personnel dispose des connaissances tech- niques nécessaires pour le dépannage. 05.03.2020 Capteur de débit PF55S... -
Page 26: Consignes De Sécurité Pour Les Composants
En cas d'utilisation de pièces de rechange non autori- sées, le droit à la garantie est supprimé. Achat de pièces de rechange Acheter les pièces de rechange par l'intermédiaire des interlocu- teurs locaux ou directement à Baumer sur www.baumer.com. Capteur de débit PF55S 05.03.2020... -
Page 27: Description De L'installation Et Du Fonctionnement
à 50 μS/cm dans les conduites fer- mées. 3.2 Description du fonctionnement Principe de fonctionnement Le principe de mesure du capteur de débit magnétique et inductif repose sur la loi de Faraday sur l’induction électromagnétique. 05.03.2020 Capteur de débit PF55S... -
Page 28: Raccordements
Le couvercle du transmetteur de mesure est dévissable. En-des- sous, le raccord USB du capteur de débit se situe en-dessous pour le raccord à un PC. Ä 6.1 »Établir la connexion USB« à la page 42 Capteur de débit PF55S 05.03.2020... -
Page 29: Logiciel De Commande Bcp
Description de l'installation et du fonctionnement Logiciel de commande BCP 3.4 Logiciel de commande BCP La configuration et l’utilisation du capteur de débit s’effectuent via le logiciel de commande BCP. Ä 7.1 »Logiciel BCP« à la page 48 05.03.2020 Capteur de débit PF55S... -
Page 30: Transport Et Stockage
C'est pourquoi, l'emballage ne doit pas être détruit. Le PF55S est emballé conformément aux conditions de transport prévues. La dimension et le matériel de l'emballage peuvent varier en raison du volume total de la livraison. - Page 31 Toujours éliminer le matériel de l’emballage dans le respect de l’environnement. – Toujours respecter les réglementations locales sur l'élimination des déchets. Si nécessaire, commis- sionner un spécialiste de l'élimination des déchets. D'éventuels coûts supplémentaires pour l'élimination sont supportés par le destinataire. 05.03.2020 Capteur de débit PF55S...
-
Page 32: Montage Et Installation
Lors du montage, respecter les lieux de montage recom- mandés et à éviter pour le capteur de débit : Ä 5.2 »Lieu de montage du capteur de débit« à la page 33 Capteur de débit PF55S 05.03.2020... -
Page 33: Lieu De Montage Du Capteur De Débit
Uniquement les signes des paramètres KA dans le logi- ciel de commande doivent être changés. Ä 7.6.1 »Menu Sensor [Capteur]« à la page 62 Lieu de montage recommandé Pour le lieu de montage du capteur de débit, faire attention aux points suivants : 05.03.2020 Capteur de débit PF55S... - Page 34 Pour les installations verticales du capteur de débit, le montage doit être privilégié sur une conduite ascen- dante. Pour le montage sur une conduite descendante, une consultation doit être menée si besoin. Lors du montage du capteur de débit sur des conduites longues, des compensateurs anti-vibrations doi- vent être utilisés. Capteur de débit PF55S 05.03.2020...
- Page 35 Le capteur de débit ne doit pas être relié à d’autres robinetteries en resserrant fermement les bornes. Lieux de montage à éviter Les lieux de montage suivants sont à éviter : Pas de montage directement Pas de montage dans une con- devant une conduite descen- duite descendante. dante. 05.03.2020 Capteur de débit PF55S...
-
Page 36: Montage
Vêtements de protection Chaussure de sécurité DANGER Danger en cas d'accès au local d'exploitation avec pièces mobiles de la machine supérieure ATTENTION Risque de blessure dû à un montage non conforme de l'unité de commande Capteur de débit PF55S 05.03.2020... - Page 37 Les joints et brides nécessaires sont disponibles. En outre, des pièces de transition et d’adaptation éven- tuellement nécessaires sont disponibles. Tous les raccords sont propres et nettoyés. 05.03.2020 Capteur de débit PF55S...
- Page 38 Vérifiez l'étanchéité du système de canalisation dans la zone du capteur de débit. Raccordez électriquement le capteur de débit. Ä 5.4 »Raccordement électrique« à la page 39 ð Le capteur de débit PF55S est monté. Capteur de débit PF55S 05.03.2020...
-
Page 39: Raccordement Électrique
Sortie 2 (en option) 4 – 20 mA charge maximale : 500 Ω sortie (en option) Alimentation en tension sorties Blindage La prise de terre s’effectue par broche 5 / 6 Occupation de broche électrique pour le raccordement fiché (M12) 05.03.2020 Capteur de débit PF55S... - Page 40 Tous les raccords électriques sont propres et nettoyés. Assurez-vous que la machine principale est éteinte en sécu- rité et hors tension. Le cas échéant, éteignez la machine supérieure et sécurisez l’armoire électrique du système pour éviter un réallumage. Capteur de débit PF55S 05.03.2020...
- Page 41 Isolation des autres circuits secondaires : 500 V Charge maximale pour 30 V : 500 Ω La fréquence d’actualisation correspond à la fréquence de balayage Protégée contre la surtension durable jusqu’à 30 V Fig. 3 : Sortie 4 05.03.2020 Capteur de débit PF55S...
-
Page 42: Première Mise En Service
Danger en cas d'accès au local d'exploitation avec pièces mobiles de la machine supérieure Le capteur de débit doit être connecté au PC par le raccord USB pour installer le logiciel BCP avec tous les pilotes. Capteur de débit PF55S 05.03.2020... -
Page 43: Installation Du Logiciel Bcp
BCP par erreur à cause du pare-feu ou du pro- gramme anti-virus en tant que logiciel malveillant. Dans ce cas, le fichier BCP.exe doit être accepté manuellement dans le pare-feu ou le programme anti- virus. 05.03.2020 Capteur de débit PF55S... - Page 44 Fig. 4 : Vue de démarrage du logiciel BCP Chargez le fichier BCP.exe sur le PC. Le logiciel BCP est disponible sur www.baumer.com dans l’espace téléchargement du produit. Démarrez le fichier BCP.exe en tant qu’administrateur. ð Deux fenêtres d’erreur s'ouvrent.
- Page 45 [Oui]. ð Le logiciel BCP est automatiquement actualisé sur la der- nière version. Ouvrez le menu Outils. Ouvrez la fenêtre d’installation en sélectionnant le point du menu [Installer ...]. ð La fenêtre d'installation s'ouvre. 05.03.2020 Capteur de débit PF55S...
- Page 46 Un fenêtre avec les consignes d'utilisation correspon- dantes s’ouvre. Débranchez la connexion USB du capteur de débit du Rétablissez la connexion USB du capteur de débit au Fermez la fenêtre en appuyant sur le bouton [OK]. Capteur de débit PF55S 05.03.2020...
- Page 47 Fermez la fenêtre d’installation en appuyant sur le bouton [X]. ð Le logiciel BCP est installé avec tous les pilotes. Il est possible de configurer le capteur de débit. Ä 7.1 »Logiciel BCP« à la page 48 05.03.2020 Capteur de débit PF55S...
-
Page 48: Utilisation
Le capteur de débit est connecté à un PC par une raccord USB. Ä 6.1 »Établir la connexion USB« à la page 42 Le logiciel BCP est installé avec tous les pilotes sur le PC. Ä 6.2 »Installation du logiciel BCP« à la page 43 Capteur de débit PF55S 05.03.2020... - Page 49 Visualisation et menu Les valeurs et messages du système s’affichent graphique- ment dans la visualisation. La visualisation permet d’accéder au menu de démarrage rapide et au menu principal. Ä 7.2 »Visualisation« à la page 51 05.03.2020 Capteur de débit PF55S...
-
Page 50: Désignation
Dans le menu, il est possible de télécharger et lire les listes enregistrées et modifiées. Chemin du dossier pour enregistrer Le chemin du dossier pour enregistrer et les listes charger les listes est sélectionnés dans ce champ de saisie. Capteur de débit PF55S 05.03.2020... -
Page 51: Visualisation
Selon la configuration du capteur de débit ou des fonc- tions activées, certains menus et fonctions de sélection peuvent être différentes ou masquées dans la repré- sentation. 05.03.2020 Capteur de débit PF55S... - Page 52 Ä 7.6.2 »Menu Units [Unités]« à la page 64 Valeur d’échelle actuelle Ä 7.6.3 »Menu Scales [Échelle]« à la page 68 Valeur de résistance des électrodes du capteur Compteur partiel positif Compteur partiel négatif Compteur complet positif Compteur complet négatif Compteur complet net Capteur de débit PF55S 05.03.2020...
- Page 53 Excès impulsion 2 (Pictogramme clignote) Erreur du signal Erreur d’excitation La liste complète de tous les messages d'erreur et alarmes est dis- ponible dans le chapitre Dysfonctionnements : Ä 9 »Dépannage« à la page 97 05.03.2020 Capteur de débit PF55S...
-
Page 54: Menu De Démarrage Rapide
Les menus et fonctions d’un niveau d'accès supérieur prennent un arrière-plan gris ou ne s’affichent pas. Pour pouvoir effectuer les réglages nécessaires, le code d'accès du niveau d'accès supérieur doit être saisi préalablement. Capteur de débit PF55S 05.03.2020... -
Page 55: Utilisation : Exemple
Ä 7.5.1 »Utilisation : Exemple de menu de démarrage rapide« à la page 56 Modification de l’échelle de valeurs par le menu principal : Ä 7.5.2 »Utilisation : Exemple de menu prin- cipal« à la page 57 05.03.2020 Capteur de débit PF55S... -
Page 56: Utilisation : Exemple De Menu De Démarrage Rapide
Utilisez les flèche [Haut / Bas] pour sélectionner. Confirmez la sélection en appuyant sur [Enter]. ð Il est possible de modifier l’échelle de valeurs. Sélectionnez la valeur pour l’échelle de valeurs avec les flè- ches [Gauche / Droite]. Capteur de débit PF55S 05.03.2020... -
Page 57: Utilisation : Exemple De Menu Principal
[Enter]. ð Le menu pour saisir le code d'accès s'ouvre. Entrez le code d'accès. Utilisez les flèche [Gauche / Droite] pour sélectionner les signes. Utilisez les flèche [Haut / Bas] pour sélectionner les chif- fres. 05.03.2020 Capteur de débit PF55S... - Page 58 Ouvrez le menu Scales [Échelle] en appuyant sur [Enter]. ð Le menu Scales [Échelle] s'ouvre. Sélectionnez la fonction échelle de valeurs FS1. Utilisez les flèche [Haut / Bas] pour sélectionner. Confirmez la sélection en appuyant sur [Enter]. Capteur de débit PF55S 05.03.2020...
- Page 59 ð L’échelle de valeurs a été modifiée. Fermez le menu Scales [Échelle] en appuyant sur [ESC]. ð Le Main menu [Menu principal] s'ouvre. Fermez le Main menu [Menu principal] en appuyant sur [ESC]. ð L’affichage passe en visualisation. 05.03.2020 Capteur de débit PF55S...
-
Page 60: Guidage Du Menu
[Écran]« à la page 82 Ä 7.6.10 »Menu Functions Functions [Fonctions] [Fonctions]« à la page 83 Ä 7.6.11 »Menu Diagnostic Diagnostic« à la page 84 Ä 7.6.12 »Menu System System [Système] [Système]« à la page 89 Capteur de débit PF55S 05.03.2020... -
Page 61: Process Data
Les menus suivants sont en outre disponible en tant qu’ordre BCP dans l’entrée des ordres du logiciel BCP : Menu Description Process Data Ä 7.6.13 »Menu Process Data [Données du [Données du processus] processus]« à la page 93 05.03.2020 Capteur de débit PF55S... -
Page 62: Menu Sensor [Capteur]
Sélection du diamètre du capteur : 0 – 2500 (DN voir plaque signalétique) Coefficient de calibrage CFFKA Coefficient de calibrage pour le débit négatif CFFKN Cette fonction s’affiche si au moins un coeffi- cient négatif est réglé. Capteur de débit PF55S 05.03.2020... - Page 63 Pour le calibrage du point zéro, il faut garantir que le tube de mesure a été complètement rempli de liquide et que le liquide est totalement calme. Un tout petit mouvement du liquide peut causer des erreurs de mesure importantes. 05.03.2020 Capteur de débit PF55S...
-
Page 64: Menu Units [Unités]
Pl1 unit [Unité Pl1] Système de mesure pour impulsion 1 PL1UT Système de mesure métrique Système de mesure anglo-américain Pl2 unit [Unité Pl2] Système de mesure pour impulsion 2 PL2UT Système de mesure métrique Système de mesure anglo-américain Capteur de débit PF55S 05.03.2020... - Page 65 Ä »Unités de mesure« à la page 66 T- D.P. Décimales pour compteur complet négatif TTNDP Valeur 0 générée dans l’affichage 0 Valeur 1 générée dans l’affichage 0.0 Valeur 2 générée dans l’affichage 0.00 Valeur 3 générée dans l’affichage 0 000 05.03.2020 Capteur de débit PF55S...
- Page 66 Millimètres métrique Litres métrique dm³ Décimètres cubes métrique Décalitres métrique Hectolitres métrique m³ Mètres cubes métrique Mégalitres métrique in³ Pouces non métrique Gallons américains non métrique ft³ Pieds cubes non métrique Baril standard non métrique Capteur de débit PF55S 05.03.2020...
- Page 67 Guidage du menu > Menu Units [Unités] Unité de volume : Baril d’huile non métrique Gallon britannique non métrique Unité de poids : Gramme métrique Kilogramme métrique Tonne métrique Once non métrique Livre américaine non métrique Tonne Tonne américaine non métrique 05.03.2020 Capteur de débit PF55S...
-
Page 68: Menu Scales [Échelle]
Tpls1 Durée de l’impulsion générée sur le canal 1 OP1PT Avec la valeur, la durée de l’impulsion générée sur le canal 1 est réglée. La valeur peut se situer entre 0,4 et 9999,99 milisecondes. Capteur de débit PF55S 05.03.2020... - Page 69 Tpls2 Durée de l’impulsion générée sur le canal 2 OP2PT Avec la valeur, la durée de l’impulsion générée sur le canal 2 est réglée. La valeur peut se situer entre 0,4 et 9999,99 milisecondes. 05.03.2020 Capteur de débit PF55S...
-
Page 70: Menu Measure [Mesure]
à une augmentation du compteur complet. La valeur de seuil peut être 0 – 25% de l’échelle de valeurs réglée. Pour la plupart des applications, une valeur entre 0,5 et 1 % est recommandée. Capteur de débit PF55S 05.03.2020... -
Page 71: Cal.verify [Vérifier Le Calcul]
Avec ce filtre d’amortissement adapté, le capteur peut réagir très rapidement aux modifications du débit et reste en même temps très précis et stable en cas de variations lentes du débit. 05.03.2020 Capteur de débit PF55S... - Page 72 Si cette fonction est activée, alors une résis- imminutée élevée] tance de mesure est activée et se situe à environ 1 %. Dynamic sample DINSA Analyse dynamique analysis [Mesure dynamique] Dynamic sample time Temps d’analyse dynamique DYNST [Temps d’analyse dynamique] Capteur de débit PF55S 05.03.2020...
-
Page 73: Menu Alarms [Alarmes]
La valeur de ce paramètre est réglé en pour- centage (0 – 125 %) de l’échelle de valeurs. Si le paramètre est 0, alors l’émission de l’alarme est désactivée. 05.03.2020 Capteur de débit PF55S... - Page 74 10 %, de façon à ce que la différence maximale dans tous les cas soit de maximal 2 mA. Hz v.alarm Valeur d’alarme pour la valeur de fréquence OFACV La valeur est réglée en pourcentage (0 – 125 %) de la fréquence. Capteur de débit PF55S 05.03.2020...
-
Page 75: Menu Inputs [Entrées]
Meas.lock [Mesure Arrêter la mesure MSLIE bloquée] Si la fonction est activée, il est possible d’ar- rêter la mesure par un signal externe. L’appareil de mesure affiche un débit à zéro. 05.03.2020 Capteur de débit PF55S... -
Page 76: Calibration [Calibrage]
SRCIE [Changement de Si la fonction est activée, il est possible de plage] changer la plage de mesure par un signal externe. Il n’est pas possible d’activer cette fonction si la fonction Autorange est activée. Capteur de débit PF55S 05.03.2020... -
Page 77: Menu Outputs [Sorties]
Fonctions pour les sorties Il est possible de régler Out1 [Sort.1] par le menu pour la sortie numérique 1 et Out2 [Sort.2] par le menu pour la sortie numérique 2 : 05.03.2020 Capteur de débit PF55S... - Page 78 – - = sens du débit négatif – blank = deux sens du débit – 0 = débit à zéro Les valeurs correspondant aux points à actualiser sont représen- tées dans le tableau suivant : Capteur de débit PF55S 05.03.2020...
- Page 79 0 – 22 (-) Out.mA = 4 – 20 (-) Out.mA = 21.6 4 – 22 (-) Out.mA = 0 – 20 Out.mA = 0 – 22 Out.mA = 4 – 20 Out.mA = 21,6 21.6 4 – 22 Out.mA = 0 – 20 –0 (+) Out.mA = 0 – 22 –0 (+) 05.03.2020 Capteur de débit PF55S...
- Page 80 ≤ - 110 % - 100 % 0 % + 100 % ≥ + 110 % Out.mA = 4 – 20 –0 (+) (Exemple 2) Out.mA = 4 – 22 –0 (+) Exemple 1 Fig. 6 : Out.mA = 4 – 22 + Exemple 2 Fig. 7 : Out.mA = 4 – 20 –0+ Capteur de débit PF55S 05.03.2020...
-
Page 81: Menu Communication
être différentes ou masquées dans la repré- sentation. Menu Description Niveau d'accès / Ordre BCP HART pr. Préambule pack de données HART HARTP Dev.Addr Adresse de communication de l’appareil DVADD 05.03.2020 Capteur de débit PF55S... -
Page 82: Menu Display [Écran]
Fonction du compteur net Si cette fonction est active, le compteur net s’affiche dans la visualisation. Quick start Menu de démarrage rapide QSTME [Démarrage rapide] Cette fonction permet d'activer ou désactiver le menu de démarrage rapide. Capteur de débit PF55S 05.03.2020... -
Page 83: Menu Functions [Fonctions]
Enregistrement des réglages d'usine du SFDCD convertisseur de mesure Calibration Réalisation d'un calibrage de circuit CALIC [Calibrage] Lors de l’activation de la fonction, le message EXECUTE s’affiche. En maintenant appuyé la touche de saisie, le calibrage s’effectue. 05.03.2020 Capteur de débit PF55S... -
Page 84: Menu Diagnostic
Il est ainsi possible de tester les sorties et instruments raccordés. Display measures Valeurs de diagnostic DMVLS [Messures affichées] Lors de l’activation de cette fonction, une liste s’affiche avec les paramètres internes. Capteur de débit PF55S 05.03.2020... -
Page 85: Diplay Graphs [Graphique De L'écran]
Temps de fonctionnement TWKTM Affichage du temps de travail complet 7.6.11.1 Menu Diagnostic ordres BCP additionnels Les menus suivants sont en outre disponible en tant qu’ordre BCP dans l’entrée des ordres du logiciel BCP : 05.03.2020 Capteur de débit PF55S... - Page 86 FORCE OUT 1 TO OUTPUT 64 HZ (SUB-CLOCK CHECK) OUT1 DIAG BITS DIAGNOSTIC BITS FOR OUT1 000000F0 CONTROL FORCE OUT2 ON FORCE OUT 2 TO ON STATE FORCE OUT2 OFF FORCE OUT 2 TO OFF STATE Capteur de débit PF55S 05.03.2020...
- Page 87 (SUB-CLOCK CHECK) OUT4 DIAG BITS DIAGNOSTIC BITS FOR OUT4 983040 000F0000 CONTROL FORCE AOUT 4MA FORCE ANALOG OUT TO 4 MA 1048576 100000 VALUE FORCE AOUT 20MA FORCE ANALOG OUT TO 20 MA 2097152 200000 VALUE 05.03.2020 Capteur de débit PF55S...
- Page 88 FORCE ANALOG OUT TO 12 MA 3145728 300000 VALUE (GENERIC OUT 1) FORCE AOUT1 12MA FORCE ANALOG OUT TO 12 MA 3145728 300000 VALUE (OUT 1) FORCE AOUT2 12MA FORCE ANALOG OUT TO 12 MA 12582912 00C00000 VALUE (OUT 2) Capteur de débit PF55S 05.03.2020...
-
Page 89: Menu System [Système]
à tous les nivaux inférieurs. xxx.xxx.xxx.xxx Adresse réseau IP de l’appareil DIPAD xxx.xxx.xxx.xxx Adresse IP client CIPAD xxx.xxx.xxx.xxx Masque du réseau NETMS Coefficient de calibrage KT CFFKT Coefficient de calibrage KS CFFKS Coefficient de calibrage KR CFFKR 05.03.2020 Capteur de débit PF55S... - Page 90 Il s’agit de la valeur standard pour éviter de calibrer quand cela n’est pas nécessaire. CALXM = 0 Calibrage invalide Si la fonction est sur zéro, la fonction de calibrage doit démarrer avec l'ordre BCP CALIC. Capteur de débit PF55S 05.03.2020...
- Page 91 [Terminer la circulation des données PPP] Quit the BCPI Terminer la connexion BCPI MQUIT connection [Terminer la connexion BCPI] List all available Liste de toutes les fonctions FLIST functions [Liste de toutes les fonctions] 05.03.2020 Capteur de débit PF55S...
- Page 92 Réglage de la valeur d’excès du compteur VTNOS value set complet négatif [Totaliz.T- valeur de seuil d’excès] Totaliz.P- overflow Réglage de la valeur d’excès du compteur VPNOS value set partiel négatif [Totaliz.P- valeur de seuil d’excès] Capteur de débit PF55S 05.03.2020...
-
Page 93: Menu Process Data [Données Du Processus]
OUT1S digital output 1 rique 1 [Indication de valeur sortie numérique 1] Set value for Réglage de la valeur pour la sortie numé- OUT2S digital output 2 rique 2 [Indication de valeur sortie numérique 2] 05.03.2020 Capteur de débit PF55S... - Page 94 + nombre d’excès] Totaliz.P+ number of Nombre total d’excès du compteur partiel VTPPO overflows [Totaliz.P positif + nombre d’excès] Totaliz.T- number of Nombre total d’excès du compteur complet VTTNO overflows négatif [Totaliz.T- nombre d’excès] Capteur de débit PF55S 05.03.2020...
- Page 95 Equivalent Input Résistance d’entrée équivalente INRES resistance [Résistance d’entrée équivalente] Electrodes input Tension d’entrée des électrodes INVLS voltages [Tension d’entrée des électrodes] Sequence number Numéro de séquence SEQNB [Numéro de séquence] 05.03.2020 Capteur de débit PF55S...
-
Page 96: Maintenance
En principe, aucun nettoyage intérieur du capteur de débit PF55S n’est prévu. 8.3 Remplacement des joints Les joints entre le capteur de débit PF55S et le système de canali- sation (en particulier les joints en forme aseptique) doivent être remplacés périodiquement. -
Page 97: Dépannage
Déterminer la cause de la panne. Désactiver PF55S et le sécuriser contre une remise en marche, au cas où les travaux de dépannage nécessitent des travaux dans la zone dangereuse. - Page 98 Le taux du débit est plus élevé que Vérifier les conditions du pro- l’échelle de valeurs positive réglée. cessus. Vérifier la valeur de seuil maxi- male réglée pour le taux de débit positif dans le menu Scales [Échelle]. Capteur de débit PF55S 05.03.2020...
-
Page 99: Messages D'erreur
Pour cette raison, plusieurs combinaisons d’erreurs sont pos- sibles. Les combinaisons d’erreur s’affichent en code numérique. Code Cause Dépannage 0000 Aucune erreur — 0001 Test d’isolation du capteur : Contacter le service. Puissance du générateur trop faible 05.03.2020 Capteur de débit PF55S... - Page 100 Température de test (résistance) de la bobine : Vérifier les réglages du capteur. Température (résistance) en dehors de la tolérance 1000 Temps de test pour la phase actuelle (A) : Temps de test en dehors de la tolé- rance Capteur de débit PF55S 05.03.2020...
- Page 101 Temps de test en dehors de la tolé- rance 4000 Test de résistance entrées électrodes (A) : Valeur en dehors de la tolérance 8000 Test de résistance entrées électrodes (B) : Valeur en dehors de la tolérance 05.03.2020 Capteur de débit PF55S...
-
Page 102: Démontage Et Élimination
– Toujours éliminer le capteur de débit dans le res- pect de l’environnement. – Toujours respecter les réglementations locales sur l'élimination des déchets. Si nécessaire, commis- sionner un spécialiste de l'élimination des déchets. Capteur de débit PF55S 05.03.2020... -
Page 103: Données Techniques
Données techniques Données techniques Dimensions du capteur de débit avec DN 10 à 20 Fig. 8 : Feuille de mesures en mm Raccorde- ments 1/2 " — — 3/4 " — — 1 " — — 05.03.2020 Capteur de débit PF55S... - Page 104 Fig. 9 : Feuille de mesures en mm Raccorde- ments 1 " 56 mm 148 mm 1 1/4 " 56 mm 148 mm 1 1/2 " 62 mm 156 mm 2 " 69 mm 164 mm Conditions d'exploitation Indication Valeur Unité Température ambiante -10 – 100 °C Capteur de débit PF55S 05.03.2020...
- Page 105 Valeur Unité trique Alimentation en tension (± 10 %) 10 – 30 V Puissance absorbée maximale Sortie, isolée 500 V Nombre de sorties de commutation 2 — Charge sortie 4 500 Ω (20 mA pour 30 V), maximum 05.03.2020 Capteur de débit PF55S...
- Page 106 Cette plaque signalétique se trouve sur le convertisseur de mesure du capteur de débit et contient les indications suivantes : Fabricant Type Numéro de série Données du fabricant Données techniques Marquage CE Étiquetage du sens de circulation Fig. 10 : Schéma d'exemple Capteur de débit PF55S 05.03.2020...
-
Page 107: Pièces De Rechange
Pièces de rechange Pièces de rechange Pour les pièces de montage et autres accessoires, voir www.baumer.com. 05.03.2020 Capteur de débit PF55S... -
Page 108: Index
Intégrateur ......14 PF55S ....... 8 Lieu de montage du capteur de débit... - Page 109 Visualisation ......51 PF55S ......99 PF55S DN 10 à...
- Page 110 Signal d’alarme PF55S ......97 Signalisation de sécurité ....12 Stockage .
