Montage du déflecteur avant
1. Placez le côté droit du déflecteur à l'intérieur de la
tondeuse, 26 mm vers l'intérieur et 13 mm vers le bas
par rapport à l'ouverture d'éjection latérale du plateau
de coupe (Fig. 5).
2. Placez le côté gauche du déflecteur à l'intérieur de la
tondeuse, au même niveau que le bord gauche de la
tondeuse (Fig. 6).
3. Bloquez le déflecteur en position.
5
2
1
3

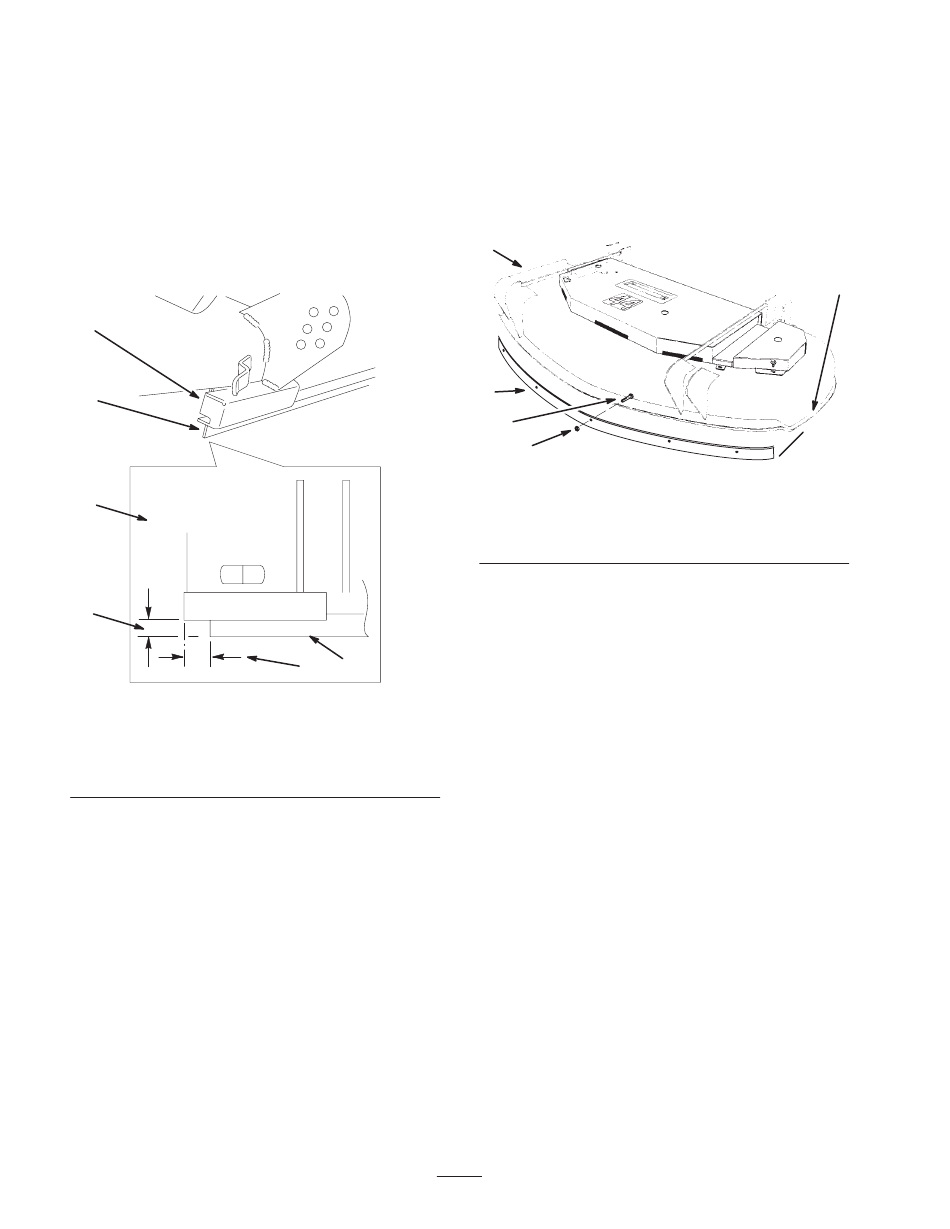

Figure 5
1. Vue avant du plateau de
coupe
2. Déflecteur avant
3. 13 mm
2
4
m–5724
4. 26 mm
5. Ouverture d'éjection
latérale
4. Marquez et percez cinq trous de 9 mm dans la
tondeuse, en vous servant du déflecteur avant comme
modèle.
5. Fixez le déflecteur avant à la tondeuse avec 5 boulons
(5/16 x 3/4") et 5 contre-écrous (5/16") (Fig. 6).
Remarque : Vérifiez que la tête du boulon se trouve bien
à l'intérieur du plateau de coupe (voir la Figure 6).
4
1
2
3
Figure 6
1. Déflecteur avant
2. Boulon 5/16 x 3/4 pouce
3. Contre-écrou
Montage du bâti porteur et du
plateau de coupe sur le groupe
de déplacement
1. Montez le bâti porteur sur le groupe de déplacement à
l'aide des 4 vis d'assemblage (3/8" x 1-3/4") et
contre-écrous (3/8"). Notez que les contre-écrous
doivent être placés à l'extérieur du bâti porteur. Ne
serrez pas trop les contre-écrous pour conserver un
certain jeu entre le bâti et le châssis du groupe de
déplacement (Fig. 7).
2. Posez des cales entre le bâti porteur et le châssis du
groupe de déplacement. Les trous des cales doivent
être en face des trous supérieurs du châssis du groupe
de déplacement et du bâti (Fig. 7).
3. Insérez les 4 boulons à collerette (3/8" x 7/8") et les
rondelles plates dans le bâti porteur et les cales, et
dans les trous filetés en haut du châssis du groupe de
déplacement. Serrez les boulons à 37–45 Nm (Fig. 7).
4. Serrez les 4 vis d'assemblage (3/8" x 3/4") et
contre-écrous (3/8") à 37–45 Nm (Fig. 7).
8
5
1213
4. Ejection latérale
5. Bord gauche
