REMARQUE DU FABRICANT

Les directives aux présentes concernent les chargeurs de véhicules électriques de niveau 2
seulement; on ne peut les utiliser pour tout autre produit. Avant de procéder à l'installation ou
d'utiliser un chargeur, il faut les lire attentivement, et consulter un entrepreneur, un électricien
ou un expert formé en la matière pour assurer le respect des normes de sécurité et des codes
locaux du bâtiment.

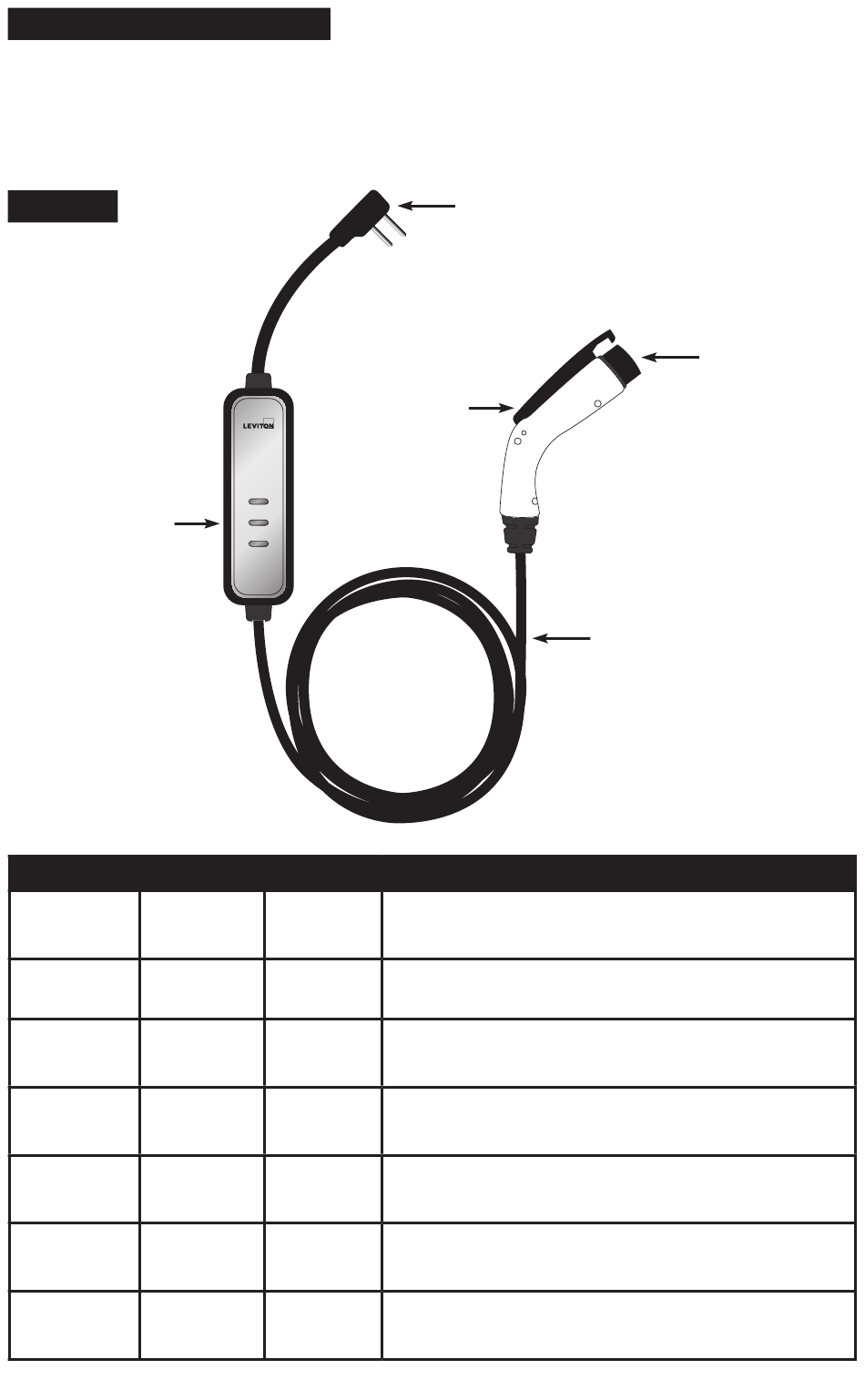

SURVOL

Témoins d'état
Recharge
Alimentation
(témoin
(témoin vert)
Éteint
Allumé
Allumé
Allumé Clignotant
Allumé
Allumé
9
READY
CHARGE
FAULT
Défaillance
(témoin
jaune) rouge)
Éteint Éteint
Éteint Éteint
Allumé Éteint
Éteint
Éteint Clignotant
Éteint Allumé
Fiche d'alimentation
NEMA 6-30
Bouton de
dégagement
TÉMOINS D'ÉTAT
Le chargeur n'est pas alimenté en courant.
Le chargeur est bien branché dans une prise de courant
alternatif. Le connecteur n'est pas inséré dans le port de
recharge d'un véhicule.
Le connecteur est correctement inséré dans le port de
recharge d'un véhicule. La séance de recharge n'a pas
commencé.
La séance de recharge est en cours.
Le chargeur se rétablit après une défaillance mineure.
Attendre que le témoin rouge s'éteigne pour reprendre la
séance de recharge.
Une défaillance technique s'est produite. Cesser
d'utiliser le chargeur immédiatement. Débrancher la fiche
d'alimentation de la prise de courant.
Connecteur
de recharge
J1772
Cordon de
recharge
État
TM
