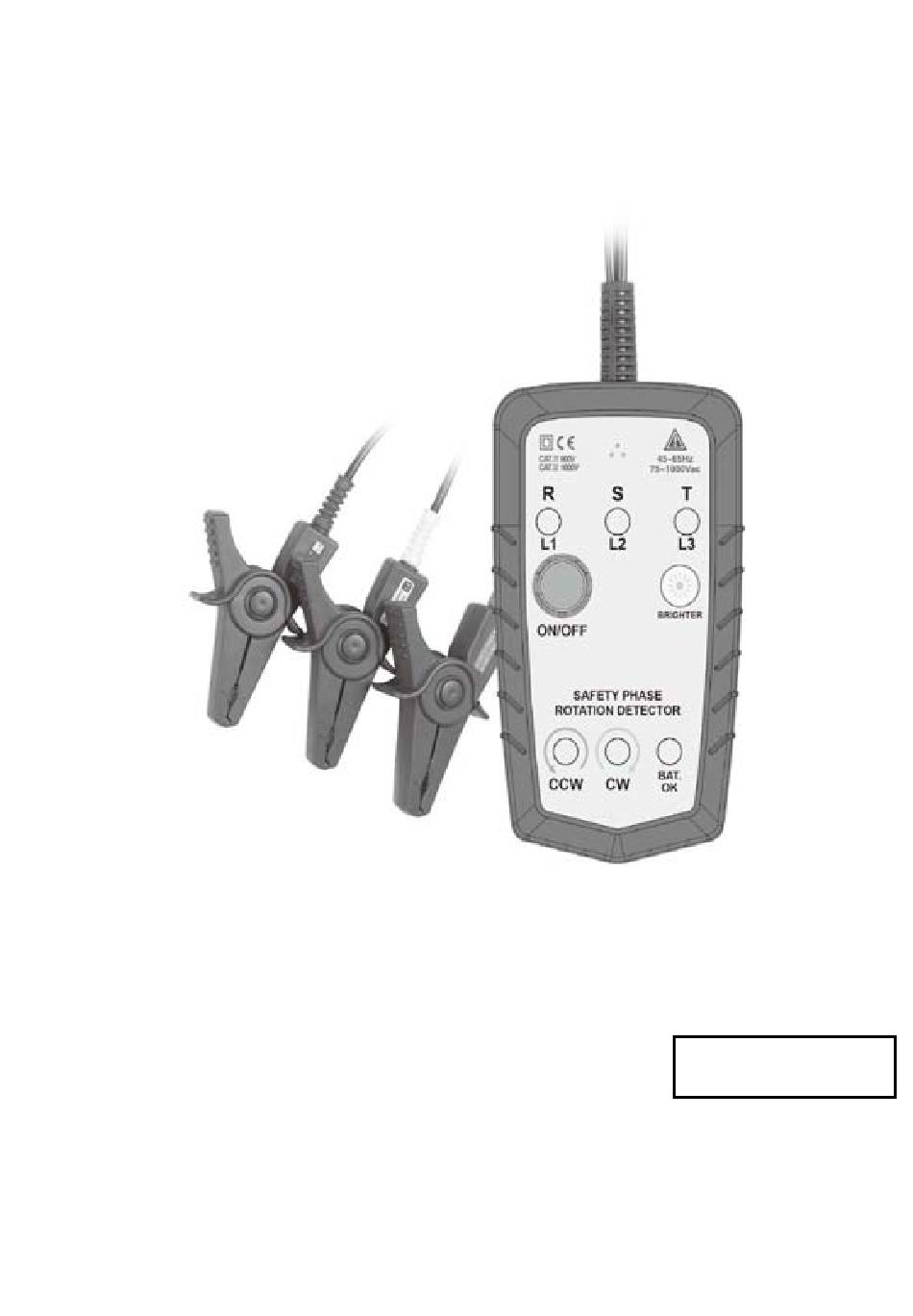

- Page 1 Testeur d’ordre de phase sans contact SEFRAM 87 Manuel d’utilisation M 9087 F00...
- Page 2 Sommaire 1. INTRODUCTION..........1 2. SAFETY NOTES..........2-3 3. FEATURES..........4 4. SPECIFICATIONS........….5 5. INSTRUMENT LAYOUT.......6-7 6. MEASUREMENT..........8-9 7. LIVE WIRE CHECK........10 8. MAINTENANCE..........11-12...
- Page 3 1 INTRODUCTION Ce testeur d’ordre de phase sans contact a été conçu selon les normes en vigueur et est conforme CE et respecte les prescriptions de la norme internationale IEC/EN 61010-1 and Merci de respecter les prescriptions de sécurité ainsi que le domaine d’utilisation.
- Page 4 2 Prescriptions de sécurité 1. Bien lire et comprendre les prescriptions de sécurité avant d’utiliser le testeur. 2. Utiliser le testeur dans son domaine spécifié et comme indiqué, sinon la sécurité de l’utilisateur pourrait être mise en cause. 3. Ce testeur ne permet pas de détecter le conducteur de terre.
- Page 5 (3) Degré de pollution : 2 (4) Utilisation à une altitude < 2000m (5) Humidité relative : 80% max. (6) Température d’utilisation 0 à 40°C 11. Symboles utilisés: Double isolement ou isolement renforcé. Danger ! Risque de choc électrique Attention ! Se référer au manuel avant d’utiliser le testeur.
- Page 6 3 Caractéristiques ● Votre appareil est un testeur d’ordre de phase, avec indication par LEDs et un buzzer ● Le testeur indique 2 états: l’absence de phase et l’ordre (la séquence). ● Arrêt automatique (après 5 min environ) ● Pinces crocodiles, sans contact électrique direct avec les phases.
- Page 7 4 SPECIFICATIONS Principe de mesure Capteurs inductifs (statiques) Tension 75V AC à 1000VAC Gamme de 45Hz à 65Hz fréquence 5 min. après mise en marche, Arrêt automatique sans détection de phase La LED “BAT” clignote lorsque Indication de pile la tension pile est < 7.0V±0.2V faible Consommation 20mA (typique)
- Page 8 5 Face avant / face arrière Buzzer Indicateur de phase ouverte Réglage de luminosité LED pile faible Ordre de phase...
- Page 9 Aimants Etiquette de sécurité Couvercle pile Aimants...
- Page 10 6 Mise en œuvre Pour utiliser votre appareil, bien lire ce qui suit. 1. Appuyez sur le bouton M/A. Toutes les LED clignotent pendant 2s et seule la LED M/A reste allumée. Ne pas utiliser le testeur si une des LEDs ne fonctionne pas.
- Page 11 Les symboles "▼" doivent passer par le centre du conducteur. 3. Effectuez une mesure sur un conducteur sous tension (>75V AC) pour s’assurer que votre testeur fonctionne. 4. La présence de phases ainsi que l’ordre des phases s’affichent sont données par les LED et le buzzer dès que la détection est effective..
- Page 12 7 INDICATIONS des résultats Etat Indication LED R, S, T allumées si Sous tension sous tension Le testeur ne donne pas Terre absente cette indication Terre (système La phase avec une LED triangle) qui clignote est la terre du système La LED verte CW s’allume si les phases sont correctes et le buzzer...
- Page 13 8 MAINTENANCE ● Remplacement de la pile: lorsque la LED BAT.OK clignote, il faut remplacer la pile Pour cela: (1) Débranchez les pinces crocodiles de l’application sous test. (2) Ouvrir le compartiment pile avec un tournevis (1 vis). (3) Remplacer la pile par une pile 9V (6F22) alcaline, en respectant la polarité.
- Page 14 Lorsque votre testeur est à l’arrêt, le courant résiduel consommé est de 25uA. Si vous n’utilisez pas votre testeur pendant plus de 60 jours, nous vous conseillons d’enlever la pile afin d’éviter sa décharge. SEFRAM 32, rue Edouard Martel BP 55 F42009 – SAINT-ETIENNE Cedex 2 France Tel : 0825 56 50 50 (0.15€ttc/mn)
