Transmetteur 9135 - Mesure de pH en eau pure
8.
Contrôle des sorties analogiques et
température
Contrôle des sorties analogiques

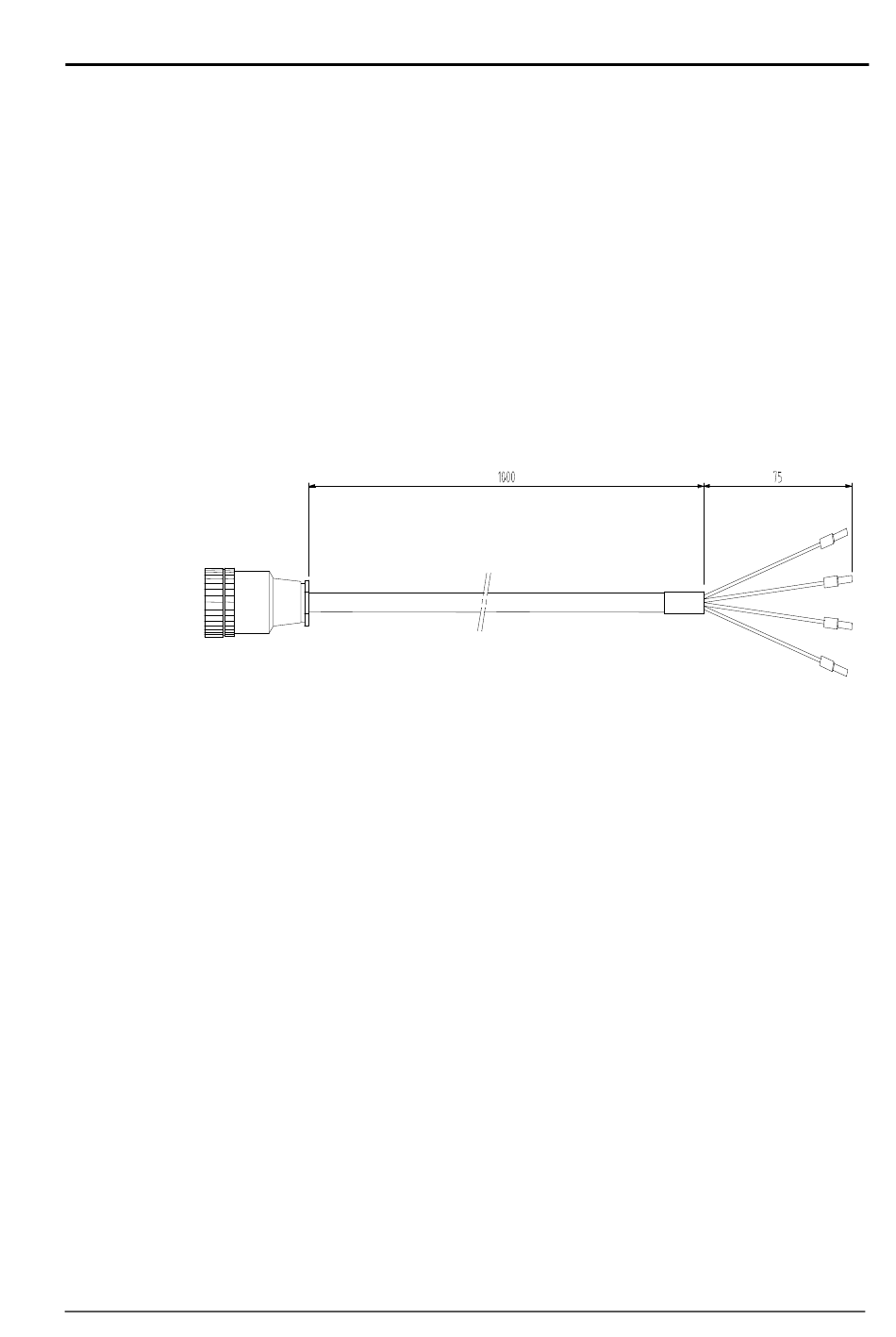

Figure 1 : Câble spécial de contrôle des sorties analogiques
Une prise extérieure au transmetteur, (pour certaines
versions d'appareils) fixée sur la partie inférieure de la
façade de l'appareil permet de faire une mesure de la
valeur du courant des sorties analogiques en insérant
un milliampère-mètre dans la boucle de courant.
Un câble spécial (figure 1, Réf : 09125=A=8010),
fourni en option, donne accès, lorsqu'il est connecté à
cette prise, aux signaux suivants :
I1+: fil marron
I1- : fil jaune
I2+ : fil blanc
I2- : fil vert
La lecture en mA entre les fils jaune et marron donne
la valeur du courant de la sortie 1.
La lecture en mA entre les fils blanc et vert donne la
valeur du courant de la sortie 2.
Page 67
