8. VASE D'EXPANSION, CALCUL DE LA PRESSION DE FONCTIONNEMENT

(Le Tableau 2 n'est valide que pour des hauteurs
jusqu'à 20 m, sinon le dimensionnement doit être
calculé)
8.1 – Taille du vase d'expansion
La taille d'un vase d'expansion dans un système solaire
doit être calculée en fonction de la différence de
température entre la température hivernale minimale (-
20°C) et la température estivale maximale (130°C), en
tenant compte du volume du liquide caloporteur de tous
les capteurs. Dans
circulation forcée, on utilise principalement des vases
d'expansion à pression avec membrane résistante au
propylène
glycol
et
fonctionnement d'au moins 6 bar.
L'installation s'effectue avec membrane mouillée. En
cas d'ébullition du milieu de transfert, la membrane ne
doit pas être en contact avec la vapeur !
Taille recommandée du vase d'expansion. Tableau 2.
Nb capteurs
Taille vase du
d'expansion (l)
3
4
5
6
8
9
10
12
Tab. 2: Taille recommandée du vase d'expansion.
Longueur max. 30 m de tubes aller et retour
8.2 – Calcul de la pression de
fonctionnement du système
La pression du système solaire se calcule de la façon
suivante :
p = 1,3 + (0,1 h)
p...pression su système solaire [bar]
h...hauteur entre le manomètre et le milieu du champ
de capteurs [m]
Régler la pression en évacuant le fluide caloporteur
après les tests de pression.
18
les
systèmes solaires
une
pression
maximale
Long. max.
des tubes
18
Max. 30 m
en
25
comptant
40
le départ et
60
le retour
60
80
80
100
avec
de

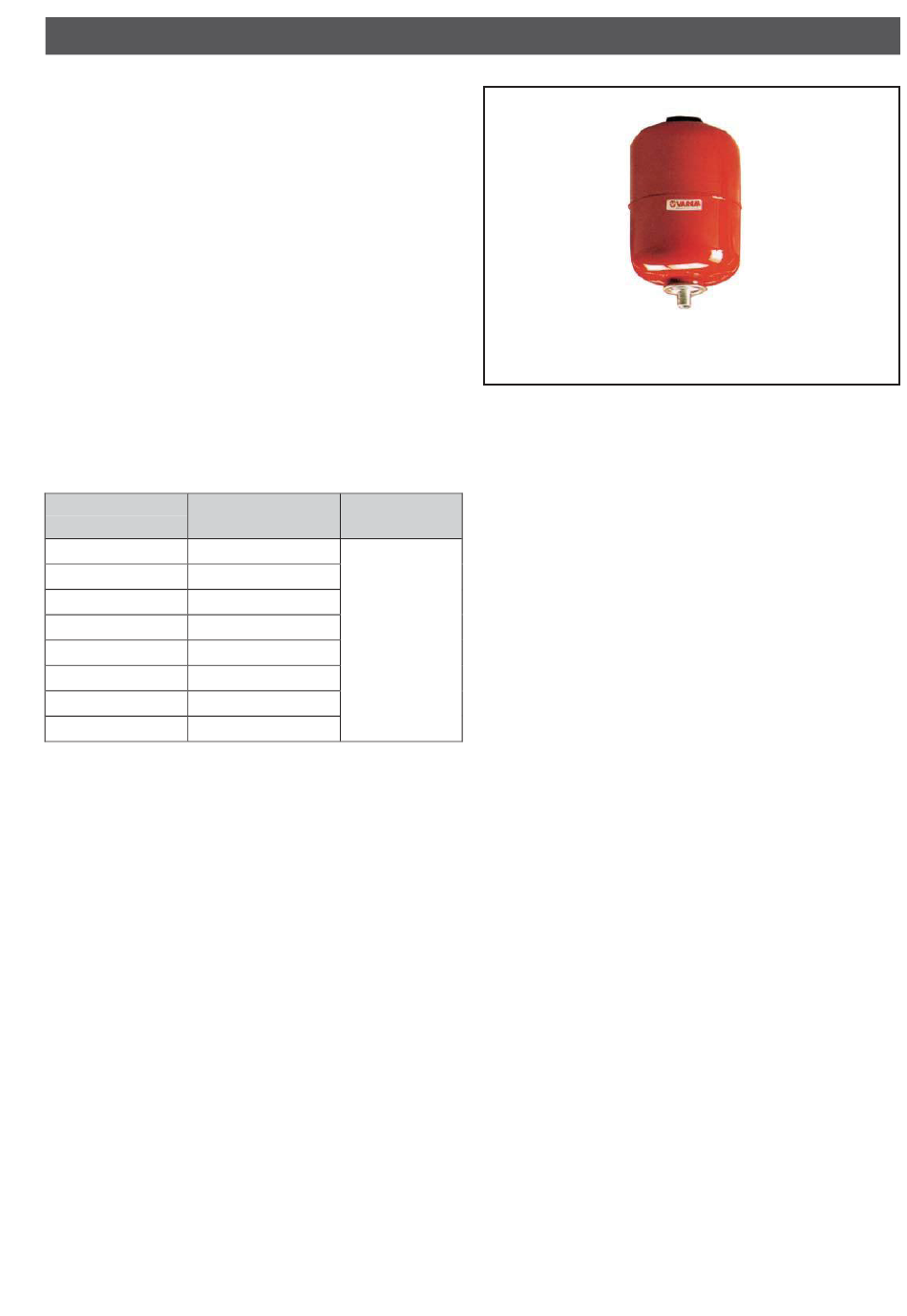

Fig. 28: Vase d'expansion
8.3 – Calcul de la pression du vase
d'expansion
Ajuster la pression du vase d'expansion avant le
remplissage du système à une valeur inférieure de 0,5
bar par rapport à la pression calculée du système.
p
= p - 0,5 [bar]
exp
Pour régler la pression, utiliser un manomètre classique
pour pneumatique.
8.4 – Exemple de calcul de pression de
fonctionnement et de pression de vase
d'expansion
8.4.1 – Exemple de calcul de pression de
fonctionnement
Hauteur entre le manomètre et le milieu du champ de
capteur :
h = 10 m
La pression dans le système solaire doit être ajustée à
la valeur suivante :
p =1,3 + (0,1 h) = 1,3 + (0,1 . 10) = 2,3 bar
8.4.2 – Exemple de calcul de pression du vase
d'expansion
Avant de remplir le circuit, la pression initiale dans le
vase d'expansion doit être ajustée à la valeur
suivante:
= p - 0,5 = 2,3 - 0,5 = 1,8 bar
p
exp
