7. STATION SOLAIRE (GROUPE DE POMPE)

Réaliser le montage de la station solaire selon son
manuel.
Les groupes de pompe REGULUS comprennent les
principaux éléments suivants (Fig. 27) :
2
4
1 – Vanne à sphère retour capteurs (thermomètre
avec cadre bleu et graduation 0-120°C) avec
clapet anti-retour
2 - Vanne à sphère vers ballon (thermomètre avec
cadre rouge et graduation 0-120°C) avec clapet
anti-retour
3 – Groupe de sécurité protégeant l'installation
contre la surpression. Soupape de sécurité 6 bar.
Manomètre, raccord vers vase d'expansion G ¾"
3
1
5
6
7
8
9
Une soupape de sécurité est toujours fournie avec un
groupe de pompe. En l'absence de groupe de pompe, le
système solaire doit être protégé par une soupape de
sécurité à 6 bar avec température jusqu'à 160°C.
Aucune vanne de séparation ne doit être installée entre
la soupape de sécurité et les capteurs solaires.

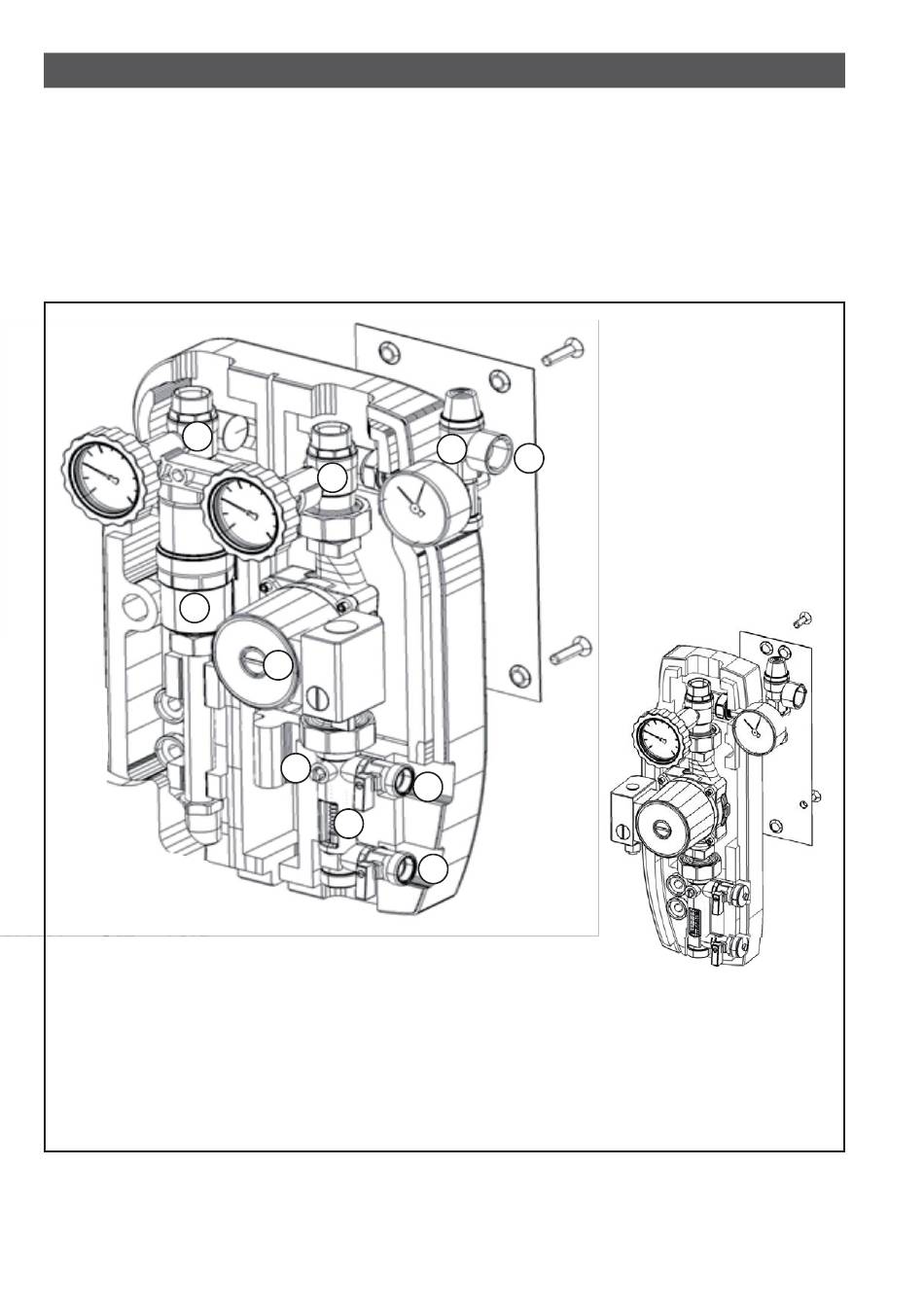

Fig. 27: Groupe de pompe
FlowConB
10
4 – Séparateur d'air
5 – Pompe 3 vitesses
6 – Vis de réglage du débit
7 - Remplissage
8 - Débitmètre
9 - Vidange
10 – Evacuation en cas de surpression
11 – Purgeur d'air
