• Entre deux équerres de support, installer les traverses
de sûreté (Fig. 19). Selon la figure 19, glisser dans le
profilé en „H" de l'équerre de support le coulisseau
M8. Fixer les traverses de sûreté en utilisant les vis
spéciales à stop M8×12 (Fig.19).
• Continuer avec le montage des autres équerres de
support selon la Fig. 2. Régler les distances entre les
équerres de façon identique aux distances entre
crochets selon Fig. 2 et afin que la dernière équerre
soit à environ 500 mm des extrémités des profilé en
„H".
Après fixation de la traverse de sûreté et de
toutes les équerres, faire basculer l'ensemble
du support dans sa position finale (la traverse
de sûreté devient verticale, le profilé en „T" de
chaque équerre se retrouve au sol).

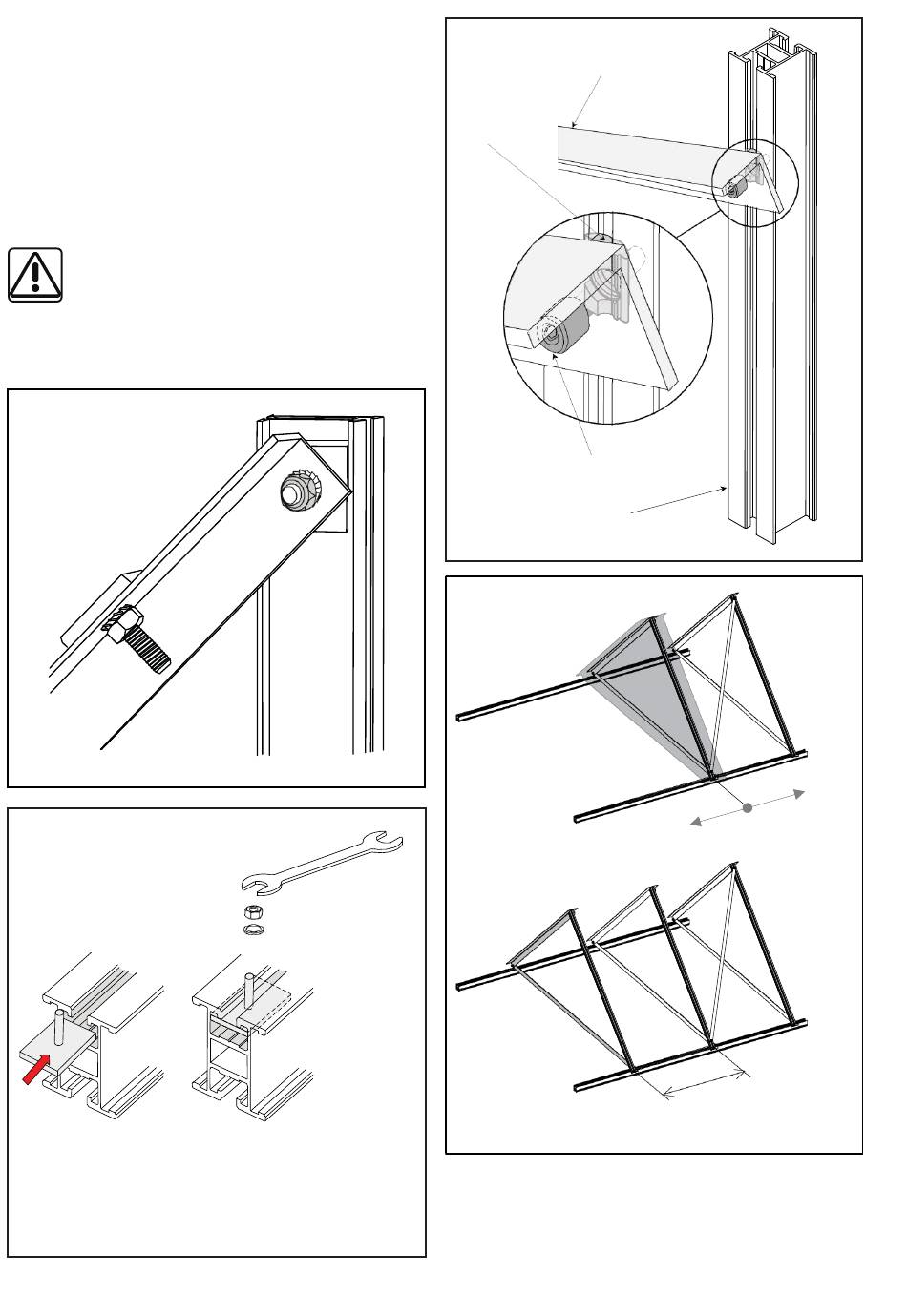

Fig. 17: Montage avec vis à tête
Fig. 18: Montage avec vis à tête hexagonale
Clé n°13
Traverse de sûreté
„L" profilé
Coulisseau
pour profilé
en „H"
Vis M8×12
avec tête creuse
„H" profil
Fig. 19: Montage des traverses de
sûreté
2
Fig. 20: Montage des autres équerres
3
c
13
