5. RACCORDEMENT HYDRAULIQUE
5.1 - Raccordement des capteurs
Le montage des capteurs se fait suivant les instructions
du chapitre 5.2. Fixer le premier capteur puis placer le
capteur suivant près du premier en maintenant un
espace suffisant. Visser les conduites de raccordement
aux raccords des deux capteurs en faisant glisser le
deuxième capteur le plus près possible du premier.
Maintenir la conduite de raccordement à l'aide d'une clé
(Fig. 24) pour éviter de la faire pivoter et serrer les
écrous.
Procéder de la même manière pour le raccordement
des autres capteurs.
N'appliquer l'isolation sur les conduites de
raccordement qu'après un test de pression
réussi.
5.2 – Raccordement d'un champ de capteurs
Réaliser le raccordement hydraulique des capteurs
selon Fig. 23a. On ne peut raccorder que 5 capteurs en
série avec les conduites de raccordement. Au-delà de 5
capteurs, un compensateur doit être installé vers le
milieu du champ de capteurs.
Avec un compensateur on peut raccorder au maximum
10 capteurs en série. Les tubes d'entrée et sortie
doivent parvenir aux capteurs par le plus court chemin.
Les diamètres de tubes ainsi que les débits à travers les
capteurs recommandés pour différents schémas de
raccord sont présentés dans le tableau 1.
On peut aussi raccorder les capteurs d'après Fig. 23b.
Ce type de raccordement est possible dans le cas de 3
capteurs au maximum et avec un débit de
1l/min/capteur. L'entrée du fluide froid est du même
côté que la sortie du fluide chaud. Les autres extrémités
sont bouchées.
Tous les composants d'un système solaire doivent être
rendus étanches avec attention et doivent être résistants
au glycol et aux températures jusqu'à 160°C. Pour les
raccords d'entrée/sortie, nous recommandons
l'utilisation de tubes flexibles en acier inoxydable
KOMBIFLEX, ou de tubes en cuivre raccordés par
soudure.

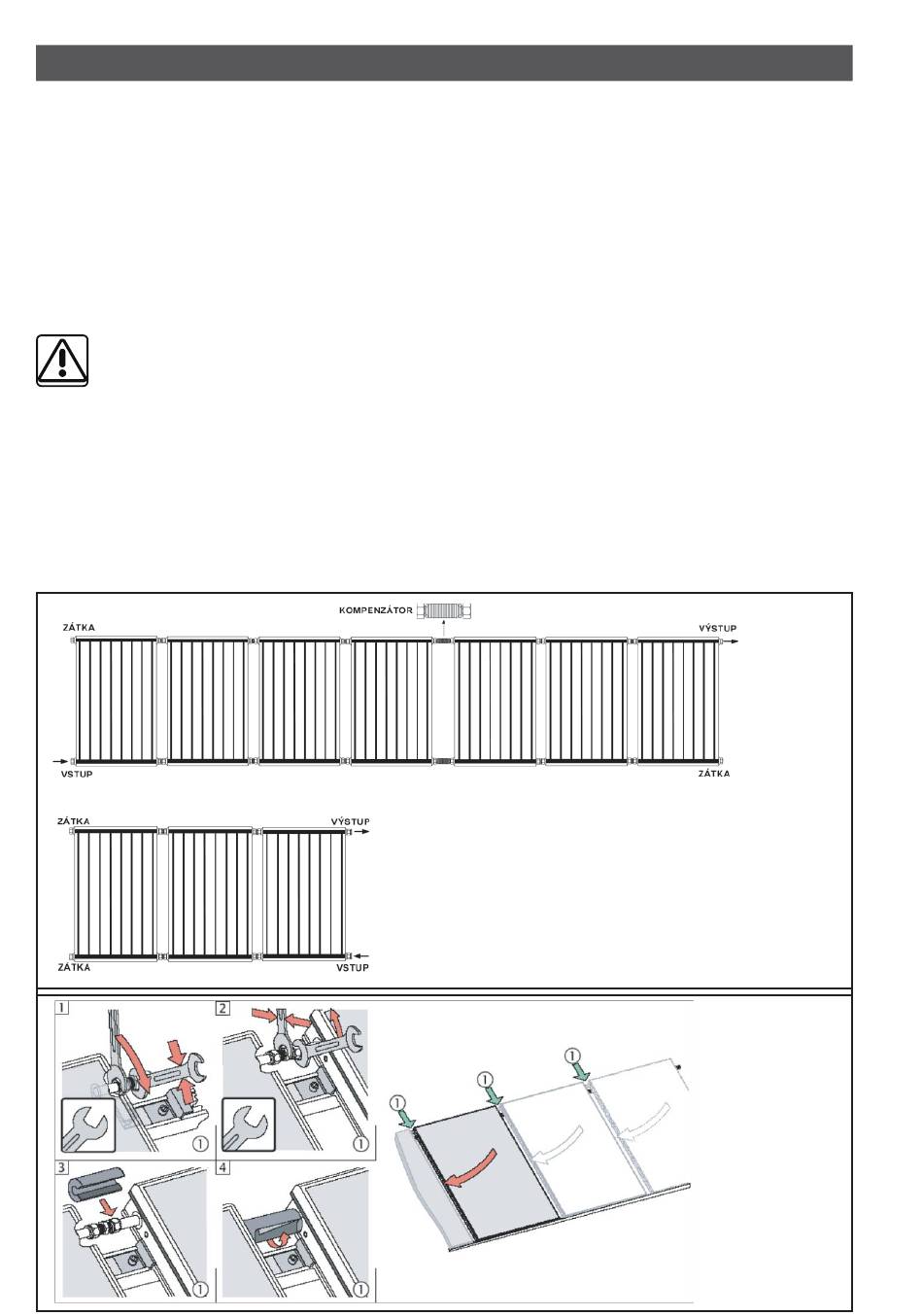

Fig. 23a:
Raccordement
recommandé
Fig. 23b:
Raccordement
alternatif d'un
seul côté
Fig. 24:
Raccordement
de deux capteurs
(la figure montre
le raccordement
supérieur, la
même procédure
s'applique au
raccordement
inférieur)
15
