INSTALLATION HYDRAULIQUE

DES TROUSSES D'INSTALLATION NPK sont offertes pour pratiquement tout type de chargeuse-
pelleteuse et excavatrice compatible. Toutes les pièces et les instructions relatives à l'installation
hydraulique du MARTEAU HYDRAULIQUE NPK sont fournies, y compris les valves ou les
commandes, les flexibles et les raccords, les accumulateurs, les conduites pour bras et flèches,
et les colliers de serrage.

CONDUITES DU MARTEAU

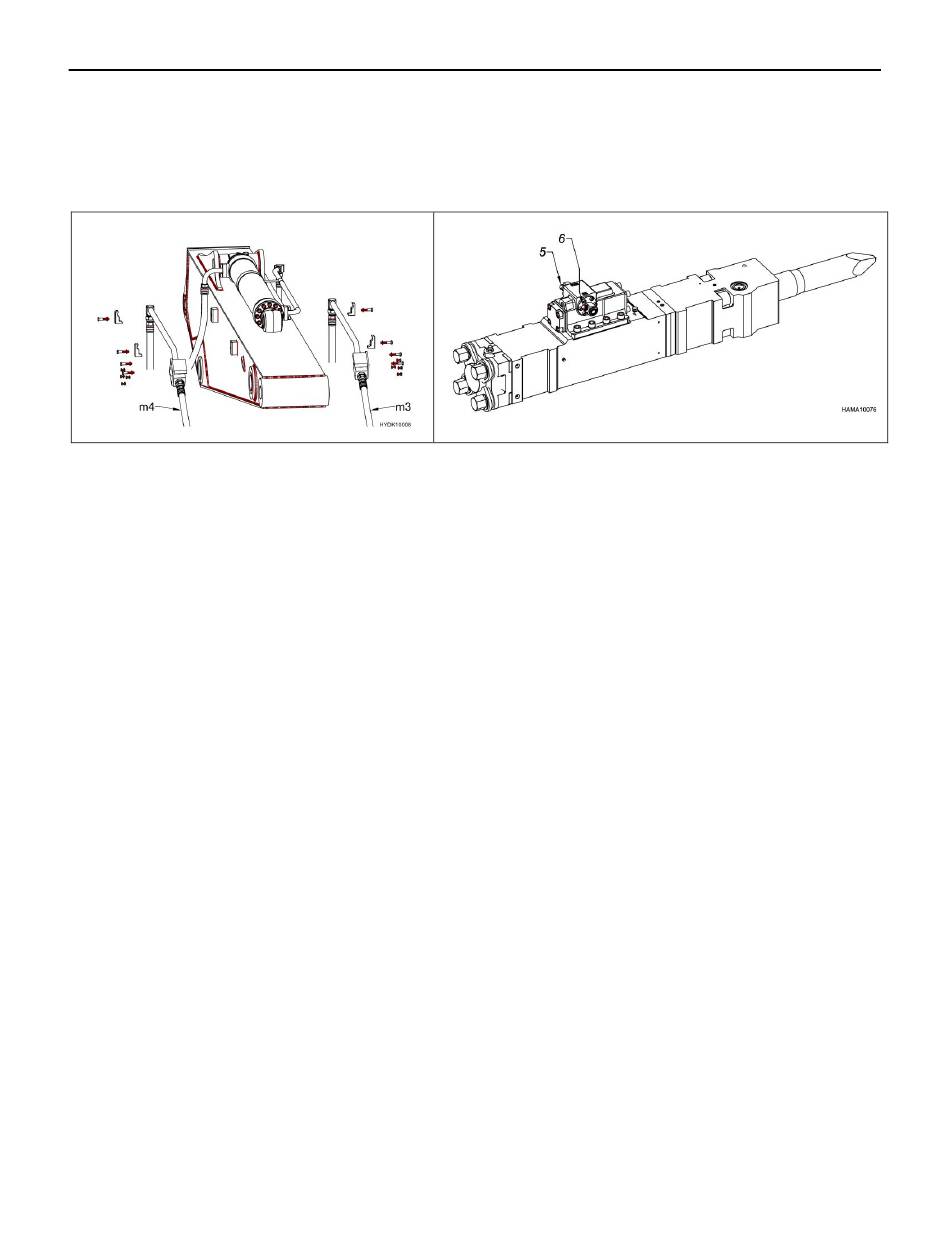

En général, la conduite sous pression (m3) doit être disposée sur le côté gauche du bras et
acheminée vers le port d'entrée « IN » du marteau (6), tandis que la conduite de retour est
acheminée du port de sortie « OUT » du marteau (5) sur le côté droit vers la ligne de retour
(m4). Le débit vers le marteau est contrôlé à partir du distributeur auxiliaire de l'engin porteur ou
à partir d'une vanne de réglage fournie par NPK. L'huile hydraulique est habituellement
acheminée vers le réservoir à travers le refroidisseur d'huile et le filtre à huile de l'engin porteur.

SOUPAPE DE COMMANDE DU MARTEAU

NPK utilise deux principaux types de systèmes de commande en fonction du modèle de
l'engin porteur :
1. SYSTÈME DE COMMANDE UTILISANT LE DISTRIBUTEUR AUXILIAIRE OU LA VANNE
DE RECHANGE DE L'ENGIN PORTEUR.
Ce type d'installation utilise une vanne de l'engin porteur. Toutes les pièces supplémentaires,
comme la transmission mécanique, les soupapes de pilotage hydraulique, les limiteurs de débit,
etc., sont fournies dans la trousse d'installation hydraulique NPK. Aucune cartouche de
régulation spéciale de la pression hydraulique n'est requise. Le MARTEAU HYDRAULIQUE
NPK autorégule sa pression de service.
2. SYSTÈME DE COMMANDE UTILISANT LA VANNE MULTIPLE NPK.
Pour les engins porteurs non équipés d'une vanne de rechange ou d'une vanne auxiliaire
appropriée, LA TROUSSE D'INSTALLATION HYDRAULIQUE NPK comprend une vanne
électromagnétique de régulation du débit qui permet d'exploiter le MARTEAU HYDRAULIQUE
NPK. LA VANNE MULTIPLE NPK est conçue spécifiquement pour l'utilisation d'accessoires
montés sur le bras.
