PCM DE13 Mode D'emploi

Français
Matériel inclus avec n° d'article :
1. Lunette DE13
2. 2x Vis M4 x 10
Remarque :
Toute les vis de fixation doivent être serrées selon les
couples indiqués dans le tableau ci-dessous.
Qualité standard : 8.8
Couples de serrage recommandés pour vis et écrous
Couple de serrage en [Nm]
Diamètre
Classe 5.8 Classe 8.8
M2 0.22 0.35
M3 0.77
M4 1.8
M5 3.6
M6 6.1
M8 15

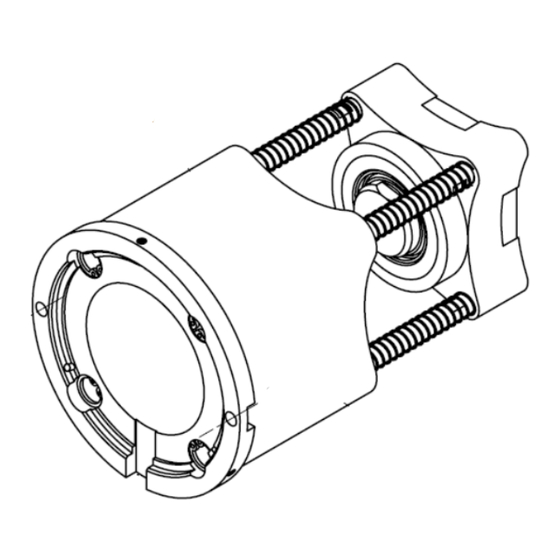

Fixation de la lunette :
1. Dévisser les 2 vis M4 (2) de la contre-broche et
enlever le cache d'origine (1).
2. Positionner la lunette (3) avec la rainure (4) contre le
bas.
Visser les 2 vis M4 fournies (5) jusqu'à l'appui, puis
3.
desserrer ¼ de tour.
Zone industrielle C
Rte du Grammont 101
CH-1844 Villeneuve
Mode d'emploi
Operating instructions
Betriebsanleitung
0500-AD000-A00000-1S01
0500-AD000-A00000-1S01
D912-M4x10
Classe 10.9 Classe 12.9
0.49 0.58
1.2 1.7 2.1
2.9 4 4.9
5.7 8.1 9.7
9.8 14 17
24 33 40
Copyright © PCM Willen SA.
30/11/202130/11/2021
Régler la concentricité de la lunette à l'aide des 3 vis
4.
M2.5 (6).
5. Serrer les 2 vis M4 (5) au couple défini dans le
tableau.
Utilisation :
1. Pour reprendre la pièce, la distance entre la contre-
broche et la broche principale est de minimum 67 mm.
Lors de l'usinage, le corps du porte-burin est en appui
2.
sur la lunette et la fait rentrer pour usiner la pièce.
Note :
1. La plaquette du burin (7) ne doit pas dépasser de
plus de 1 mm (9) du corps du porte-burin (8).
2. Utiliser de préférence un burin inversé (7) pour
diriger les copeaux vers le bas.
3. Ne jamais dépasser la limite de déplacement (10)
de la lunette sous risque d'abimer la lunette et les
axes machines !
