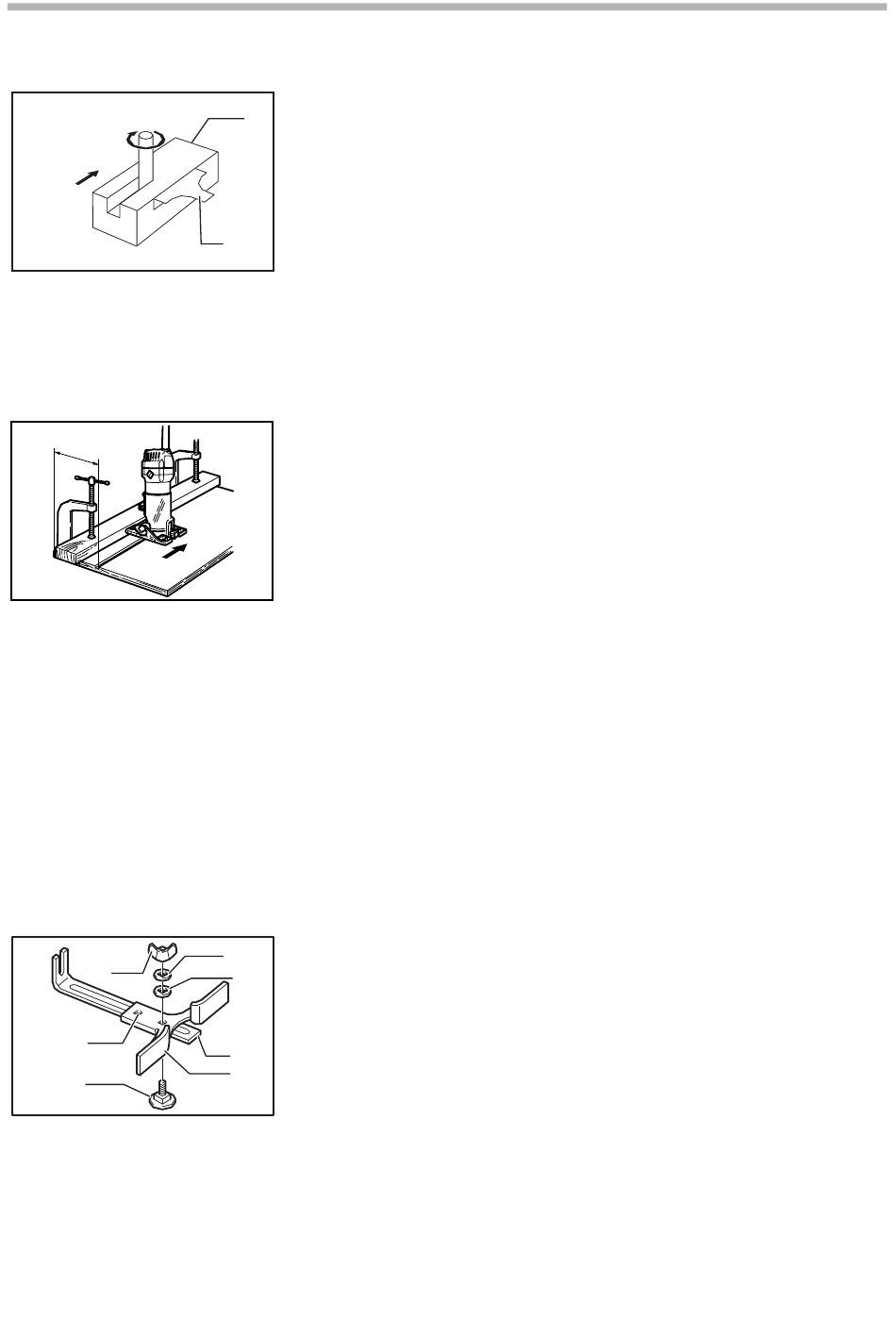

Tailles Circulaires - Makita 3708FC Manuel D'instruction

2
1
1. Sens de progression
2. Sens de rotation de la fraise
3. Pièce à travailler
4. Support d'affleurage horizontal,
guide de coupe rectiligne
A
1
6
7
1. Écrou à oreilles
2. Rondelle vague
3. Rondelle plate
4. Plaque de guide
5. Guide de coupe rectiligne
6. Trou de centrage
7. Boulon
001985
NOTE:
3
• Lorsque vous vous servez du support d'affleurage
horizontal, du guide de coupe rectiligne ou du guide
d'affleurage, veillez à bien l'installer du côté droit de
l'outil dans le sens de la progression. Vous pourrez ainsi
le maintenir parfaitement en contact avec les côtés de la
4
pièce que vous taillez.
Si la distance (A) entre le côté de la pièce à travailler et le
002009
tracé est trop grande pour le guide de coupe rectiligne, ou si
ce même côté n'est pas rectiligne, vous ne pouvez pas utili-
ser ce guide. En ce cas, fixez solidement, à l'aide de serre-
joints, une pièce de bois rectiligne à la pièce à travailler et
servez-vous en comme de guide au contact de l'embase de
l'affleureuse. Déplacez celle-ci dans la direction de la flèche.

Tailles circulaires

Des tailles circulaires peuvent être réalisées si vous assem-
blez le guide de coupe rectiligne et la plaque du guide
comme sur la figure.
Les rayons min. et max. des tailles circulaires réalisables (les
distances entre le centre du cercle et le centre de la fraise)
sont les suivants :
Min. : 70 mm (2-3/4")
Max. : 221 mm (8-11/16")
Pour la taille de cercles de 70 mm (2-3/4") à 121 mm (4-3/4")
001993
de rayon.
2
3
4
5
13
