Page 1 Version 1.0 | 27 avril 2012 Manuel d'utilisation Compagnon mobile tout-en-un DIR-505...
Page 2: Préface
Marques commerciales D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses iliales aux États-Unis ou dans d’autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société...
Page 3: Table Des Matières
Coniguration Web ..............18 Zone démilitarisée..............61 Coniguration de l'application QRS Mobile (iOS) ....19 Maintenance ................62 Application SharePort Mobile (iOS, Android) ....22 Administrateur ..............62 Heure ..................63 Mode routeur ..............25 Système ..................64 Conigurer ..................26 Microprogramme ...............65 Paramètres Internet ............26 Manuel d’utilisation du DIR-505 de D-Link...
Page 4 Aide ....................113 Microprogramme ...............88 Mode Point d'accès Wi-Fi ..........114 Heure ..................89 Conigurer ................. 114 Contrôle du système............90 Assistant de coniguration rapide ......114 Tâches planiiées ..............91 Coniguration de la borne Wi-Fi ......... 116 État ....................92 Manuel d’utilisation du DIR-505 de D-Link...
Page 5 Bouton WPS ................134 Windows® 7 ................135 WPA/WPA2 ................. 135 WPS ..................138 Windows Vista® ................. 142 WPA/WPA2 ................. 143 WPS/WCN 2.0 ..............145 Windows® XP ................146 WPA/WPA2 ................. 147 Résolution des problèmes ..........149 Manuel d’utilisation du DIR-505 de D-Link...
Page 6: Contenu De La Boîte
Section 1 - Présentation du produit Contenu de la boîte Compagnon mobile tout en un DIR-505 Guide d’installation rapide Carte du compagnon Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus de la boîte. Manuel d’utilisation du DIR-505 de D-Link...
Page 7: Coniguration Système Requise
Java. Visitez le site ww.java.com pour télécharger la dernière version. Ordinateur avec : Coniguration requise pour • Windows® 7, Vista® ou XP (Service Pack 2 ou supérieur), Mac OS l’assistant d’installation sur X (v10.7) • Adaptateur Ethernet installé • Lecteur de CD-ROM Manuel d’utilisation du DIR-505 de D-Link...
Page 8: Introduction

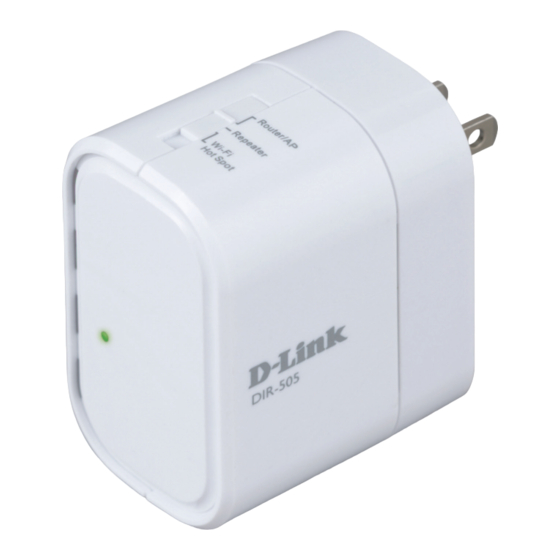

PERFORMANCES EXTRÊMES Le compagnon mobile tout en un D-Link (DIR-505) vous permet de créer un réseau sans il sécurisé ain de partager des photos, des ichiers, de la musique, des vidéos, des imprimantes et un stockage réseau à travers tout votre domicile. Connectez le routeur DIR-505 à...
Page 9: Caractéristiques
Section 1 - Présentation du produit Caractéristiques • Mise en réseau sans il plus rapide : le DIR-505 ofre une connexion sans il atteignant 150 Mbits/s* avec d’autres clients sans il 802.11n. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des difusions vidéo, des jeux en ligne et des communications audio en temps réel.
Page 10: Description Du Matériel
Avant/Haut Commutateur de Faites glisser ce bouton pour sélectionner les modes Routeur/PA, Répéteur et Borne Wi-Fi. sélection des modes Voyant lumineux Indique l'état actuel du DIR-505, comme expliqué en détails dans le tableau ci-dessous. Voyant lumineux Couleur État Description Vert ixe Le dispositif est allumé...
Page 11 Une pression sur le bouton de réinitialisation restaure les valeurs d’usine du routeur. Le port Internet auto MDI/MDIX permet la connexion du câble Ethernet relié par ailleurs au modem câble Port Ethernet ou DSL. Manuel d’utilisation du DIR-505 de D-Link...
Page 12: Modes De Fonctionnement
Section 1 - Présentation du produit Modes de fonctionnement Selon la manière dont vous utilisez votre DIR-505, ce dernier détermine le mode que vous utilisez. Les pages suivantes décrivent chaque mode pour vous aider à décider lequel utiliser. • Mode Routeur •...
Page 13: Mode Routeur
Mode routeur En mode Routeur, le DIR-505 se connecte à votre modem câble, à votre modem DSL ou à toute autre source Internet et partage votre connexion Internet sans il avec vos périphériques pour fournir un accès Internet à l'ensemble de votre domicile ou de votre bureau.
Page 14: Mode Point D'accès
Mode point d'accès En mode Point d'accès, le DIR-505 connecte vos périphériques sans il ensemble, mais ne fournit pas de fonction de redirection. Il permet également à un périphérique câblé de se connecter sans il à vos autres périphériques. Cela peut être utile si vous possédez déjà...
Page 15: Mode Répéteur
Mode Répéteur En mode Répéteur, le DIR-505 étend la plage de votre réseau sans il existant. Cela permet d'étendre la couverture d'un routeur sans il ain d'obtenir un meilleur signal dans les parties de votre domicile ou de votre bureau ayant une mauvaise réception.
Page 16: Mode Point D'accès Wi-Fi
Mode Point d'accès Wi-Fi En mode Borne Wi-Fi, le DIR-505 se connecte à une borne sans il ou à un réseau sans il existant et vous permet de partager l'accès à ce réseau avec vos périphériques. Ce mode est similaire au mode Routeur, mais au lieu de se connecter à un modem câble ou DSL comme source Internet, le DIR-505 se connecte à...
Page 17: Éléments À Prendre En Compte Avant D'installer Le Réseau Sans Il
Le routeur sans il D-Link vous permet d’accéder à votre réseau à l’aide d’une connexion sans il de presque n’importe où dans la portée d’opération de votre réseau sans il. Vous devez toutefois garder à l’esprit que le nombre, l’épaisseur et l’emplacement des murs, plafonds ou autres objets à...
Page 18: Coniguration De Votre Dir-505
Section 2 - Installation Coniguration de votre DIR-505 1. Déplacez le bouton situé en haut du DIR-505 vers le mode que vous souhaitez utiliser, puis branchez le périphérique. Vériiez que le voyant d'alimentation est vert avant de poursuivre. Outlet Si vous êtes en mode Routeur/PA : Déplacez le bouton situé...
Page 19 • « Mode Routeur » en page 25 • « Mode Point d'accès » en page 75 • « Mode Répéteur » en page 97 • « Mode Borne Wi-Fi » en page 114 Manuel d’utilisation du DIR-505 de D-Link...
Page 20: Assistant De Première Coniguration (Mode Routeur/Pa)
Section 2 - Installation Assistant de première coniguration (mode Routeur/PA) Si vous conigurez le DIR-505 pour la première fois, ouvrez votre navigateur Internet. Vous allez être redirigé automatiquement vers l'écran Assistant de coniguration. Si l'Assistant de coniguration n'apparaît pas, saisissez http:// dlinkrouter dans la barre d'adresse.
Page 21 DIR-505, puis cliquez sur Next (Suivant). Dans la plupart des cas, le mode Routeur doit être utilisé. Si vous choisissez le mode Routeur, le DIR-505 tente de détecter votre type de connexion Internet et vous demande les paramètres associés. Saisissez-les, puis cliquez sur Next (Suivant).
Page 22 La coniguration est terminée ; le nom de votre réseau sans il et le mot de passe s'aichent. Il est recommandé de les inscrire pour pouvoir s'y reporter ultérieurement. Cliquez sur Save (Enregistrer) pour enregistrer les paramètres et redémarrer le routeur. Manuel d’utilisation du DIR-505 de D-Link...
Page 23: Coniguration Web
Section 2 - Installation Coniguration Web Pour accéder à l'utilitaire de coniguration, quel que soit le mode du DIR-505, ouvrez un navigateur Web, puis saisissez http:// dlinkrouter dans la barre d'adresse. Sélectionnez Admin dans le menu déroulant, puis saisissez votre mot de passe.
Page 24: Coniguration De L'application Qrs Mobile (Ios)
3. Sélectionnez le réseau aiché sur la Note relative à la coniguration du réseau Wi-Fi jointe à votre logiciel (par ex. : dlink-a8fa). Ensuite, saisissez le mot de passe Wi-Fi également indiqué sur cette même Note (akbdj1936). Manuel d’utilisation du DIR-505 de D-Link...
Page 25 Section 2 - Installation 4. Une fois votre périphérique mobile connecté, cliquez sur l'icône QRS Mobile. 5. Cliquez sur Start (Démarrer) pour continuer. 6. Suivez les instructions, puis cliquez sur Next (Suivant) pour continuer. Manuel d’utilisation du DIR-505 de D-Link...
Page 26 7. Une fois l'Assistant de coniguration terminé, l'écran suivant apparaît. Vous pouvez maintenant modiier le nom de réseau et le mot de passe Wi-Fi que vous venez de créer pour votre périphérique mobile et votre ordinateur portable. Manuel d’utilisation du DIR-505 de D-Link...
Page 27: Application Shareport Mobile (Ios, Android)
L'application SharePort Mobile vous permet d'accéder à distance aux ichiers stockés sur un disque lash USB ou sur un disque dur externe USB connecté au DIR-505. Pour de plus amples informations sur cette fonction, reportez-vous à la section « Stockage » en page 50.
Page 28 5. Cliquez sur Wi-Fi et sélectionnez le réseau (SSID) que vous avez afecté au cours de la coniguration initiale. Ensuite, saisissez votre mot de passe Wi-Fi. 6. Une fois connecté, cliquez sur l'icône SharePort ; l'application SharePort se charge. Manuel d’utilisation du DIR-505 de D-Link...
Page 29 USB. Remarque : Si vous connectez un disque de stockage USB comportant de nombreux ichiers ou ayant une grande capacité, il peut falloir un certain temps au DIR-505 pour balayer et cataloguer vos ichiers. Manuel d’utilisation du DIR-505 de D-Link...
Page 30: Mode Routeur
Vériiez que le bouton de sélection de mode se trouve en position Routeur/PA sur votre DIR-505. Si vous conigurez le DIR-505 pour la première fois, ouvrez votre navigateur Web, puis saisissez http://dlinkrouter dans la barre d'adresse. Vous allez être redirigé automatiquement vers l'écran Assistant de coniguration.
Page 31: Conigurer
Internet) et passez à la page suivante. Pour conigurer vos paramètres Internet manuellement, cliquez sur le bouton Manual Internet Connection Setup (Coniguration manuelle de connexion Internet), puis passez à la section « Coniguration manuelle de connexion Internet » en page 31 Manuel d’utilisation du DIR-505 de D-Link...
Page 32: Assistant De Coniguration De Connexion Internet
Section 3 - Mode Routeur Assistant de coniguration de connexion Internet L'assistant de coniguration de connexion Internet est conçu pour vous guider étape par étape pour conigurer votre DIR-505 et vous connecter à Internet. Cliquez sur Next (Suivant) pour continuer.
Page 33 MAC address (adresse MAC) et un Host Name (Nom d'hôte), renseignez les champs correspondants ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. Cliquez sur Next (Suivant) pour continuer. Manuel d’utilisation du DIR-505 de D-Link...
Page 34 Si vous avez sélectionné PPPT Connection (Connexion PPTP), l'écran suivant apparaît. Saisissez votre nom d'utilisateur PPTP, votre mot de passe et toute autre information fournie par votre FAI. Cliquez sur Next (Suivant) pour continuer. Manuel d’utilisation du DIR-505 de D-Link...
Page 35 IP et les paramètres DNS fournis par votre FAI. Cliquez sur Next (Suivant) pour continuer. Votre coniguration est terminée. Cliquez sur Connect (Connecter) pour enregistrer vos paramètres et redémarrer votre routeur. Manuel d’utilisation du DIR-505 de D-Link...
Page 36: Coniguration Manuelle De La Connexion Internet
Si vous avez cliqué sur Manual Internet Connection Setup (Coniguration manuelle de connexion Internet) sur la page Internet Settings (Paramètres Internet), l'écran suivant apparaît. Ici, vous pouvez conigurer la connexion Internet de votre DIR-505. Après avoir réalisé vos modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Operation Il doit être placé...
Page 37 Si votre FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. Manuel d’utilisation du DIR-505 de D-Link...
Page 38 Reconnect Mode (Mode de reconnexion) maximum) : sur Always on (Toujours active). Primary/ Saisissez l’adresse des serveurs DNS principal et secondaire Secondary DNS (PPPoE statique uniquement). Server (Serveur DNS principal/ secondaire) : Manuel d’utilisation du DIR-505 de D-Link...
Page 39 Si votre FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. Manuel d’utilisation du DIR-505 de D-Link...
Page 40 Maximum Idle Saisissez le temps d’inactivité maximum pendant lequel Time (Temps la connexion Internet est conservée. Pour désactiver cette d’inactivité fonction, réglez le Reconnect Mode (Mode de reconnexion) maximum) : sur Always on (Toujours active). Manuel d’utilisation du DIR-505 de D-Link...
Page 41 Si votre FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. Manuel d’utilisation du DIR-505 de D-Link...
Page 42 Internet. (Adresse IP de la passerelle L2TP) : L2TP Server Saisissez l’adresse IP du serveur fournie par votre FAI IP Address (facultatif ). (Adresse IP du serveur L2TP) : Saisissez votre nom d’utilisateur L2TP. d’utilisateur : Manuel d’utilisation du DIR-505 de D-Link...
Page 43 Si votre FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. Manuel d’utilisation du DIR-505 de D-Link...
Page 44: Paramètres Sans Il
Pour configurer les paramètres sans fil de votre routeur manuellement, cliquez sur Manual Wireless Connection Setup (Coniguration manuelle de connexion sans il) et reportez-vous à la section « Coniguration manuelle de connexion sans il » en page 42. Manuel d’utilisation du DIR-505 de D-Link...
Page 45: Assistant De Coniguration Du Réseau Sans Il
Il est également recommandé de cocher la case Use WPA encryption instead of WEP (Utiliser le chifrement WPA au lieu du WEP) pour attribuer le niveau de sécurité maximum à votre réseau sans il. Manuel d’utilisation du DIR-505 de D-Link...
Page 46 (clé de réseau) pour votre réseau sans il, puis cliquer sur Next (Suivant). La coniguration sans il est maintenant terminée. Cliquez sur Save (Enregistrer) pour enregistrer vos paramètres et terminer le processus de coniguration. Manuel d’utilisation du DIR-505 de D-Link...
Page 47: Coniguration Manuelle Du Réseau Sans Il
Si vous avez cliqué sur Manual Wireless Network Setup (Coniguration manuelle du réseau sans il) sur la page Wireless Settings (Paramètres sans il), l'écran suivant apparaît. Ici, vous pouvez conigurer les paramètres du réseau sans il du DIR-505. Après avoir réalisé vos modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 48 Canal sans il : Indique le paramètre du canal du DIR-505. Il peut être modiié pour s’ajuster au paramètre du canal d’un réseau sans il existant ou pour personnaliser le réseau sans il. Si vous activez le balayage automatique des canaux, cette option est désactivée.
Page 49 Choisissez d'utiliser le chifrement TKIP, AES ou les deux Cipher Type (Type de chifrement) : TKIP et AES pour votre réseau sans il. Clé pré-partagée : Saisissez le mot de passe (clé) de votre réseau sans il. Manuel d’utilisation du DIR-505 de D-Link...
Page 50 Saisissez l'adresse IP de votre serveur RADIUS. Address (Adresse IP du serveur RADIUS) : RADIUS Server Saisissez le port de votre serveur RADIUS. Port (Port du serveur RADIUS) : Secret partagé du Saisissez le secret partagé de votre serveur RADIUS. Serveur RADIUS : Manuel d’utilisation du DIR-505 de D-Link...
Page 51: Paramètres Réseau
Masque de Saisissez le masque de sous-réseau. Par défaut, il s'agit de sous-réseau : 255.255.255.0. Device Name Saisissez un nom pour le DIR-505. (Nom du périphérique) : Domaine local : Saisissez le nom de domaine (facultatif ). Activer le relais Décochez la case pour transférer les données des serveurs DNS :...
Page 52: Réservation Dhcp
MAC de votre PC) : Enregistrer : Cliquez sur Save (Enregistrer) pour enregistrer votre réservation DHCP. Vous devez tout de même cliquer sur Save Settings (Enregistrer les paramètres), en haut de l'écran, pour activer vos réservations DHCP. Manuel d’utilisation du DIR-505 de D-Link...
Page 53 IP et ainsi l'empêcher d'accéder à votre périphérique. Vous pouvez également cliquer sur le lien Reserve (Réserver) pour remplir automatiquement le formulaire Add DHCP Reservation (Ajouter une réservation DHCP) avec les données de cet ordinateur. Manuel d’utilisation du DIR-505 de D-Link...
Page 54: Media Server (Serveur Multimédia)
Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Enable Media Cochez cette case pour activer la fonction de serveur Server (Activer multimédia. le serveur multimédia) : Nom de Saisissez le nom du serveur multimédia. l’ordinateur : Manuel d’utilisation du DIR-505 de D-Link...
Page 55: Stockage
Stockage Cette page vous permet d'accéder aux ichiers stockés sur un disque dur externe USB ou une clé USB branchés dans le DIR-505, via votre réseau local ou Internet, à l'aide d'un navigateur Web ou de l'application SharePort Mobile pour votre smartphone ou votre tablette.
Page 56 USB branché au routeur. (Nombre de périphériques) : Lien d'accès Web Vous obtenez un lien direct vers l'interface d'accès Web sur à SharePort lequel vous pouvez cliquer ou que vous pouvez copier-coller. Manuel d’utilisation du DIR-505 de D-Link...
Page 57: Avancé
Le port public est le port vu depuis Internet, tandis que le port privé est celui utilisé par l’application sur l’ordinateur du réseau local. Type de Sélectionnez TCP, UDP, ou Les deux dans le menu déroulant. protocole : Manuel d’utilisation du DIR-505 de D-Link...
Page 58: Règles D'application
VoIP par Internet. Ces applications fonctionnent parfois diicilement via la traduction d'adresses de réseau (NAT). Les règles d'application permettent à certaines de ces applications de fonctionner avec le DIR-505. Si vous avez besoin d’exécuter des applications qui exigent plusieurs connexions, indiquez le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement), sélectionnez le type de protocole (TCP ou UDP), puis entrez les ports du pare-feu...
Page 59: Filtre D'adresse Mac
à votre point d'accès dans le menu déroulant Wireless Client List (Liste de clients sans fil), puis cliquer sur le bouton correspondant << pour renseigner l'adresse MAC automatiquement. Cliquez sur le bouton Clear (Supprimer) pour supprimer l'adresse MAC saisie. Manuel d’utilisation du DIR-505 de D-Link...
Page 60: Filtres Web
Web sont bloqués. URL/domaine Saisissez les sites Web à bloquer ou autoriser dans les zones du site Web : de texte. Toute adresse de site Web contenant le texte saisi sera bloquée. Manuel d’utilisation du DIR-505 de D-Link...
Page 61: Paramètres Du Pare-Feu
Il certiie que le traic généré durant la session est conforme au protocole. Anti-Spoof Check Activez cette fonction pour protéger le réseau de certains (Vériication de types d’attaques de type usurpation d’adresse IP. l’anti-usurpation d’adresse IP) : Manuel d’utilisation du DIR-505 de D-Link...
Page 62: Paramètres Sans Il Avancés
Paramètres sans il avancés Cet écran vous permet de déinir divers paramètres sans il avancés de votre DIR-505. À moins que vous ne rencontriez des problèmes spéciiques, il est recommandé de les laisser à leurs valeurs par défaut. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 63: Wps (Wi-Fi Protected Setup)
WPS (Wi-Fi Protected Setup) Le système WPS est un moyen simpliié de conigurer les paramètres de base du DIR-505. Il peut également servir à créer automatiquement une connexion sans il sécurisée à un client sans il. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 64: Paramètres Upnp
Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Activer UPnP : Pour utiliser la fonction Plug and Play universelle (UPnP ™ cochez la case Enabled (Activé). Manuel d’utilisation du DIR-505 de D-Link...
Page 65: Zone Invité
Ici, vous pouvez sélectionner entre None (Aucun), WEP, sécurité : WPA-Personal (WPA personnel) et WPA-Enterprise (WPA entreprise). Reportez-vous à la section « Paramètres sans il » en page 39 pour obtenir des informations sur la coniguration des diférents modes de sécurité. Manuel d’utilisation du DIR-505 de D-Link...
Page 66: Zone Démilitarisée
(Adresse IP de que vous voulez placer dans la DMZ. Vous pouvez utiliser la DMZ) : la zone déroulante pour sélectionner un périphérique, puis cliquer sur le bouton << pour renseigner automatiquement l'adresse IP de ce périphérique. Manuel d’utilisation du DIR-505 de D-Link...
Page 67: Maintenance
Maintenance Administrateur Cette page vous permet de modiier le mot de passe du compte administrateur pour conigurer les paramètres du DIR-505. Vous pouvez également activer l'authentiication graphique (CAPTCHA) sur cette page. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 68: Heure
Année, Mois, Jour, Heure, Minute et Seconde, puis cliquez sur Enregistrer les paramètres. Vous pouvez également cliquer sur le bouton Copier les paramètres horaires de votre ordinateur en bas de l'écran. Manuel d’utilisation du DIR-505 de D-Link...
Page 69: Système
Section 3 - Mode Routeur Système Cette page vous permet d'enregistrer et de restaurer votre coniguration, de réinitialiser et de redémarrer le DIR-505, ainsi que de supprimer tous les packs linguistiques ajoutés. Save Settings To Cliquez sur le bouton Save (Enregistrer) pour enregistrer Local Hard Drive les paramètres de coniguration actuels du Répéteur dans...
Page 70: Microprogramme
Microprogramme Cette page vous permet de mettre à jour le microprogramme du DIR-505. Vériiez que le microprogramme que vous voulez utiliser se trouve sur le disque dur local de l’ordinateur. Cliquez sur Browse (Parcourir) pour localiser le ichier du microprogramme à...
Page 71: Dns Dynamique
Section 3 - Mode Routeur DNS dynamique La fonction DDNS vous permet d'héberger un serveur (Web, FTP, de jeux, etc.) derrière votre DIR-505 en utilisant un nom de domaine que vous avez acquis (www.nomdedomainequelconque.com) avec votre adresse IP attribuée dynamiquement. La plupart des fournisseurs d’accès Internet haut débit attribuent des adresses IP dynamiques (changeantes).
Page 72: Contrôle Du Système
Test de ping : Le test de ping sert à envoyer des paquets de ping ain de tester si votre DIR-505 est actif sur Internet. Saisissez l’Adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur le bouton Ping.
Page 73: Tâches Planiiées
Section 3 - Mode Routeur Tâches planiiées Vous pouvez créer des calendriers et les utiliser avec certaines fonctions du DIR-505 pour que ces fonctions soient actives pendant certaines heures de la journée ou de la semaine. Nom : Saisissez un nom pour le nouveau calendrier.
Page 74: État
Section 3 - Mode Routeur État Informations sur le périphérique Cette page aiche les informations actuelles sur le DIR-505, ainsi que sur le réseau local et le réseau local sans il. Généralités : Aiche la version et la date du microprogramme.
Page 75: Journaux
Section 3 - Mode Routeur Journaux Le DIR-505 tient un journal des événements et activités qui sont automatiquement supprimés au redémarrage de ce périphérique. Options du Vous pouvez aicher plusieurs types de journaux : System journal : Activity (Activité du système), Debug Information (Informations de débogage), Attacks (Attaques),...
Page 76: Statistiques
Statistiques Le DIR-505 conserve les statistiques du traic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans il du réseau. Cliquez sur le bouton Refresh Statistics (Actualiser les statistiques) pour mettre à jour les informations ou cliquez sur le bouton Clear Statistics (Supprimer les statistiques) ain de réinitialiser toutes les statistiques.
Page 77: Sessions Internet
Une session Internet est une conversation entre un programme ou une application sur un ordinateur du côté du réseau local et un programme ou une application sur un ordinateur du côté du réseau étendu. Manuel d’utilisation du DIR-505 de D-Link...
Page 78: Réseau Sans Il
Réseau sans il Le tableau de clients sans il aiche une liste de clients sans il actuellement connectés. Ce tableau aiche également la durée de la connexion et l’adresse MAC des clients sans il connectés. Manuel d’utilisation du DIR-505 de D-Link...
Page 79: Aide
Section 3 - Mode Routeur Aide Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de coniguration. Cliquez sur un lien pour en savoir plus sur ce thème. Manuel d’utilisation du DIR-505 de D-Link...
Page 80: Mode Point D'accès
Vériiez que le bouton de sélection de mode se trouve en position Routeur/PA sur votre DIR-505. Si vous conigurez le DIR-505 pour la première fois, ouvrez votre navigateur Web, puis saisissez http://dlinkrouter dans la barre d'adresse. Vous allez être redirigé automatiquement vers l'écran Assistant de coniguration.
Page 81: Conigurer
Section 4 - Mode Point d'accès Conigurer Assistant de coniguration Si vous voulez conigurer le mode Point d'accès du DIR-505 à l'aide d'un assistant, cliquez sur Launch Wireless Setup Wizard (Lancer l'assistant de coniguration sans il). Pour conigurer votre DIR-505 manuellement, cliquez sur Wireless Setup (Coniguration sans il) pour conigurer votre connexion sans il ou cliquez sur LAN Setup (Coniguration du réseau local)
Page 82: Coniguration Sans Il
Section 4 - Mode Point d'accès Coniguration sans il Ici, vous pouvez conigurer les paramètres du réseau sans il du DIR-505. Après avoir réalisé vos modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Activer le Cochez cette case pour activer la fonction sans il. Si vous ne mode sans voulez pas utiliser le réseau sans il, décochez la case pour...
Page 83 Section 4 - Mode Point d'accès Le paramètre Auto Channel Scan (Balayage automatique Activer le balayage des canaux) peut être sélectionné pour que le DIR-505 puisse automatique des sélectionner le canal présentant le moins d’interférences. canaux : Canal sans il : Indique le paramètre du canal du DIR-505. Il peut être modiié...
Page 84 Choisissez d'utiliser le chifrement TKIP, AES ou les deux Cipher Type (Type de TKIP et AES pour votre réseau sans il. chifrement) : Clé pré- Saisissez le mot de passe (clé) de votre réseau sans il. partagée : Manuel d’utilisation du DIR-505 de D-Link...
Page 85 Saisissez l'adresse IP de votre serveur RADIUS. Address (Adresse IP du serveur RADIUS) : RADIUS Server Saisissez le port de votre serveur RADIUS. Port (Port du serveur RADIUS) : Secret partagé Saisissez le secret partagé de votre serveur RADIUS. du Serveur RADIUS : Manuel d’utilisation du DIR-505 de D-Link...
Page 86: Coniguration Du Réseau Local
Section 4 - Mode Point d'accès Coniguration du réseau local Ici, vous pouvez conigurer les paramètres du réseau du DIR-505. Après avoir réalisé vos modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Operation Il doit être placé en mode Point d'accès. Si vous voulez Mode (Mode de utiliser le mode Routeur, sélectionnez-le, puis cliquez sur...
Page 87: Avancé
Wireless Client List (Liste de clients sans il), puis cliquer sur le bouton correspondant << pour renseigner l'adresse MAC automatiquement. Cliquez sur le bouton Clear (Supprimer) pour supprimer l'adresse MAC saisie. Manuel d’utilisation du DIR-505 de D-Link...
Page 88: Paramètres Sans Il Avancés
Paramètres sans il avancés Cet écran vous permet de déinir divers paramètres sans il avancés de votre DIR-505. À moins que vous ne rencontriez des problèmes spéciiques, il est recommandé de les laisser à leurs valeurs par défaut. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 89: Wps (Wi-Fi Protected Setup)
WPS (Wi-Fi Protected Setup) Le système WPS est un moyen simpliié de conigurer les paramètres de base du DIR-505. Il peut également servir à créer automatiquement une connexion sans il sécurisée à un client sans il. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 90: Limites Appliquées À L'utilisateur
Limites appliquées à l'utilisateur Vous pouvez limiter le nombre de clients sans il que vous connectez à votre réseau sans il. Cela permet d'éviter que le DIR-505 ne soit surchargé en tentant de fournir un service à de trop nombreux clients et de s'assurer que le réseau sans il fonctionne souplement.
Page 91: Maintenance
Maintenance Administrateur Cette page vous permet de modiier le mot de passe du compte administrateur pour conigurer les paramètres du DIR-505. Vous pouvez également activer l'authentiication graphique (CAPTCHA) sur cette page. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 92: Système
Section 4 - Mode Point d'accès Système Cette page vous permet d'enregistrer et de restaurer votre coniguration, de réinitialiser et de redémarrer le DIR-505, ainsi que de supprimer tous les packs linguistiques ajoutés. Save Settings To Cliquez sur le bouton Save (Enregistrer) pour enregistrer Local Hard Drive les paramètres de coniguration actuels du Répéteur...
Page 93: Microprogramme
Microprogramme Cette page vous permet de mettre à jour le microprogramme du DIR-505. Vériiez que le microprogramme que vous voulez utiliser se trouve sur le disque dur local de l’ordinateur. Cliquez sur Browse (Parcourir) pour localiser le ichier du microprogramme à...
Page 94: Heure
Année, Mois, Jour, Heure, Minute et Seconde, puis cliquez sur Enregistrer les paramètres. Vous pouvez également cliquer sur le bouton Copier les paramètres horaires de votre ordinateur en bas de l'écran. Manuel d’utilisation du DIR-505 de D-Link...
Page 95: Contrôle Du Système
Cette page vous permet de faire un test de ping ain de vériier votre connectivité Internet. Le test de ping sert à envoyer des paquets de ping ain de tester si votre DIR-505 est actif sur Internet. Saisissez l’Adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur le bouton Ping.
Page 96: Tâches Planiiées
Section 4 - Mode Point d'accès Tâches planiiées Vous pouvez créer des calendriers et les utiliser avec certaines fonctions du DIR-505 pour que ces fonctions soient actives pendant certaines heures de la journée ou de la semaine. Nom : Saisissez un nom pour le nouveau calendrier.
Page 97: État
Section 4 - Mode Point d'accès État Informations sur le périphérique Cette page aiche les informations actuelles sur le DIR-505, ainsi que sur le réseau local et le réseau local sans il. Généralités : Aiche la version et la date du microprogramme.
Page 98: Journaux
Section 4 - Mode Point d'accès Journaux Le DIR-505 tient un journal des événements et activités qui sont automatiquement supprimés au redémarrage de ce périphérique. Options du Vous pouvez aicher plusieurs types de journaux : System journal : Activity (Activité du système), Debug Information (Informations de débogage), Attacks (Attaques),...
Page 99: Statistiques
Statistiques Le DIR-505 conserve les statistiques du traic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans il du réseau. Cliquez sur le bouton Refresh Statistics (Actualiser les statistiques) pour mettre à jour les informations ou cliquez sur le bouton Clear Statistics (Supprimer les statistiques) ain de réinitialiser toutes les statistiques.
Page 100: Réseau Sans Il
Réseau sans il Le tableau de clients sans il aiche une liste de clients sans il actuellement connectés. Ce tableau aiche également la durée de la connexion et l’adresse MAC des clients sans il connectés. Manuel d’utilisation du DIR-505 de D-Link...
Page 101: Aide
Section 4 - Mode Point d'accès Aide Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de coniguration. Cliquez sur un lien pour en savoir plus sur ce thème. Manuel d’utilisation du DIR-505 de D-Link...
Page 102: Mode Répéteur
Répéteur. Vériiez que le bouton de sélection de mode se trouve en position Répéteur sur votre DIR-505. Conigurer Si vous voulez conigurer le mode Répéteur du DIR-505 à l'aide d'un assistant, cliquez sur Setup Wizard (Assistant de coniguration). Pour conigurer votre DIR-505 manuellement, cliquez sur Wireless Setup (Coniguration sans il) pour conigurer votre connexion sans il ou cliquez sur LAN Setup (Coniguration du réseau local)
Page 103: Assistant De Coniguration
Section 5 - Mode Répétiteur Assistant de coniguration Cet assistant est conçu pour vous aider à conigurer votre DIR-505 en tant que Répéteur. Si vous conigurez votre DIR-505 pour la première fois, cliquez sur Next (Suivant) pour lancer l'assistant de coniguration.
Page 104 Cliquez sur Next (Suivant) pour continuer. Veuillez patienter pendant que votre périphérique recherche les réseaux Wi-Fi disponibles. Sélectionnez le réseau auquel vous souhaitez que votre péri- phérique se connecte, puis cliquez sur Connect (Connecter) pour continuer. Manuel d’utilisation du DIR-505 de D-Link...
Page 105: Coniguration Sans Il
Section 5 - Mode Répétiteur Coniguration sans il Cette section vous permet de conigurer manuellement les paramètres sans il de votre Répéteur D-Link. Après avoir efec- tué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Activer le Cochez cette case pour activer la fonction sans il.
Page 106 Choisissez d'utiliser le chifrement TKIP, AES ou les deux Cipher Type (Type de TKIP et AES pour votre réseau sans il. chifrement) : Clé pré- Saisissez le mot de passe (clé) de votre réseau sans il. partagée : Manuel d’utilisation du DIR-505 de D-Link...
Page 107: Coniguration Du Réseau Local
Section 5 - Mode Répétiteur Coniguration du réseau local Cette section vous permet de modiier les paramètres du réseau local du DIR-505. Après avoir réalisé vos modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Device Name Saisissez le Device Name (Nom du périphérique) du DIR-505.
Page 108 Si vous choisissez Static IP (IP statique) comme type de connexion : Adresse IP : Entrez l’adresse IP que le DIR-505 doit utiliser. L’adresse IP par défaut est 192.168.0.1. Si vous la modiiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué...
Page 109: Avancé
Paramètres sans il avancés Cet écran vous permet de déinir divers paramètres sans il avancés de votre DIR-505. À moins que vous ne rencontriez des problèmes spéciiques, il est recommandé de les laisser à leurs valeurs par défaut. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 110: Coniguration Sécurisée Du Wii
Coniguration sécurisée du Wii Le système WPS est un moyen simpliié de conigurer les paramètres de base du DIR-505. Il peut également servir à créer automatiquement une connexion sans il sécurisée à un client sans il. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 111: Maintenance
Maintenance Administrateur Cette page vous permet de modiier le mot de passe du compte administrateur pour conigurer les paramètres du DIR-505. Vous pouvez également activer l'authentiication graphique (CAPTCHA) sur cette page. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 112: Système
Section 5 - Mode Répétiteur Système Cette page vous permet d'enregistrer et de restaurer votre coniguration, de réinitialiser et de redémarrer le DIR-505, ainsi que de supprimer tous les packs linguistiques ajoutés. Save Settings To Cliquez sur le bouton Save (Enregistrer) pour enregistrer Local Hard Drive les paramètres de coniguration actuels du Répéteur dans...
Page 113: Microprogramme
Microprogramme Cette page vous permet de mettre à jour le microprogramme du DIR-505. Vériiez que le microprogramme que vous voulez utiliser se trouve sur le disque dur local de l’ordinateur. Cliquez sur Browse (Parcourir) pour localiser le ichier du microprogramme à...
Page 114: Heure
Année, Mois, Jour, Heure, Minute et Seconde, puis cliquez sur Enregistrer les paramètres. Vous pouvez également cliquer sur le bouton Copier les paramètres horaires de votre ordinateur en bas de l'écran. Manuel d’utilisation du DIR-505 de D-Link...
Page 115: État
Section 5 - Mode Répétiteur État Informations sur le périphérique Cette page aiche les informations actuelles sur le DIR-505, ainsi que sur le réseau local et le réseau local sans il. Généralités : Aiche la version et la date du microprogramme.
Page 116: Journaux
Section 5 - Mode Répétiteur Journaux Le DIR-505 tient un journal des événements et activités qui sont automatiquement supprimés au redémarrage de ce périphérique. Options du Vous pouvez aicher plusieurs types de journaux : System journal : Activity (Activité du système), Debug Information (Informations de débogage), Attacks (Attaques),...
Page 117: Statistiques
Statistiques Le DIR-505 conserve les statistiques du traic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans il du réseau. Cliquez sur le bouton Refresh Statistics (Actualiser les statistiques) pour mettre à jour les informations ou cliquez sur le bouton Clear Statistics (Supprimer les statistiques) ain de réinitialiser toutes les statistiques.
Page 118: Aide
Section 5 - Mode Répétiteur Aide Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de coniguration. Cliquez sur un lien pour en savoir plus sur ce thème. Manuel d’utilisation du DIR-505 de D-Link...
Page 119: Mode Point D'accès Wi-Fi
Mode Point d'accès Wi-Fi Cette section décrit l'interface de coniguration du mode Borne Wi-Fi. Vériiez que le bouton de sélection de mode se trouve en position Borne Wi-Fi sur votre DIR-505. Conigurer Assistant de coniguration rapide Si vous utilisez ce périphérique pour la première fois, vous êtes redirigé...
Page 120 Si vous voulez utiliser un autre nom de réseau sans il et un autre mot de passe, décochez la case, puis saisissez le nom de réseau et le mot de passe que vous voulez utiliser. Votre coniguration est maintenant terminée. Cliquez sur Enre- gistrer pour terminer. Manuel d’utilisation du DIR-505 de D-Link...
Page 121: Coniguration De La Borne Wi-Fi
Coniguration de la borne Wi-Fi La page de coniguration de la borne Wi-Fi vous permet de saisir les paramètres de la borne Wi-Fi à laquelle le DIR-505 se connectera et à laquelle il accèdera. Veuillez noter que ces paramètres sont diférents de ceux du réseau sans il créés par le DIR-505 auquel vous connectez vos périphériques.
Page 122 Cochez cette case pour activer la connexion à une borne Setup Wi-Fi par WPS. Pour utiliser le WPS, cliquez sur le bouton (Coniguration Process WPS (Traiter le WPS), puis appuyez sur le bouton sécurisée du WPS du routeur de la borne Wi-Fi. Wii) : Manuel d’utilisation du DIR-505 de D-Link...
Page 123: Coniguration Du Réseau Local Sans Il
Coniguration du réseau local sans il Cette section vous permet de conigurer les paramètres de réseau local sans il de votre routeur D-Link. Vous pouvez ainsi conigurer le réseau sans il auquel connecter vos PC et périphériques. Vous pouvez créer un nouveau nom de réseau Wi-Fi (SSID) pour votre réseau local Wi-Fi (réseau local sans il) ou utiliser le même nom de réseau sans il (SSID) que celui auquel la...
Page 124 WPS pour les clients sans il. Vous pouvez ensuite cliquer sur Setup (Coniguration le bouton Process WPS (Traiter le WPS), puis appuyer sur le sécurisée du Wii) : bouton WPS de votre client pour conigurer une connexion. Manuel d’utilisation du DIR-505 de D-Link...
Page 125: Coniguration Du Réseau Local
Section 6 - Mode Borne Wi-Fi Coniguration du réseau local Cette section vous permet de modiier les paramètres du réseau local de votre DIR-505 et de conigurer les paramètres DHCP. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 126: Media Server (Serveur Multimédia)
Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Enable Media Cochez cette case pour activer la fonction de serveur Server (Activer multimédia. le serveur multimédia) : Nom de Saisissez le nom du serveur multimédia. l’ordinateur : Manuel d’utilisation du DIR-505 de D-Link...
Page 127: Stockage
Stockage Cette page vous permet d'accéder aux ichiers stockés sur un disque dur externe USB ou une clé USB branchés dans le DIR-505, via votre réseau local ou Internet, à l'aide d'un navigateur Web ou de l'application SharePort Mobile pour votre smartphone ou votre tablette.
Page 128 USB branché au routeur. (Nombre de périphériques) : Lien d'accès Web Vous obtenez un lien direct vers l'interface d'accès Web sur à SharePort lequel vous pouvez cliquer ou que vous pouvez copier-coller. Manuel d’utilisation du DIR-505 de D-Link...
Page 129: Avancé
à se connecter ou bloquer l'accès à toutes les adresses MAC répertoriées. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Remarque : Les périphériques câblés connectés au port Ethernet du DIR-505 auront toujours accès au réseau. Paramètres Conigurez le fonctionnement du iltrage MAC en utilisant la zone d'accès sans il :...
Page 130: Paramètres Sans Il Avancés
Paramètres sans il avancés Cet écran vous permet de déinir divers paramètres sans il avancés de votre DIR-505. À moins que vous ne rencontriez des problèmes spéciiques, il est recommandé de les laisser à leurs valeurs par défaut. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 131: Maintenance
Maintenance Administrateur Cette page vous permet de modiier le mot de passe du compte administrateur pour conigurer les paramètres du DIR-505. Vous pouvez également activer l'authentiication graphique (CAPTCHA) sur cette page. Après avoir efectué les modiications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Page 132: Système
Section 6 - Mode Borne Wi-Fi Système Cette page vous permet d'enregistrer et de restaurer votre coniguration, de réinitialiser et de redémarrer le DIR-505, ainsi que de supprimer tous les packs linguistiques ajoutés. Save Settings To Cliquez sur le bouton Save (Enregistrer) pour enregistrer Local Hard Drive les paramètres de coniguration actuels du Répéteur dans...
Page 133: Microprogramme
Microprogramme Cette page vous permet de mettre à jour le microprogramme du DIR-505. Vériiez que le microprogramme que vous voulez utiliser se trouve sur le disque dur local de l’ordinateur. Cliquez sur Browse (Parcourir) pour localiser le ichier du microprogramme à...
Page 134: Heure
Pour saisir l’heure manuellement, saisissez les valeurs dans les champs Année, Mois, Jour, Heure, Minute et Seconde, puis cliquez sur Enregistrer les paramètres. Vous pouvez également cliquer sur le bouton Copier les paramètres horaires de votre ordinateur en bas de l'écran. Manuel d’utilisation du DIR-505 de D-Link...
Page 135: État
Section 6 - Mode Borne Wi-Fi État Informations sur le périphérique Cette page aiche les informations actuelles sur le DIR-505, ainsi que sur le réseau local et le réseau local sans il. Généralités : Aiche la version et la date du microprogramme.
Page 136: Journaux
Section 6 - Mode Borne Wi-Fi Journaux Le DIR-505 tient un journal des événements et activités qui sont automatiquement supprimés au redémarrage de ce périphérique. Options du Vous pouvez aicher plusieurs types de journaux : System journal : Activity (Activité du système), Debug Information (Informations de débogage), Attacks (Attaques),...
Page 137: Statistiques
Section 6 - Mode Borne Wi-Fi Statistiques Le DIR-505 conserve les statistiques du traic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans il du réseau. Le compteur de traic se réinitialise si le DIR-505 est redémarré.
Page 138: Aide
Section 6 - Mode Borne Wi-Fi Aide Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de coniguration. Cliquez sur un lien pour en savoir plus sur ce thème. Manuel d’utilisation du DIR-505 de D-Link...
Page 139: Connexion D'un Client Sans Il
WPS (ou un utilitaire logiciel équipé du WPS) sur lequel vous pouvez appuyer pour vous connecter au routeur DIR-505. Veuillez vous reporter au manuel d'utilisation du périphérique sans il que vous voulez connecter pour être sûr de bien comprendre comment activer le WPS. Ensuite, passez aux étapes suivantes : Étape 1 -...
Page 140: Windows® 7
Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée. 1. Cliquez sur l'icône sans il dans la zone de notiication (en bas à droite). Icône de réseau sans il 2. L'utilitaire aiche tous les réseaux sans il disponibles dans votre zone. Manuel d’utilisation du DIR-505 de D-Link...
Page 141 à Internet, vériiez les paramètres TCP/IP de votre adaptateur sans il. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. 4. La fenêtre suivante apparaît pendant que l'ordinateur tente de se connecter au routeur. Manuel d’utilisation du DIR-505 de D-Link...
Page 142 La connexion au réseau sans il prendre 20 à 30 secondes. Si elle échoue, vériiez que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans il. Manuel d’utilisation du DIR-505 de D-Link...
Page 143: Wps
Section 7 - Connexion d'un client sans il La fonction WPS du DIR-505 peut être conigurée à l'aide de Windows® 7. Procédez comme suit pour utiliser Windows® 7 ain de conigurer la fonction WPS : 1. Cliquez sur le bouton Démarrer et sélectionnez Ordinateur.
Page 144 4. Saisissez le code PIN du WPS (aiché dans la fenêtre WPS de l'écran LCD du routeur ou dans le menu Coniguration > Coniguration sans il de l'interface Web du routeur), puis cliquez sur Suivant. Manuel d’utilisation du DIR-505 de D-Link...
Page 145 Section 7 - Connexion d'un client sans il 5. Saisissez un nom pour identiier le réseau. 6. Pour conigurer les paramètres avancés, cliquez sur l'icône Cliquez sur Next (Suivant) pour continuer. Manuel d’utilisation du DIR-505 de D-Link...
Page 146 Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un périphérique sans il d'ancienne génération au réseau. 9. Cliquez sur Fermer pour terminer la coniguration WPS. Manuel d’utilisation du DIR-505 de D-Link...
Page 147: Windows Vista
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vériiez les paramètres TCP/IP de votre adaptateur sans il. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. Manuel d’utilisation du DIR-505 de D-Link...
Page 148: Wpa/Wpa2
(en bas à droite de l’écran). Sélectionnez Connect to a network (Connexion à un réseau). 2. Sélectionnez le réseau sans il (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connecter. Manuel d’utilisation du DIR-505 de D-Link...
Page 149 La connexion au réseau sans il prendre 20 à 30 secondes. Si elle échoue, vériiez que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans il. Manuel d’utilisation du DIR-505 de D-Link...
Page 150: Wps/Wcn 2.0
(Réinitialiser le PIN par défaut). Si vous utilisez un logiciel tiers pour conigurer la protection Wi-Fi, suivez attentivement les instructions. Ensuite, passez à la section suivante pour conigurer le routeur que vous venez de paramétrer. Manuel d’utilisation du DIR-505 de D-Link...
Page 151: Windows® Xp
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vériiez les paramètres TCP/IP de votre adaptateur sans il. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. Manuel d’utilisation du DIR-505 de D-Link...
Page 152: Wpa/Wpa2
(en bas à droite de l’écran). Sélectionnez Aicher les réseaux sans il disponibles. 2. Sélectionnez le réseau sans il (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connecter). Manuel d’utilisation du DIR-505 de D-Link...
Page 153 La connexion au réseau sans il prendre 20 à 30 secondes. Si elle échoue, veuillez vériier que les paramètres de WPA-PSK sont corrects. La phrase de passe WPA-PSK doit être strictement identique à celle du routeur sans il. Manuel d’utilisation du DIR-505 de D-Link...
Page 154: Résolution Des Problèmes
1. Pourquoi n’ai-je pas accès à l’utilitaire de coniguration Web? Lorsque vous saisissez l’adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou n'avez pas à être connecté à Internet. L’utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à...
Page 155 • Fermez votre navigateur Web (s’il est ouvert), puis rouvrez-le. • Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l’adresse IP de votre routeur D-Link dans la barre d’adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.
Page 156 Vista®, et 7 saisissent cmd) et appuient sur Entrée (ou OK). • Lorsque la fenêtre s’ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante : ping [url] [-f] [-l] [valeur MTU] Exemple : ping yahoo.com -f -l 1472 Manuel d’utilisation du DIR-505 de D-Link...
Page 157 • Pour modiier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Enregistrer les paramètres pour enregistrer vos paramètres. • Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modiier par étapes de dix. Manuel d’utilisation du DIR-505 de D-Link...
Page 158: Annexe A - Bases De La Connexion Sans Il
à votre domicile, au bureau ou sur des réseaux sans il publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans il D-Link vous permet d’accéder en toute sécurité aux données que vous voulez, quand et où...
Page 159: Déinition De « Sans Il
Pourquoi la technologie sans il D-Link ? D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link ofre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.
Page 160 Qui utilise la technologie sans il ? Ces dernières années, la technologie sans il est devenue si populaire que tout le monde l’utilise, à domicile comme au bureau; D-Link ofre une solution sans il adaptée. Accueil • Ofre un accès haut débit à toutes les personnes du domicile • Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
Page 161: Conseils
La connexion sans il dans des lieux publics est généralement appelée « points d’accès sans il ». En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez accéder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.
Page 162: Bases De La Mise En Réseau
Bases de la mise en réseau Vériiez votre adresse IP Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut déinir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans il). Pour vériier votre adresse IP, procédez comme suit.
Page 163: Attribution Statique D'une Adresse Ip
Déinissez le même Primary DNS (DNS principal) que celui de l’adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI. Étape 5 Double-cliquez sur OK pour enregistrer vos paramètres. Manuel d’utilisation du DIR-505 de D-Link...
Page 164: Caractéristiques Techniques
La plage de fréquences varie en fonction des réglementations locales. La fonction d'application SharePort Mobile est uniquement disponible en mode Routeur ou Borne Wi-Fi. L'application QRS Mobile est réservée à la coniguration du mode Routeur. Manuel d’utilisation du DIR-505 de D-Link...
Page 165: Déclaration Relative Au Code Gpl
Déclaration relative au code GPL Ce produit D-Link comprend des codes de logiciel développés par des tiers, y compris des codes de logiciel soumis à la Licence Publique Générale GNU ( « GPL ») ou à la Licence Publique Générale GNU Limitée (« LGPL »). Le cas échéant, les conditions de la GPL et de la LGPL, et les informations sur l'obtention de l'accès au codes GPL et LGPL utilisés dans ce...
Page 166 GPL pour interdire cette pratique pour ces produits. Si de tels problèmes surgissent de manière considérable dans d'autres domaines, nous sommes prêts à étendre cette disposition à ces domaines dans de futures versions de la GPL, au besoin, pour protéger la liberté des utilisateurs. Manuel d’utilisation du DIR-505 de D-Link...
Page 167: Conditions Générales
« Transférer » une œuvre signiie la difuser de toute manière permettant à des tiers d'en créer des copies ou d'en recevoir. Une simple interaction avec un utilisateur par le biais d'un réseau informatique, sans envoi de copie, n'est pas un transfert. Manuel d’utilisation du DIR-505 de D-Link...
Page 168 La Source correspondante n'a pas besoin d'inclure quoi que ce soit que les utilisateurs puissent reproduire automatiquement à partir d'autres parties de la Source correspondante. La Source correspondante d'une œuvre sous forme de code source est l'œuvre elle-même. Manuel d’utilisation du DIR-505 de D-Link...
Page 169 Licence et les termes non permissifs ajoutés conformément à la section 7 de l'accord s'appliquent au code, que vous laissez intacts tous les avis d'absence de garantie et que vous donnez à tous les bénéiciaires une copie de la présente Licence avec le Programme. Manuel d’utilisation du DIR-505 de D-Link...
Page 170 Vous pouvez transférer une œuvre protégée sous la forme d'un code objet, aux termes des sections 4 et 5, attendu que vous transférez également la Source correspondante lisible sur machine aux termes de la présente Licence de l'une des manières suivantes : Manuel d’utilisation du DIR-505 de D-Link...
Page 171 Source correspondante de l'œuvre sont proposés au grand public, sans frais, conformément à la sous-section Il est inutiles d'intégrer la partie séparable du code objet, dont le code source est exclu de la Source correspondante en tant que Bibliothèque système, dans le transfert de l'œuvre de code objet. Manuel d’utilisation du DIR-505 de D-Link...
Page 172 (avec une mise en œuvre disponible pour le public sous forme de code source) et ne doivent nécessiter aucun mot de passe ou clé spéciique pour le décompactage, la lecture ou la copie. Manuel d’utilisation du DIR-505 de D-Link...
Page 173 (ou des versions modiiées de celui-ci), avec prises en charge contractuelles de responsabilité envers le bénéiciaire, pour toute responsabilité que ces prises en charge contractuelles imposent directement auxdits concédants de licence et auteurs. Manuel d’utilisation du DIR-505 de D-Link...
Page 174 Licence. Si vos droits ont été annulés et n'ont pas été rétablis de manière permanente, vous ne remplissez pas les critères pour recevoir de nouvelles licences pour ledit matériel aux termes de la section 10. Manuel d’utilisation du DIR-505 de D-Link...
Page 175 Licence et vous ne pouvez pas déclencher de litige (y compris plainte reconventionnelle ou contre-prétention à un procès) en alléguant qu'une quelconque demande de brevet fait l'objet d'une infraction en réalisant, utilisant, vendant, mettant en vente ou important le Programme ou toute partie le constituant. Manuel d’utilisation du DIR-505 de D-Link...
Page 176 œuvre protégée et octroyez une licence de brevet à certains tiers recevant l'œuvre protégée les autorisant à utiliser, difuser, modiier ou transférer une copie donnée de l'œuvre protégée, la licence de brevet que vous octroyez est automatiquement étendue à tous les bénéiciaires de l'œuvre protégée et des œuvres en découlant. Manuel d’utilisation du DIR-505 de D-Link...
Page 177 Les termes de la présente Licence demeureront applicables à la partie constituant l'œuvre protégée, mais les exigences spéciales de la Licence Publique Générale GNU Afero, section 13, relative à l'interaction sur un réseau, s'appliqueront à la combinaison en tant que telle. Manuel d’utilisation du DIR-505 de D-Link...
Page 178 MANQUE D'EXACTITUDE DES DONNÉES, LES PERTES ENDURÉES PAR VOUS-MÊME OU TOUT TIERS OU L'INCAPACITÉ DU PROGRAMME À FONCTIONNER AVEC TOUT AUTRE PROGRAMME), MÊME SI LE DÉTENTEUR OU TOUT AUTRE PARTIE AVAIT CONNAISSANCE DU RISQUE QUE CES DOMMAGES SURVIENNENT. Manuel d’utilisation du DIR-505 de D-Link...
Page 179 à leurs termes, les tribunaux compétents appliqueront la loi locale s'approchant le plus d'un rejet absolu de responsabilité civile vis- à-vis du Programme, sauf si une garantie ou une prise en charge de responsabilité accompagne une copie du Programme contre compensation. Manuel d’utilisation du DIR-505 de D-Link...
Page 180: Déclarations De Sécurité
Lorsque vous installez et utilisez l'équipement, laissez une distance minimum de 20 cm entre l'élément rayonnant et vous. Ain de maintenir la conformité aux normes d'exposition RF de la FCC, veuillez éviter tout contact direct avec l'antenne pendant la transmission. Manuel d’utilisation du DIR-505 de D-Link...
Page 181 Les conditions de fonctionnement sont sujettes à deux conditions : (1) Ce périphérique ne doit pas causer d’interférence et (2) Ce périphérique doit accepter toute interférence, y compris celles qui peuvent perturber son bon fonctionnement. Manuel d’utilisation du DIR-505 de D-Link...

D-Link DIR-505 Manuel D'utilisation

Liens rapides

Manuels Connexes pour D-Link DIR-505

Sommaire des Matières pour D-Link DIR-505

Table des Matières
