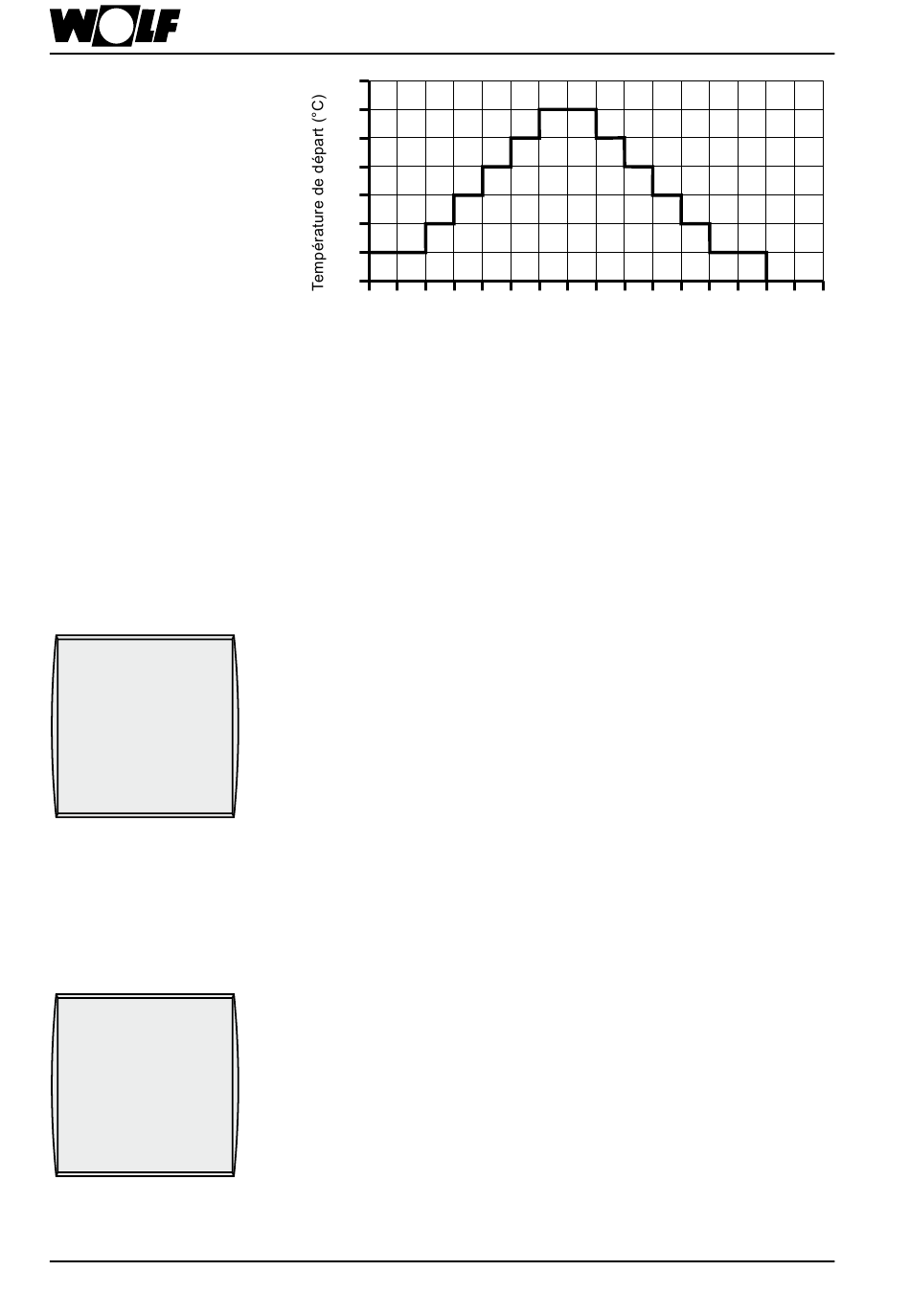

Fig. :
Déroulement dans le temps
de la température de départ
pendant le séchage de sol
Durée de fonctionnement
continu, pompe de circuit
de vanne mélangeuse
Paramètre MI 06
MI 06
3
Réglage en usine : 3 min
Plage de réglage : de 0 à 30 min
Plage proportionnelle, circuit
de vanne mélangeuse
Paramètre MI 07
MI 07
12
Réglage en usine : 12 K
Plage de réglage : de 5 à 40 K
26
Niveau technicien, paramètres
55
50
45
40
35
30
25
20
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Durée de fonctionnement du séchage de sol (jours)
Attention :
Le déroulement dans le temps et la température de départ maximale
doivent être concertés avec le poseur de chape car sinon le sol risque
d'être endommagée, en particulier par des fissures.
Après une panne secteur, le programme séchage de sol continue de
fonctionner sans interruption. Le nombre de jours restants est affiché à
l'écran (BM).
S'il n'y a plus de demande de chaleur de la part du circuit de vanne mélan-
geuse, la pompe de circuit de vanne mélangeuse continue de fonctionner
pour la durée réglée afin d'éviter un arrêt de sécurité de la chaudière aux
températures élevées.
La plage proportionnelle désigne une fenêtre de température située par
rapport à la consigne de valeur réglée pour la régulation (température de
départ) dans laquelle une régulation à action progressive est effectuée.
En dehors de cette plage, l'élément de réglage est ouvert ou fermé en
permanence en fonction de la direction de l'écart. La plage proportionnelle
doit être réglée de sorte à garantir un comportement de régulation stable.
Ceci dépend de la durée de fonctionnement du servo-moteur de vanne
mélangeuse. Pour les servo-moteurs de vanne mélangeuse à courte
durée de fonctionnement (par ex. 2 min), il convient de régler une grande
fenêtre de température (par ex. 40 K) et inversement, une petite fenêtre de
température (par ex. 10 K) pour les servo-moteurs de vanne mélangeuse
à longue durée de fonctionnement (par ex. > 10 min).
Le réglage en usine est parfaitement adapté aux servo-moteurs de vanne
mélangeuse du jeu de tuyauterie et ne doit pas être modifié.
Des plages de réglage trop petites entraînent des variations de régu-
lation permanentes, des plages trop grandes des durées totales de
réglage plus longues.
