Alimentation eBus

Paramètre HG34
HG34
2
Réglage en usine : 2
Plage de réglage : 0 / 1 / 2
Réglage individuel : _________
Entrée 0 - 5 V
pour syst. de gestion à dist.
Paramètre HG35
HG35
0
Réglage d'usine : 0
Plage de réglage : 0 / 1
Réglage individuel : _________
Protection antigel de consigne
de la chaudière / du collecteur
3061848_1110
Niveau technicien, paramètres
Le paramètre HG34 permet d'activer l'alimentation eBus de trois
façons différentes.
La signification des réglages est la suivante :
0 → Alimentation eBus arrêtée
1 → Alimentation eBus activée
2 → Alimentation eBus automatique
Avec le paramètre HG35, l'entrée 0 - 5 V pour le système de
gestion à distance peut être commutée.
Les réglages ont les significations suivantes :
0 → Raccordement de la sonde extérieure
Lors de la mise en service, la régulation vérifie si une sonde
extérieure est raccordée et où elle est raccordée.
1 → Entrée 0 - 5 V (pas de raccordement de la sonde extérieure)
Le signal de tension de l'entrée 0 - 5 V est utilisé comme grandeur de
référence pour fixer la température de consigne du collecteur / de la
chaudière (indépendamment de la position du sélecteur de programme
sur le module de commande).
Limitation de la temp. de départ de consigne par TV
La pompe de circuit de chaudière devient une pompe d'alimentation.
Pompe allumée en cas d'activation du brûleur.
Fonctionnement continu de la pompe conformément à HG07.

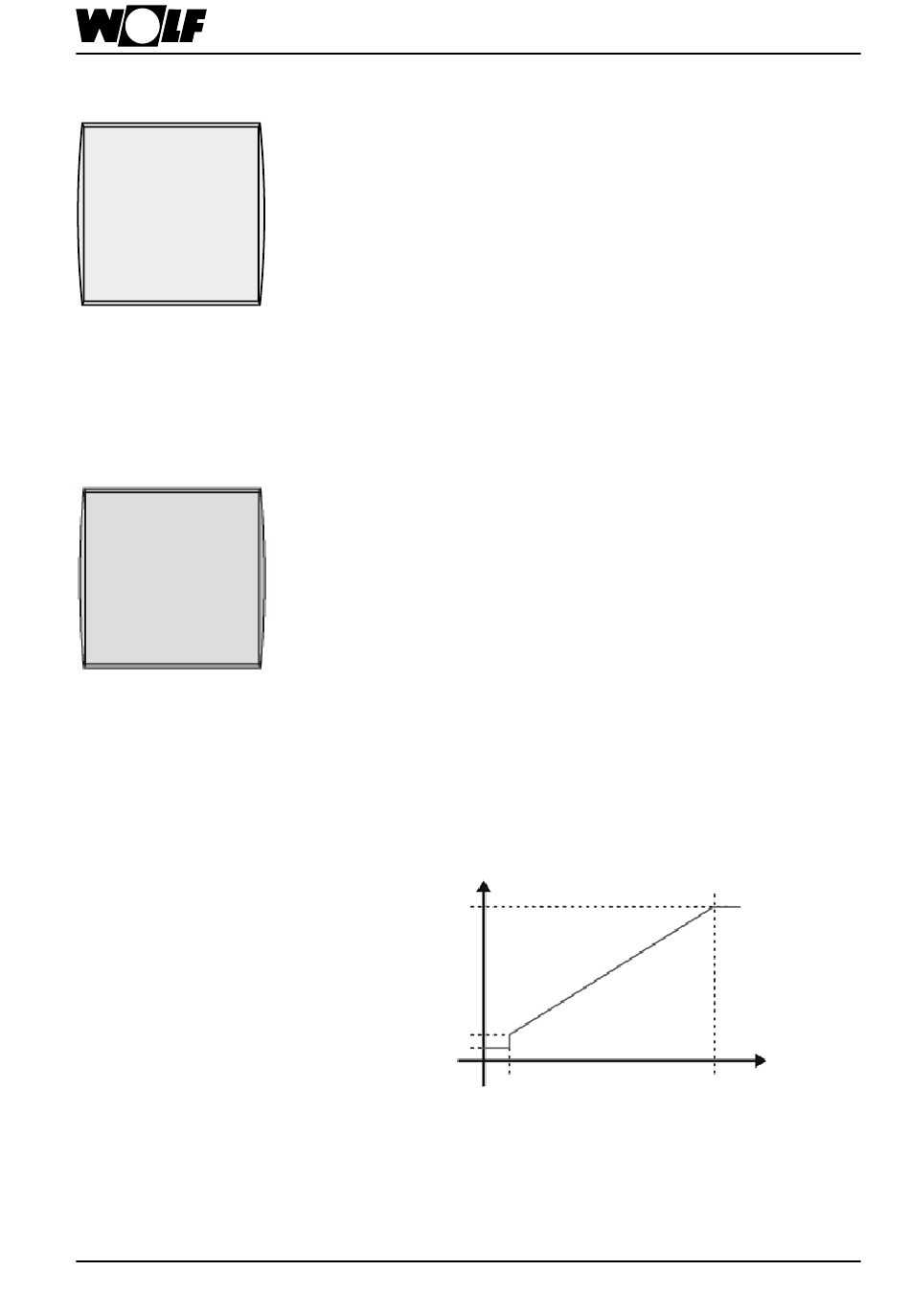

Conformément à la fonction de transmission (voir diagramme), la tem-
pérature de consigne est calculée en fonction de la tension d'entrée.
Température de consigne de la
chaudière / du collecteur en [°C]
90
38
1
Indication :
Avant de raccorder le système de gestion à distance, le paramètre HG35
doit être réglé sur 1 et le paramètre d'installation A06 (régler la sonde
extérieure) sur « 0 ». Débrancher le réseau, raccordement du système
de gestion à distance sur connecteur « AF ». Raccorder à nouveau le
réseau. Autrement une sonde extérieure pourrait déjà être détectée pour
un tension minimale → FC15
ou TK .
max. max.
Entrée en [V]
5
