RotaCut®
RCX-58G
7.4
Remplacement de la grille de coupe
(voir la figure « Montage de la grille de coupe »)
1.
Desserrer les 8 vis à tête hexagonale (pos. 1) de fixation de la grille de coupe et démonter la grille de
coupe (la grille peut être tournée une fois).
2.
Nettoyer la surface d'appui de la grille de coupe, débarrasser les vis de leur huile et de leur graisse.
3.
Attention ! A chaque remplacement de la grille de coupe, remplacer les deux joints mousse PU (pos.
22 sur le schéma « Vue éclatée pour le changement de joint cartouche ») dans le paquet d'étanchéité
du support de grille.
4.
Enduire régulièrement les vis à tête hexagonale (pos. 1) avec de la pâte Anti-Seize afin d'éviter un
« grippage » de l'inox.
5.
Monter la grille de coupe avec les vis à tête hexagonale (pos. 1).
Couple de serrage
Couple de serrage pour le montage de
la vis à tête hexagonale pour la fixation de la grille de coupe :
vis à tête hexagonale en inox pour la fixation de la grille de coupe

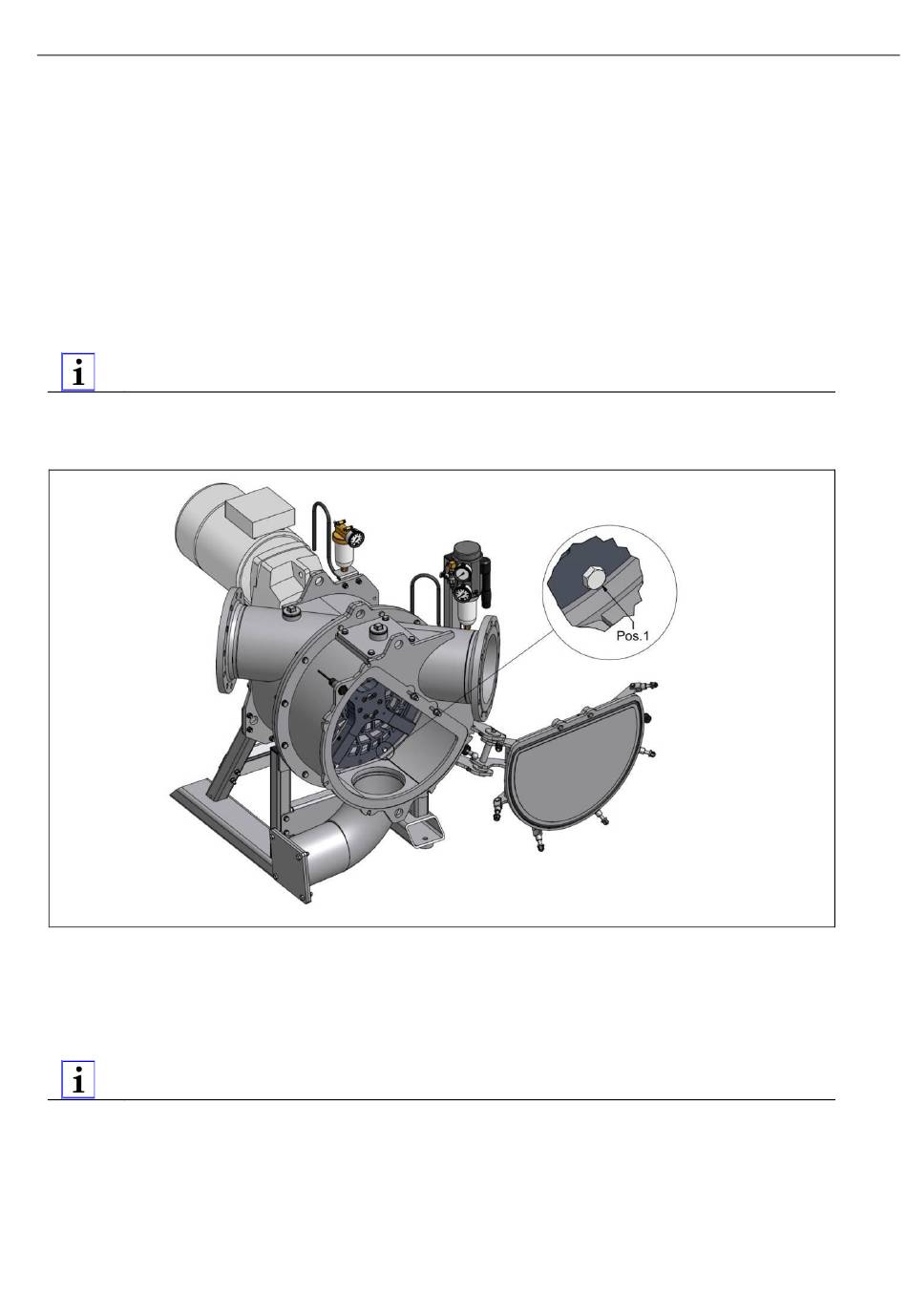

Fig. 21 : montage de la grille de coupe
7.5
Montage du rotor
1.
Avant de monter les vis de fixation dans le rotor des couteaux, poser six paires de rondelles d'arrêt
neuves (pos. 6 sur la fig. « Vue éclatée pour le changement de garniture mécanique d'étanchéité
Cartridge ») dans le rotor des couteaux.
Couple de serrage
Couple de serrage des
vis de fixation rotor des couteaux :
Vis de fixation inox dans le rotor des couteaux :
2.
Resserrer la vis de déblocage sur le lobe rotatif ACC.
3.
Fermer la fenêtre de maintenance du protecteur ACC.
4.
Régler la prétension des couteaux à l'aide du régulateur de pression du transmetteur de pression (voir
chap. « Réglage de la pression de précontrainte sur le régulateur de pression »).
137 Nm
65 Nm
128 Nm
65 Nm
Instructions d'utilisation
37/49
