RotaCut®
RCX-58G
Alignement du commutateur de sécurité
Lors du montage du commutateur de sécurité, veiller à ce que la surface et l'encoche d'alignement du
capteur (1) et l'encoche d'alignement de l'aimant (2) soient orientées dans la même direction. Dans le cas
contraire, aucune commutation correcte n'est possible et le RotaCut ne démarre pas. La distance entre
capteur et aimant doit s'élever à env. 5 mm.
Si le commutateur de sécurité a été remplacé ou déplacé lors du montage du RotaCut, il convient également
de s'assurer que l'alignement est correct.

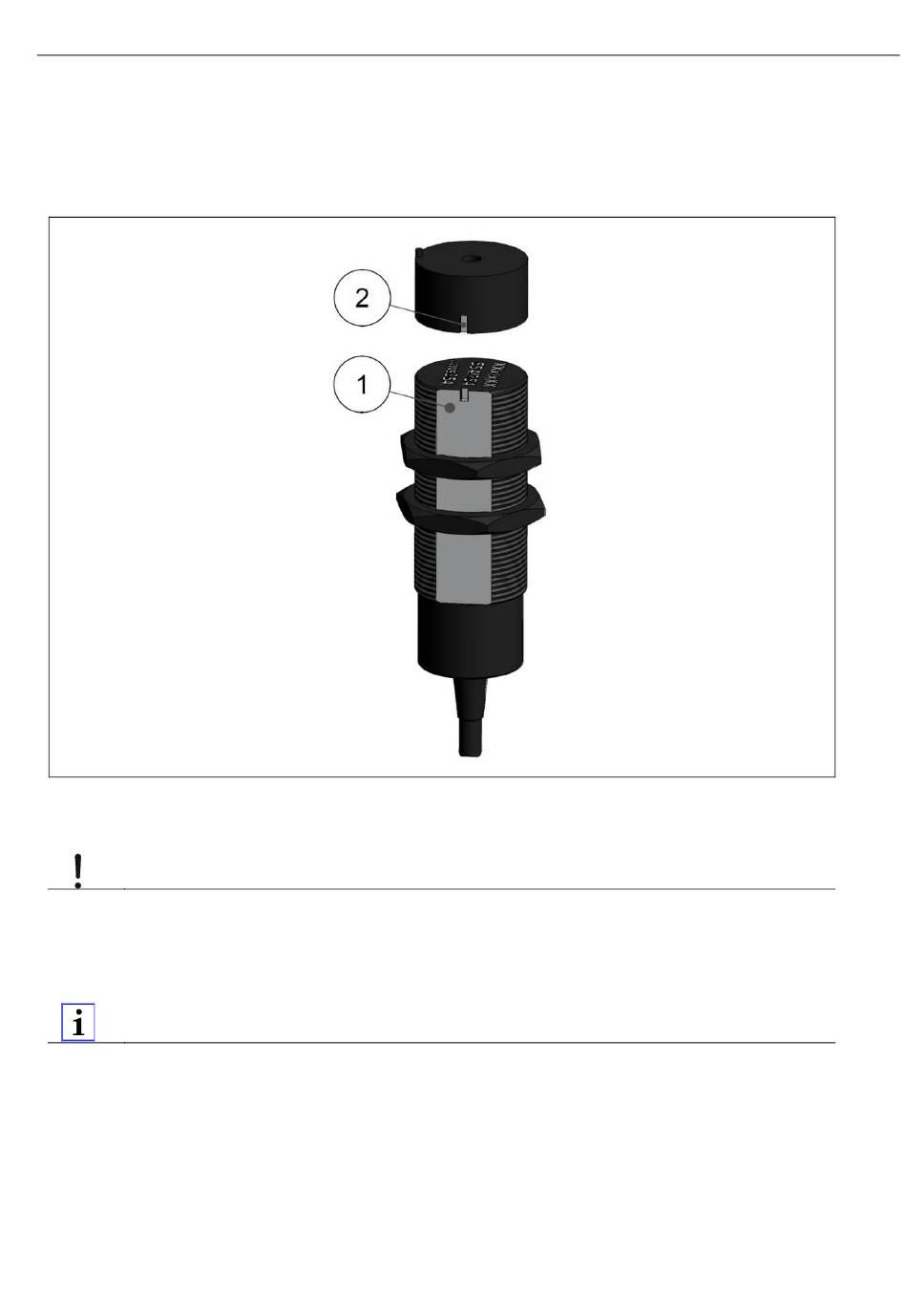

Fig. 8 : Alignement correct du capteur et de l'aimant
Branchement de l'interrupteur manométrique ACC
4.4
Raccorder le manocontacteur ACC
Si un système de prétension automatique (ACC) est monté, un manocontacteur ACC désactive le RotaCut
et la pompe correspondante quand la pression dans le système de prétension est trop basse.
Prévenir tout dommage du système d'étanchéité, sur l'arbre et sur le rotor liés au raccordement incorrect ou
à l'absence de raccordement du manocontacteur ACC.
Droit de garantie
Si le manocontacteur ACC n'est pas raccordé, ou s'il est raccordé incorrectement, aucun droit de garantie
ne peut être invoqué  chap. « Maintenance »,  chap. « Réglage du manocontacteur ACC ».
Instructions d'utilisation
17/49
