RotaCut®
RCX-58G
4.5
Témoin d'usure électronique des couteaux
4.5.1
Fonctionnement et caractéristiques techniques du capteur d'angle
Le capteur d'angle 1 du protecteur ACC 2 sert de témoin d'usure pour les couteaux.
L'usure des couteaux provoque un mouvement linéaire continu des éléments de prétension. L'articulation 5
absorbe ce mouvement linéaire et le retransmet au capteur d'angle, via un levier, comme mouvement rotatif.
La position actuelle du rotor, et donc la valeur d'usure des couteaux, peut être interrogée via le mouvement
rotatif au sein de la plage de mesure d'angle de 30°.
Le signal de sortie du capteur d'angle indique la valeur d'usure des couteaux :
Un signal de sortie du capteur d'angle de 5 mA correspond à une valeur d'usure de 0 % (couteaux usés).
A env. 18 mA, la valeur d'usure indiquée doit être 100 % (couteaux neufs).

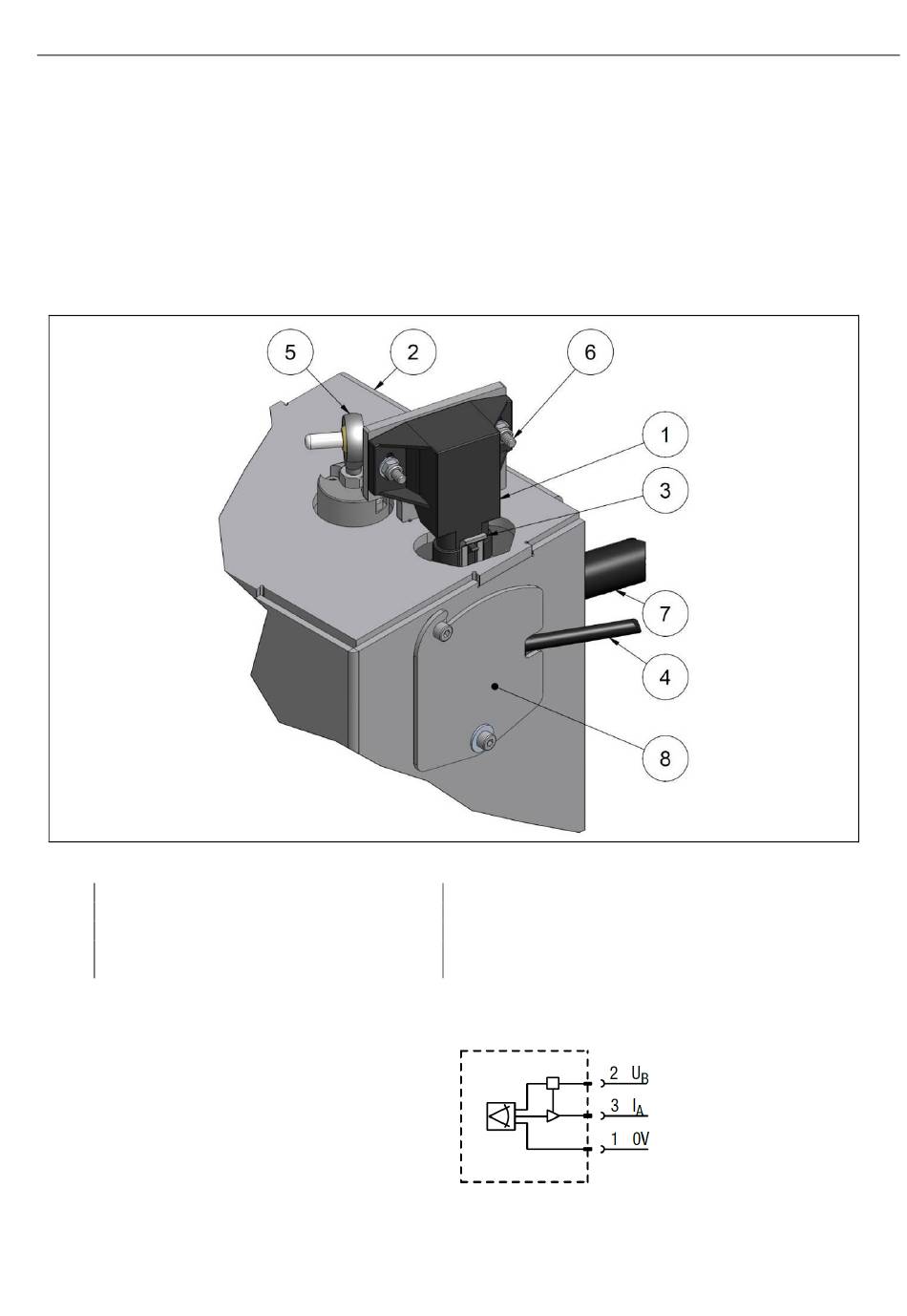

Fig. 9 : Capteur d'angle sur le protecteur ACC
1
Capteur d'angle
2
Protecteur ACC
3
Connecteur 3-PIN AMP
4
Câble de raccordement
Caractéristiques techniques du capteur
d'angle
Plage de mesure d'angle :
Tension de fonctionnement :
Signal de sortie :
Courant absorbé :
Résolution :
Plage de température :
Type de protection :
5
Articulation
6
Vis d'ajustage
7
Tuyau hydraulique
8
Fenêtre de
maintenance
Schéma de câblage au connecteur pos. 3
30 °
10 à 30 V CC
4 à 20 mA
12 V -> 18 mA
0,1 °
-40 à +85 °C
IP 67
Instructions d'utilisation
2 marron
3 noir
1 bleu
18/49
