12.3 Podłączenie platformy
Odłączyć wyświetlacz od sieci.

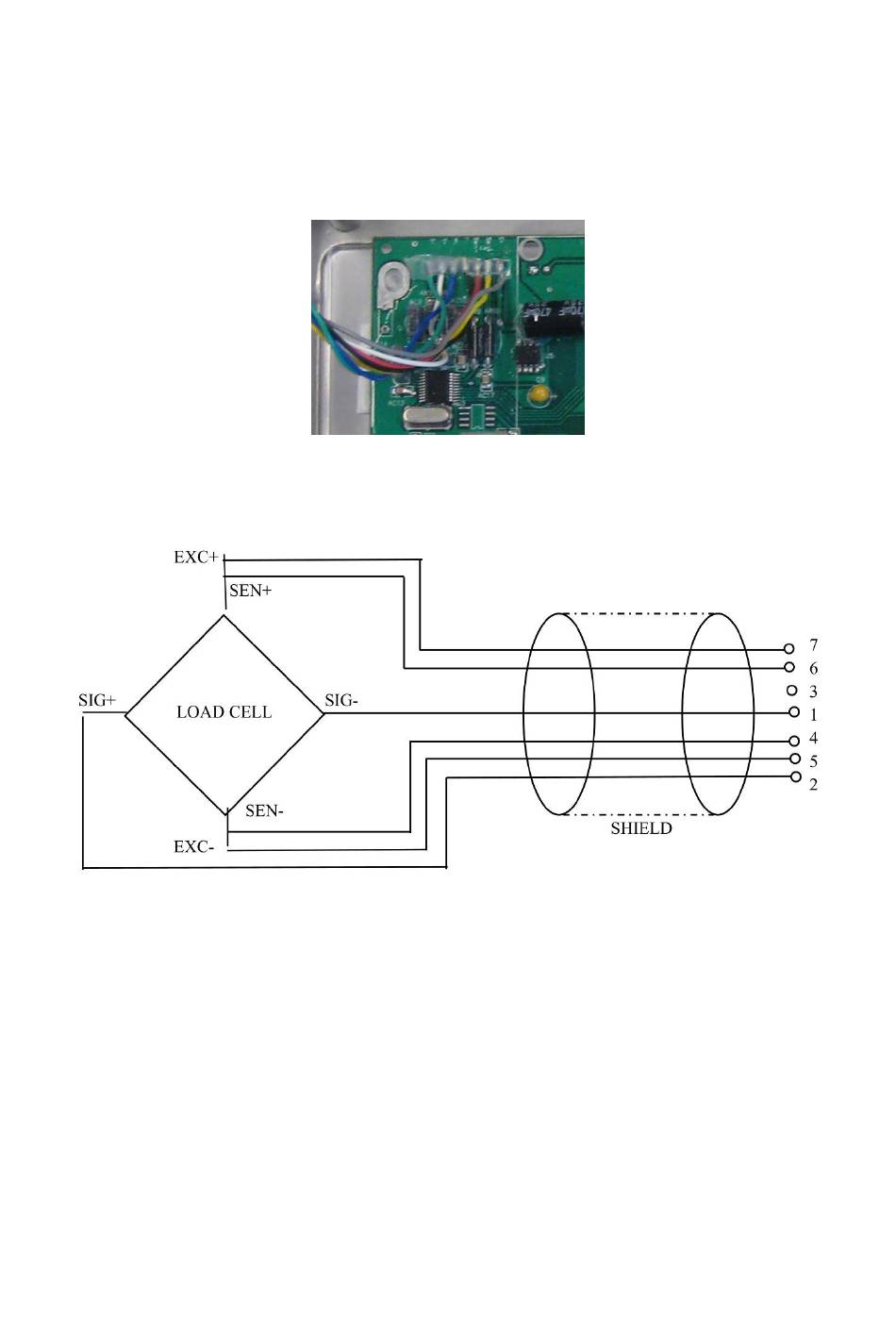

Przylutować poszczególne przewody kabla ogniwa obciążnikowego do płytki
drukowanej, patrz poniższy rysunek.
Obłożenie styków pokazano na poniższym rysunku.
Połączyć platformę i wyświetlacz za pomocą przewodu przyłączeniowego, patrz
rozdz. 2, punkt [7]. Dokręcić nakrętkę kołpakową.
