RW4 PLUS
6
MODULE COM-CODE POUR CODER DES CLES HOLDEN-
COMMODORE (OPTION)
Cette fonction n'est valide qu'à partir de la version 1.0.
6.1
Eléments opérationnels
Q câble d'alimentation (fourni avec le module Com-Code)
O câble sériel (fourni avec le module Com-Code)
G alimentateur universel (fourni avec la machine)
P câble sériel de connexion avec le PC (fourni avec la machine)
N module Com-Code
R câble d'alimentation de la prise allume-cigares du véhicule (fourni avec le module Com-Code)
(Figure 7).
N1 connecteur pour alimentation module
N2 connecteur pour connexion au P.C.
N3 connecteur de connexion alimentation machine
N4 connecteur sériel pour connexion à la machine
N5 voyant d'alimentation
6.2
Installation
La connexion du module à la machine n'exige aucune attention particulière, il faut utiliser les
deux câbleaux "Q - alimentation " et " O - sériel " fournis avec le module Com-Code.
6.3
Utilisation
Le module n'interagit pas dans la connexion de la machine au PC.
On peut alimenter et la machine, et le module, par le biais de la prise allume-cigares du
véhicule.
Les deux illustrations Figure 6 et Figure 7 montrent les différents usages de la machine et du
module.
Remarque: quelle que soit la configuration d'alimentation choisie, pour que le module
soit en service, il faut que le voyant rouge (N5) soit allumé.

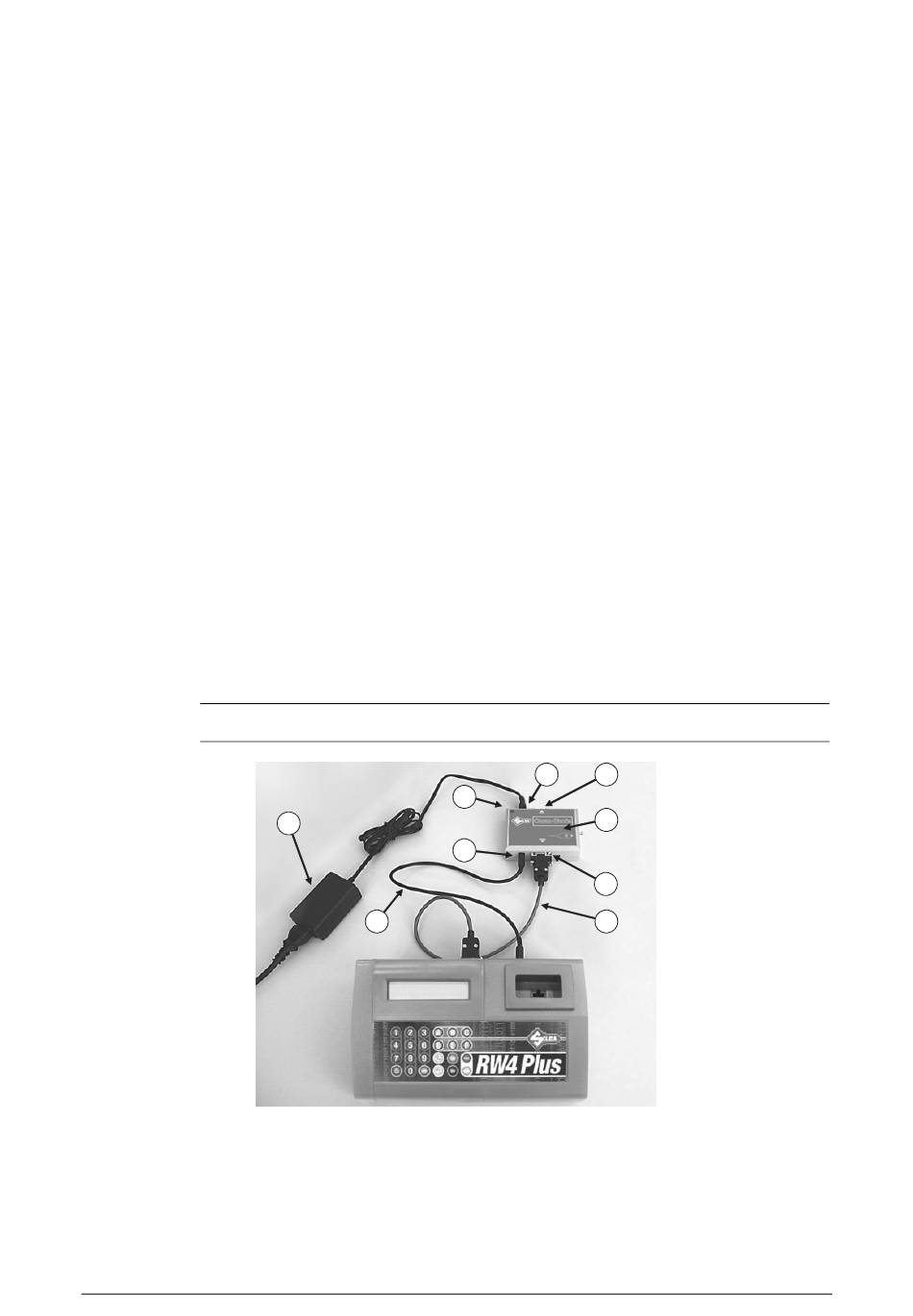

Figure 6
Machine et module alimentés avec l'alimentateur universel (avec ou sans connexion au PC).
14
G
Q
Copyright Silca 2010
N1
N2
N5
N
N3
N4
O
Manuel d'instruction – Français
