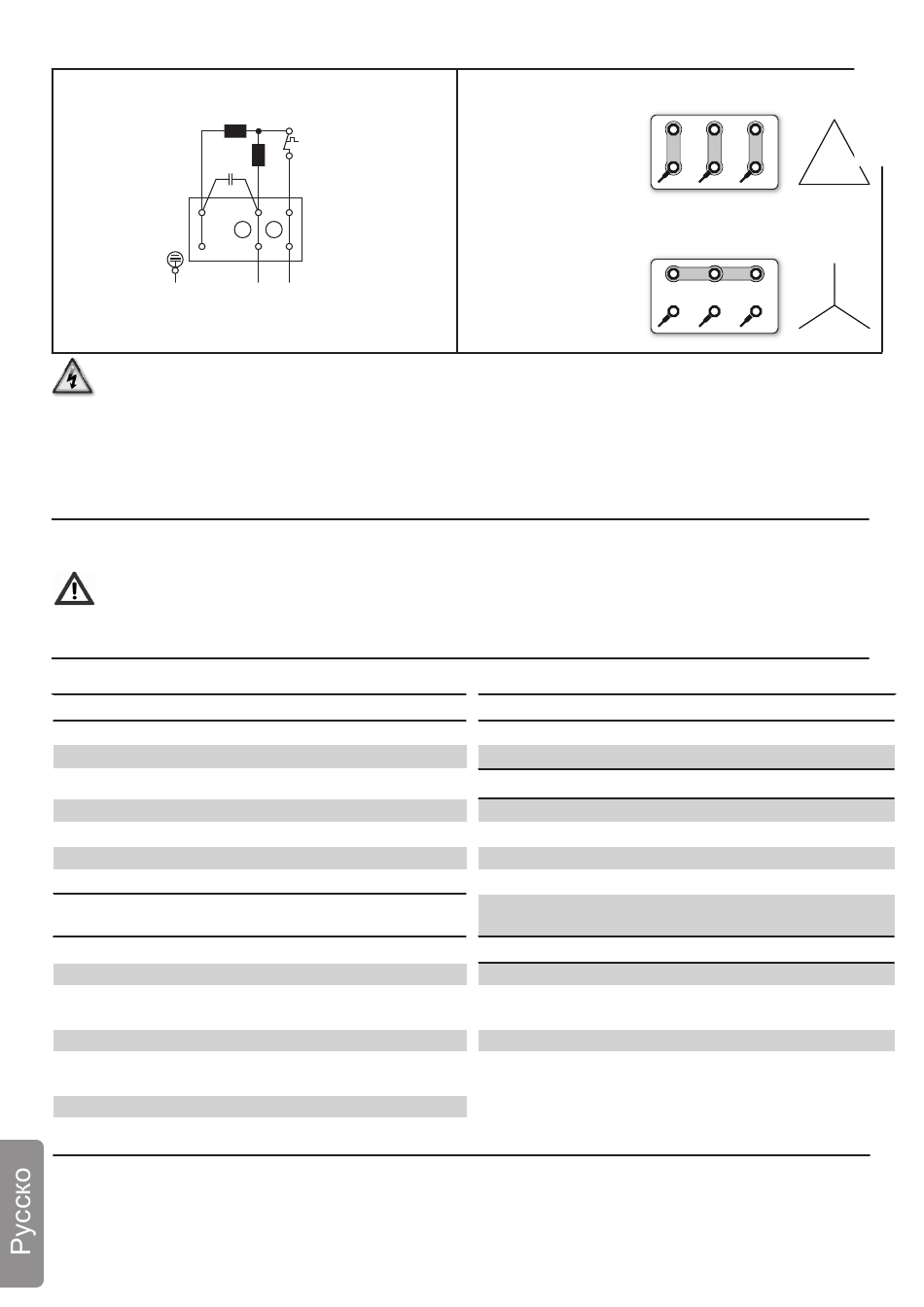

220 В – 240 В / 50 Гц
ОФ основная фаза
PE
ДФ добавочная фаза
ТР тепловое защитное реле
K конденсатор
Убедитесь, что при подключении кабелей к насосу электродвигатель отключен от сети питания
После каждого подключения трехфазных электродвигателей проверяйте направление их вращения. Если оно не
соответствует стрелке, нанесенной на корпус двигателя, две фазы следует поменять местами.
Каждый двигатель следует заземлять на постоянной основе.
На соединительные элементы, не отвечающие приведенным выше мерам безопасности, гарантия не
распространяется.
Раздел 6
Сервисное обслуживание
Насосы рассчитаны на эксплуатацию в течение нескольких лет без сервисного обслуживания.
Перед началом работ по сервисному обслуживанию всегда выключайте насосы от сети питания.
Замена электродвигателя должна выполняться квалифицированным электриком.
Раздел 7
Устранение неисправностей
Насос не запускается
В резервуаре фильтра отсутствует вода
Резервуар фильтра негерметичен
Повреждена крышка кольца круглого сечения
Уровень воды находится ниже скиммера
Засорилась фильтрующая сетка или корзина скиммера
Закрыт клапан трубопроводной системы
Во всасывающий трубопровод попадает воздух
Не работает двигатель
Отключено питание
Выключен прерыватель цепи
Насос выключен цепью с программируемым
отключением
Неверно подключены фазы двигателя
Вал электродвигателя блокирован вышедшим из строя
подшипником
Крыльчатка электродвигателя блокирована сором
Раздел 8
Технические характеристики
Технические характеристики и иллюстрированный перечень деталей и узлов приведены в конце настоящего
руководства.
Hi
TW
Ha
C
N LI
380 В – 420 В / 50 Гц
Для трехфазных
двигателей, соединенными
проводкой с напряжением
сети 3х400 вольт,
требуется подключение
DELTA
Для трехфазных
двигателей, соединенными
проводкой с напряжением
сети 3х400 вольт,
требуется подключение
STAR
Слабый напор/высокое фильтрационное давление
Фильтр засорен
Засорение обратного трубопровода
Слабый напор / низкое фильтрационное давление
Засорилась фильтрующая сетка или корзина скиммера
Засорилась крыльчатка
Во всасывающий трубопровод попадает воздух
Засорение всасывающего трубопровода
Вращение электродвигателя в обратную сторону
(только у трехфазных электродвигателей)
Шум при работе
Во всасывающий трубопровод попадает воздух
В корпус насоса попал посторонний предмет
Кавитация
W2 U2 V2
U2 V1 W1
W2 U2 V2
U2 V1 W1
