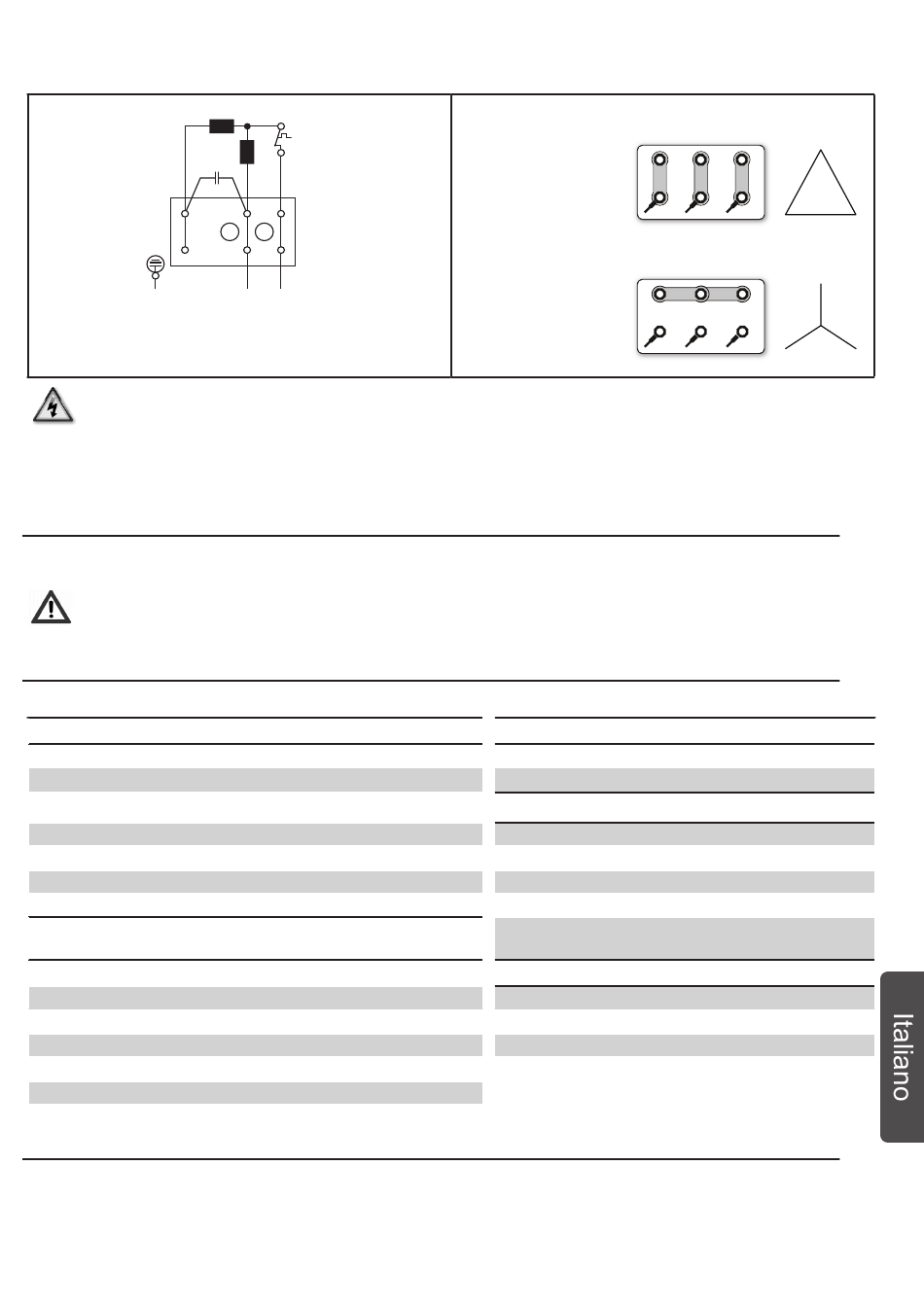

Monofase diagrama di cablaggio
220-240 V / 50 Hz
PE
Ha
Fase principale
Hi
Fase ausiliare
TW
Interrupttore termostatito di protezione
C
Condensatore
Interrompere la tensione durante gli interventi sui cavi di collegamento.
Controllare la direzione di rotazione del motore trifase dopo ogni collegamento. Se questa non corrisponde con la freccia
indicata sul motore, bisognerà scambiare i collegamenti bifase nella scatola di collegamento.
Ogni motore deve essere dotato di une messa a terra permanente.
Gli allacciamenti non conformi alle precauzioni sopraindicate annullano la garanzia.
Sezione 6
Assistenza
Le pompe sono progettata per funzionare per anni senza che sia necessario il minimo intervento.
Interrompere sempre la tensione prima di intervenire sulle parti della pompa.
Sostituzione del motore elettrico va eseguito da un tecnico.
Sezione 7
Soluzioni dei problemi
La pompa non aspira
Mancanza di acqua nel prefiltro
Il prefiltro non è stagno
La guarnizione circolare del coperchio è dannegiata
Il livello dell'acqua si trova sotto lo skimmer
Cestello del prefiltro o cestello dello skimmer otturati
Valvola chiusa nella tubazione
Perdita d'aria nel tubo di aspirazione
Il motore non funziona
La tensione è interrotta
L'interruttore della corrente si è disinnestato
La pompa è stata disinnestata dall'interruttore a tempo
I collegamenti elettrici verso il motore presentano un difetto
L' albero del motore è bloccato da un cuscinetto a sfere difettoso
La girante è bloccata da sporco
Sezione 8
Dati tecnici
I dati tecnici e la lista illustrata di componenti si trovano alla fine del manuale.
Hi
TW
Ha
C
N
LI
Trifase diagrama di cablaggio
380-420 V / 50 Hz
I motori trifase vengono
collegati a TRIANGOLO,
con una tensione di rete
di 3 x 230 V
I motori trifase vengono
collegati a STELLA,
con una tensione di rete
di 3 x 400 V
Bassa portata / alta pressione del filtro
Filtro sporco
Strozzatura del tubo di mandata
Bassa portata / bassa pressione del filtro
Cestello del prefiltro o cestello dello skimmer otturati
Giranta otturato
Perdita d'aria nel tubo di aspirazione
Strozzatura del tubo di aspirazione
Il motore gira nella direzione opposta (solo per il
motore trifase)
Pompa rumorosa
Perdita d'aria nel tubo di aspirazione
Presenza di oggetti estranei nel corpo della pompa
Cavitazione
W2
U2
V2
U2
V1
W1
W2
U2
V2
U2
V1
W1
