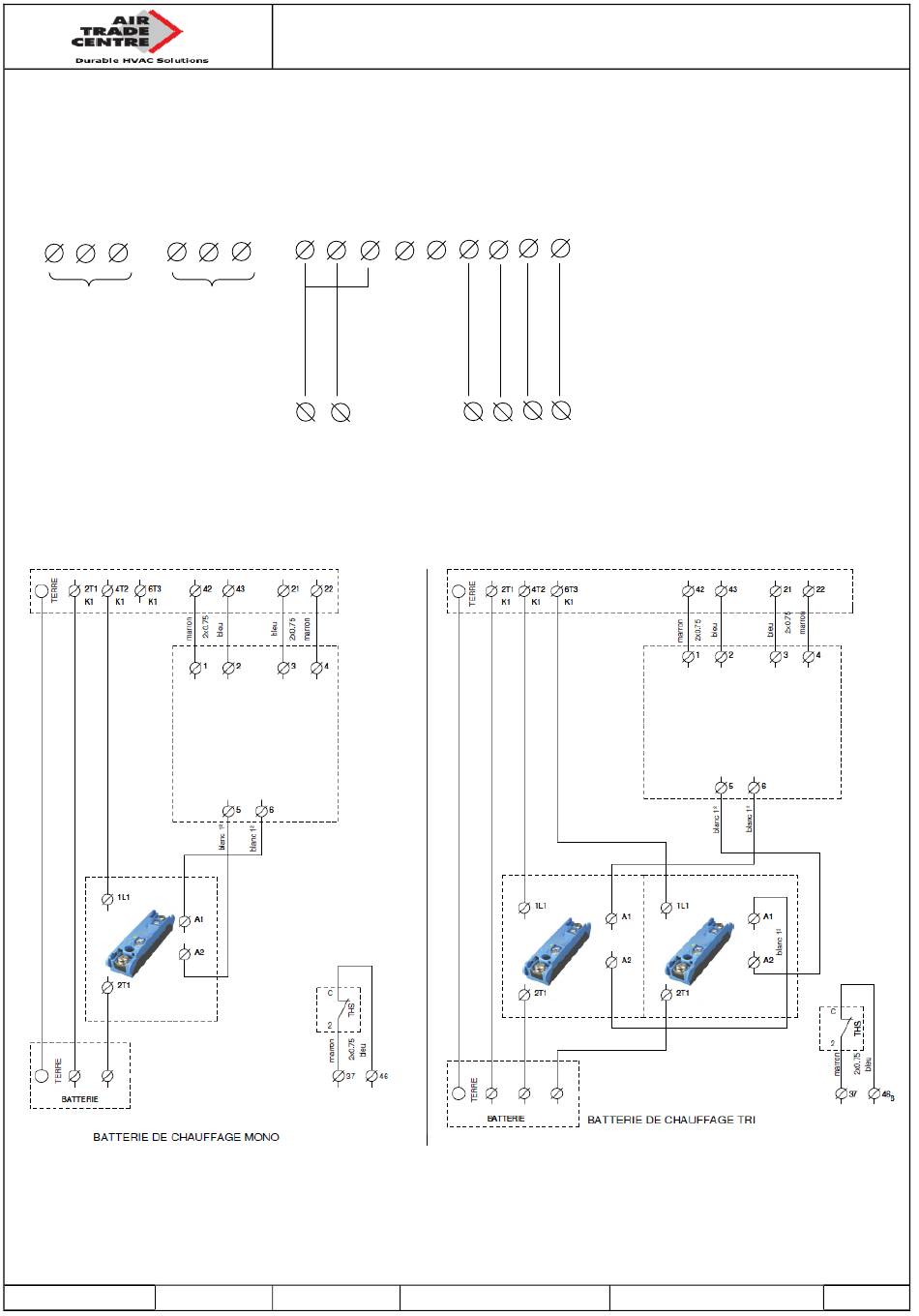

VI.14 Batterie électrique associé à une GTDHR FIRST(doit être précisé à la commande)
Possibilité d'ajouter une batterie électrique en gaine à la centrale GTDHR FIRST. Dans ce cas nous mettons à
votre disposition un signal de chauffe 0-10V (borne 21-22) ainsi que les bornes 18-19 pour ramener votre contact NF du
thermostat de sécurité (contact à ouverture par élévation de température). Si la centrale GTDHR est associée à une
batterie électrique équipée d'un CAB-CBE (coffret batterie électrique), suivre le schéma comme indiqué ci-dessous.
L1 L2 L3
Ph1 Ph2 Ph3
Alimentation
Vers Batterie
400V TRI
Électrique
VI.15 Batterie électrique de chauffage GTDHR PREMIUM BE et INFINITE BE
En version PREMIUM BE et INFINITE BE la batterie électrique est déjà montée dans la centrale. Le Thermostat de sé-
curité et la régulation 0-10V sont raccordés.
MS-CDF-001
CENTRALE DOUBLE FLUX TRES HAUTE EFFICACITE
24v TH TH AL AL 0V 10V
24g N
8
7
Régulateur BE
Ind B
maj 28/02/2012
GTDHR
FIRST / PREMIUM / INFINITE
19 21 22
18
Créé par JC
Bornier CAB-CBE
Bornier GTDHR
Régulateur BE
Validé par AR
16 / 36
