PROCES-VERBAL DE CLASSEMENT n° EFR-16-001500
Résistance au feu des éléments de construction selon l'arrêté du 14 mars 2011 modifiantl'arrêté du 22 mars 2004 du
Ministère de l'Intérieur
Durée de validité
Appréciation de laboratoire
de référence
Concernant
Demandeur
SASU au capital de 1 512 170 € - SIRET 490 550 712 00023 – RCS Evry B 490 550 712 – TVA FR 61490550712 – APE 7120 B
EFECTIS France
Voie Romaine
F-57280 Maizières-lès-Metz
Tél : +33 (0)3 87 51 11 11
Fax : +33 (0)3 87 51 10 58
Ce procès-verbal de classement et ses éventuelles extensions sont valables
jusqu'au 29 août 2022.
EFR-16-001500

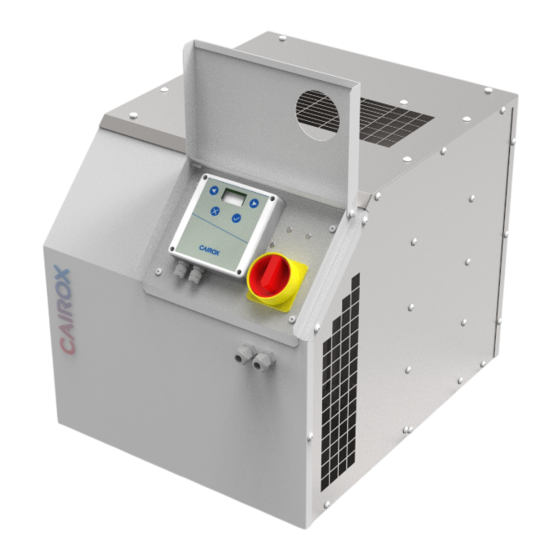

Une gamme de caissons de ventilation mécanique contrôlée (VMC)
composés d'un ensemble moto-ventilateur à transmission directe.
Référence:
SIM EC
Taille:
7 / 12 / 22 / 36 / 46
Aspiration :
En ligne "P", Simple V90 "L", Double V90 "T" ou
Triple V90 « W »
Refoulement : Horizontal (H) ou vertical (V)
Régulation :
Sans (Néant) ou pression constante (REGULO)
SAFTAIR VENTILATION
15 rue du Levant
F - 76590 TORCY LE PETIT
La reproduction de ce document n'est autorisée que sous sa forme intégrale.
PROCES-VERBAL
Page 1 sur 112
