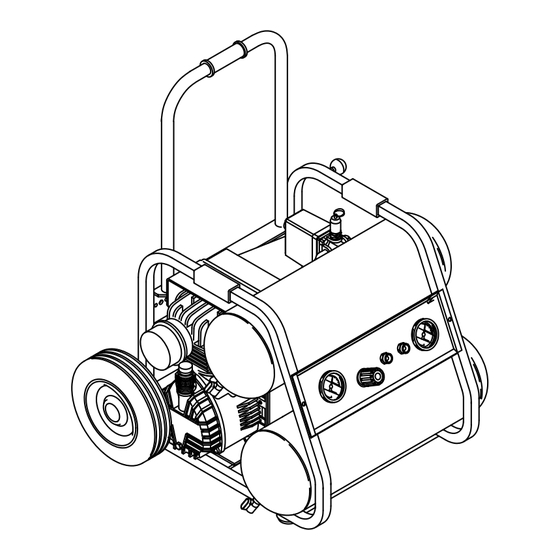

INSTRUCTION MANUAL AND SAFETY INSTRUCTIONS FOR AIR COMPRESSOR
MANUEL D'UTILISATION ET CONSIGNES DE SÉCURITÉ DU COMPRESSEUR
MANUAL DE INSTRUCCIONES Y INSTRUCCIONES DE SEGURIDAD PARA EL COMPRESOR DE AIRE
MODEL
MODÈLE
MODELO
Improper and unsafe use of this compressor can result in death or serious bodily injury!
This manual contains important information about product safety.
Please read and understand this manual before operating the compressor.
Please keep this manual available for others before they use the compressor.
Une utilisation du compresseur de manière incorrecte ou ne respectant pas les consignes de sécurité peut
entraîner la mort ou de graves blessures!
Ce manuel renferme des informations importantes relatives à la sécurité.
Veuillez lire attentivement toutes les instructions avant de mettre le compresseur en service.
Laissez ce manuel à la disposition des personnes qui vont utiliser le compresseur.
¡La utilización inadecuada e insegura de este compresor puede resultar en la muerte o en lesiones serias!
Este manual contiene información importante sobre la seguridad del producto.
Antes de utilizar el compresor, lea y entienda bien este manual.
Guarde este manual a disposición para que otras personas puedan leerlo antes de utilizar el compresor.
EC 129
WARNING
AVERTISSEMENT
ADVERTENCIA

Publicité

Table des Matières
loading

Manuels Connexes pour Hitachi EC 129

Sommaire des Matières pour Hitachi EC 129

  • Page 1 INSTRUCTION MANUAL AND SAFETY INSTRUCTIONS FOR AIR COMPRESSOR MANUEL D’UTILISATION ET CONSIGNES DE SÉCURITÉ DU COMPRESSEUR MANUAL DE INSTRUCCIONES Y INSTRUCCIONES DE SEGURIDAD PARA EL COMPRESOR DE AIRE MODEL EC 129 MODÈLE MODELO WARNING Improper and unsafe use of this compressor can result in death or serious bodily injury! This manual contains important information about product safety.

  • Page 2: Table Des Matières

    CONTENTS English Page Page IMPORTANT INFORMATION ..........3 OPERATION AND MAINTENANCE MEANINGS OF SIGNAL WORDS ........... 3 NAME OF PARTS ............. 9 SPECIFICATIONS ............. 10 SAFETY ACCESSORY ..............10 IMPORTANT SAFETY INSTRUCTIONS APPLICATIONS ..............10 FOR USE OF THE COMPRESSOR ......4 PRIOR TO OPERATION ...........

  • Page 3: Important Information

    Hazards that must be avoided to prevent bodily injury or machine damage are identified by WARNINGS on the compressor and in this Instruction Manual. Never use this compressor in a manner that has not been specifically recommended by HITACHI, unless you first confirm that the planned use will be safe for you and others.

  • Page 4: Safety

    English SAFETY IMPORTANT SAFETY INSTRUCTIONS FOR USE OF THE COMPRESSOR WARNING: Death or serious bodily injury could result from improper or unsafe use of compressor. To avoid these risks, follow these basic safety instructions: READ ALL INSTRUCTIONS 1. NEVER TOUCH MOVING PARTS. 9.
  • Page 5 Check the manufacturer's maximum appears defective, stop using it immediately and pressure rating for air tools and accessories. The arrange for repairs by a Hitachi authorized service regulator outlet pressure must never exceed the center. maximum pressure rating.

  • Page 6: Replacement Parts

    Avoid inhaling tank rupture or an explosion. vapors, and wash hands after using. REPLACEMENT PARTS When servicing use only identical replacement parts. Repairs should be conducted only by a Hitachi authorized service center. — 6 —...

  • Page 7: Grounding Instructions

    Any repairs should be Adapter performed only by HITACHI Service Centers or other qualified service organizations. Should you be determined to make a repair yourself, remember that the green colored wire is the “grounding” wire. Never connect this green wire to a “live”...
  • Page 8 English SAFETY — Continued WARNING: Avoid electrical shock hazard. Never use this compressor with a damaged or frayed electrical cord or extension cord. Inspect all electrical cords regularly. Never use in or near water or in any environment where electric shock is possible. SAVE THESE INSTRUCTIONS MAKE THEM AVAILABLE TO OTHER USERS OF THIS TOOL!

  • Page 9: Operation And Maintenance

    English OPERATION AND MAINTENANCE NOTE: The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance of the compressor. Some illustrations in this Instruction Manual may show details or attachments that differ from those on your own compressor.
  • Page 10 English SPECIFICATIONS Model EC129 Motor Single-Phase, Induction Motor Power Source Single-Phase, 120V AC 60Hz 2.5 HP Output Power (1.8 KW) Current 15.0 A 5 gal. Tank Capacity (18.9 ltr) 125 PSI Maximum Pressure (8.6 bar) at 40 PSI 6.0 CFM (2.8 bar) (170 ltr/min) Free Air...

  • Page 11: Transport

    English 5. Dipstick insertion and oil level check 8. Correct placement of the compressor Use a screwdriver or similar tool to remove the plastic cap on the lower part of the cylinder (Fig. 3). NOTE: When operating or storing the compressor, set 4 rubber bumpers downward on the floor.
  • Page 12 English (2) Pull the compressor as shown, do not push the A pressure gauge (B) is provided to know when the unit. (Fig. 6) required pressure is reached, lock the knob by pushing it down firmly (Refer to Fig. 7). When adjusting the pressure, check and make sure that a pressure gauge for the tank has the pressure level that is higher than that of the pressure to be...

  • Page 13: Service And Repairs

    To assure that only authorized replacement parts will be used, all service and repairs must be performed by a HITACHI AUTHORIZED SERVICE CENTER, ONLY. NOTE: Specifications are subject to change without any obligation on the part of the HITACHI. Fig. 10 — 13 —...

  • Page 14: Informations Importantes

    «AVERTISSEMENT» sur le compresseur et dans el manuel d’utilisation. Ne jamais utiliser le compresseur d’une manière autre que celles spécifiquement recommandées par HITACHI, à moins de s’être préalablement assuré que l’utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.

  • Page 15: Sécurité

    Français SÉCURITÉ CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L’UTILISATION DU COMPRESSEUR AVERTISSEMENT: Une utilisation du compresseur de manière incorrecte ou qui ne respecte pas les consignes de sécurité peut entraîner la mort ou de graves blessures. Pour éviter tout danger, observer ces consignes élémentaires de sécurité: BIEN LIRE TOUTES LES INSTRUCTIONS 1.
  • Page 16 L’utilisation de pièces de rechange autres que celles Ne pas utiliser le compresseur si l'interrupteur ne fabriquées par Hitachi peut entraîner l’annulation de la permet pas de mettre le compresseur sous tension et garantie et être la cause d’un mauvais fonctionnement hors tension.

  • Page 17: Pièces De Rechange

    PIÈCES DE RECHANGE Pour les réparations, utiliser uniquement des pièces de rechange identiques aux pièces remplacées. Confier toute réparation à un centre de service après-vente Hitachi agréé. — 17 —...

  • Page 18: Instructions De Mise À La Terre

    électrique. Les réparations seront exclusivement effectuées par un centre de service après-vente HITACHI ou tout autre centre de réparation agréé. Si l’on décide de faire la réparation soi-même, bien avoir à l’esprit que le fil de couleur Dispositif de mise verte est le fil de «terre».
  • Page 19 Français AVERTISSEMENT: Éviter tout risque de décharge électrique. Ne jamais utiliser le compresseur avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé. Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l’eau ou à proximité de l’eau, ou dans un environnement susceptible de provoquer des décharges électriques.

  • Page 20: Utilisation Et Entretien

    Français UTILISATION ET ENTRETIEN REMARQUE: Les informations que vous trouverez dans ce manuel sont conçues pour vous aider à utiliser et à entretenir ce compresseur en toute sécurité. Certaines illustrations de ce manuel peuvent montrer des détails qui diffèrent de ceux de votre compresseur. NOM DES PIÈCES Poignée (B) Sélecteur de l’interrupteur barométrique...

  • Page 21: Avant L'utilisation

    Français SPECIFICATIONS Modèle EC129 Moteur Moteur à induction monophasé Alimentation Monophasée, 120 V – 60 Hz Puissance de sortie 2,5 CV (1,8 KW) Courant 15,0 A Contenance du réservoir 5 gal. (18,9 R) Pression maximale 125 PSI (8,6 bar) à 40 PSI 6,0 CFM (170 R/min) (2,8 bar)
  • Page 22 Français 5. Insertion de la jauge et vérification du 7. Position de fonctionnement correcte niveau d’huile Positionner le compresseur sur une surface plate ou sur une surface avec une inclinaison de moins de 10°, À l’aide d’un tournevis ou de tout outil similaire retirer dans un endroit bien ventilé, à...

  • Page 23: Réglage De La Pression De Travail

    Français redémarre uniquement si la réinitialisation est (2) Tirer le compresseur comme indiqué, ne pas le effectée. pousser. (Fig. 6) 2. Réglage de la pression de travail Déverrouiller le bouton du réducteur de pression en tirant dessus; régler la pression à la valeur désirée en tournant dans le sens des aiguille d’une montre pour l’augmenter, ou dans le sens opposé...
  • Page 24 Français PRECAUTION: 4. À propos du protecteur thermique Ne pas faire fonctionner Le protecteur thermique permet d’arrêter le moteur l’appareil sans le filtre quand un problème, tel qu’une surchauffe du moteur, d’admission. etc. se produit. Si le moteur s’arrête pendant le fonctionnement, procéder comme suit.
  • Page 25 Pour être sûr de n’utiliser que des pièces de rechange agréées confier EXCLUSIVEMENT tout entretien et toute réparation à un CENTRE DE SERVICE APRÈS-VENTE HITACHI AGRÉÉ. REMARQUE : Ces spécifications sont susceptibles d’être modifiées sans préavis de la part d’HITACHI. — 25 —...

  • Page 26: Nformación Importante

    Los peligros que se deben de evitar para prevenir lesiones fisicas o daños a la máquina se identifican por medio de ADVERTENCIAS en el compresor y en el Manual de Instrucciones. Nunca utilice este compresor de forma no recomendada específicamente por HITACHI, a menos que primeramente confirme que el plan de uso sea sin peligro para usted y otros.

  • Page 27: Seguridad

    Español SEGURIDAD INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL COMPRESOR ADVERTENCIA: La utilización inapropiada o el manejo inseguo de este compresor, puede resultar en muerte o en lesiones fisicas serias. Para evitar estos riesgos, siga estas instrucciones básicas de seguridad.
  • Page 28 FUGAS DE AIRE. déjelo de usar inmediatamente y solicite la reparación a un centro de servicio autorizado por Hitachi. Antes de utilizar el compresor, compruebe cuidadosamente si hay algún protector u otra pieza 23. NO FROTAS LAS PARTES DE PLÁSTICO CON dañada a fin de determinar si puede funcionar...

  • Page 29: Piezas De Reemplazo

    Evite la inhalación de vapores y lave sus manos después de usarlo. PIEZAS DE REEMPLAZO Para reparación, utilice solamente piezas de reemplazo idénticas. Las reparaciones deberán realizarse solamente por un centro de servicio autorizado por Hitachi. — 29 —...

  • Page 30: Instrucciones Para La Puesta Atierra

    Le recomendamos que nunca desarme el compresor ni trate de cambiar el sistema eléctrico. Cualquier reparación deberá ser Adaptador realizada solamente por centros de servicio autorizados por HITACHI u otros organizaciones de servicio cualificadas. Si decide reparer el compresor usted mismo, tenga en cuenta que el conductor de color verde es del “puesta a tierra”.
  • Page 31 Español ADVERTENCIA: Evite el riesgo de choque eléctricas. No utilice nunca este compresor con un cable de eléctrico dañado o frágil, lo mismo es aplicable a un cable prolongador. Inspeccione regularmente los cables eléctricos. Nunca utilice el compresor en agua, ni cerca del agua, ni en un ambiente en que puedan producirse choques eléctricos.

  • Page 32: Operación Y Mantenimiento

    Español OPERACIÓN Y MANTENIMIENTO NOTA: La información contenida en este Manual de Instrucciones ha sido diseñada para asistirle en la operación segura y mantenimiento del compresor. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios que posiblemente sean diferentes a los de su compresor.

  • Page 33: Especificaciones

    Español ESPECIFICACIONES Modelo EC129 Motor Motor de inducción, monofásico Fuente de energía 120 V CA, 60 Hz, monofásica Potencia de salida 2,5 CV (1,8 KW) Corriente 15,0 A Capacidad del depósito 5 galones (18,9 litros) Presión máxima 125 PSI (8,6 barias) a 40 PSI 6,0 CFM (2,8 barias)

  • Page 34: Transporte

    Español 5. Inserción del indicador y comprobación de 7. Posición correcta de funcionamiento nivel de aceite Posicione el compresor sobre una superficie plana o con una inclinación máxima de 10°, en un lugar Utilice un destornillador u otra herramienta similar para quitar el tapón de plástico de la parte inferior del ventilado, alejado de los agentes atmosféricos y fuera cilindro (Fig.

  • Page 35: Ajuste La Presión De Trabajo

    Español 2. Ajuste la presión de trabajo (2) Tire del compresor tal y como se muestra, no lo empuje. (Fig. 6) Desenganche el mando del reductor de presión tirando de él hacia arriba, y ajuste la presión hasta el nivel requerido girándolo hacia la derecha para aumentar y hacia la izquierda para reducirla.

  • Page 36: Mantenimiento

    Español PRECAUCIÓN: 4. Acerca del protector térmico No lo haga funcionar sin el filtro El protector térmico opera para detener el motor de admisión. cuando se detecta un problema, como por ejemplo, Elemento del filtro sobrecarga del motor, etc. Si es preciso parar el motor Filtro de entrada durante la operación, proceda de la siguiente manera.

  • Page 37: Servicio Y Reparaciones

    SOLAMENTE EN UN CENTRO DE SERVICIO AUTORIZADO POR HITACHI. NOTA:Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI. — 37 —...
  • Page 38 — 38 —...
  • Page 39 884-807 Screw 7018730000 884-433 Joint 7080780000 884-779 7021040000 Parts are subject to change without any obligation on the 881-510 Pressure reducer 7100120000 part of HITACHI due to improvements. 884-435 Mainfold 7196950000 881-683 Screw 7011050000 884-780 Joint 7084030000 881-496 Tube 7230010000...
  • Page 40 Issued by Hitachi Koki Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo 108-6020, Japan Distributed by Hitachi Koki U.S.A., Ltd. 3950 Steve Reynolds Blvd. Norcross, GA 30093 Hitachi Koki Canada Co. 6395 Kestrel Road Mississauga ON L5T 1Z5 Code No.
