Remarque: Lors de l'étalonnage direct d'un instrument avec une
compensation de la température de jonction de référence, il est recommandé
d'appuyer sur le bouton RJ-ON pour permettre à l'instrument d'amorcer
la fonction de la compensation de la température de jonction de référence,
fournissant ainsi la force thermoélectrique requise pour la sortie, suivie de
l'affichage de "RJ-ON" où:
Force thermoélectrique de sortie = Force électromotrice
correspondante de la température réglée - force électromotrice
de la température ambiante
• Deux secondes sont nécessaires pour que l'instrument active sa
température de jonction de référence interne. Après cela, chaque
compensation automatique se produit à des intervalles de 10 secondes.
• S'il y a un changement dans la température ambiante de
fonctionnement, ne pas amorcer le fonctionnement jusqu'à ce que le
capteur de compensation intégré se stabilise (environ 10 minutes).
• S'il n'y a aucune nécessité pour le simulateur d'exécuter la fonction de
compensation de jonction de référence automatique, appuyer sur le
bouton RJ-ON et le symbole RJ-ON cessera de s'afficher à l'écran.
Simulation des données de sortie d'une résistance thermique
ou d'un détecteur de température à résistance (DTR)

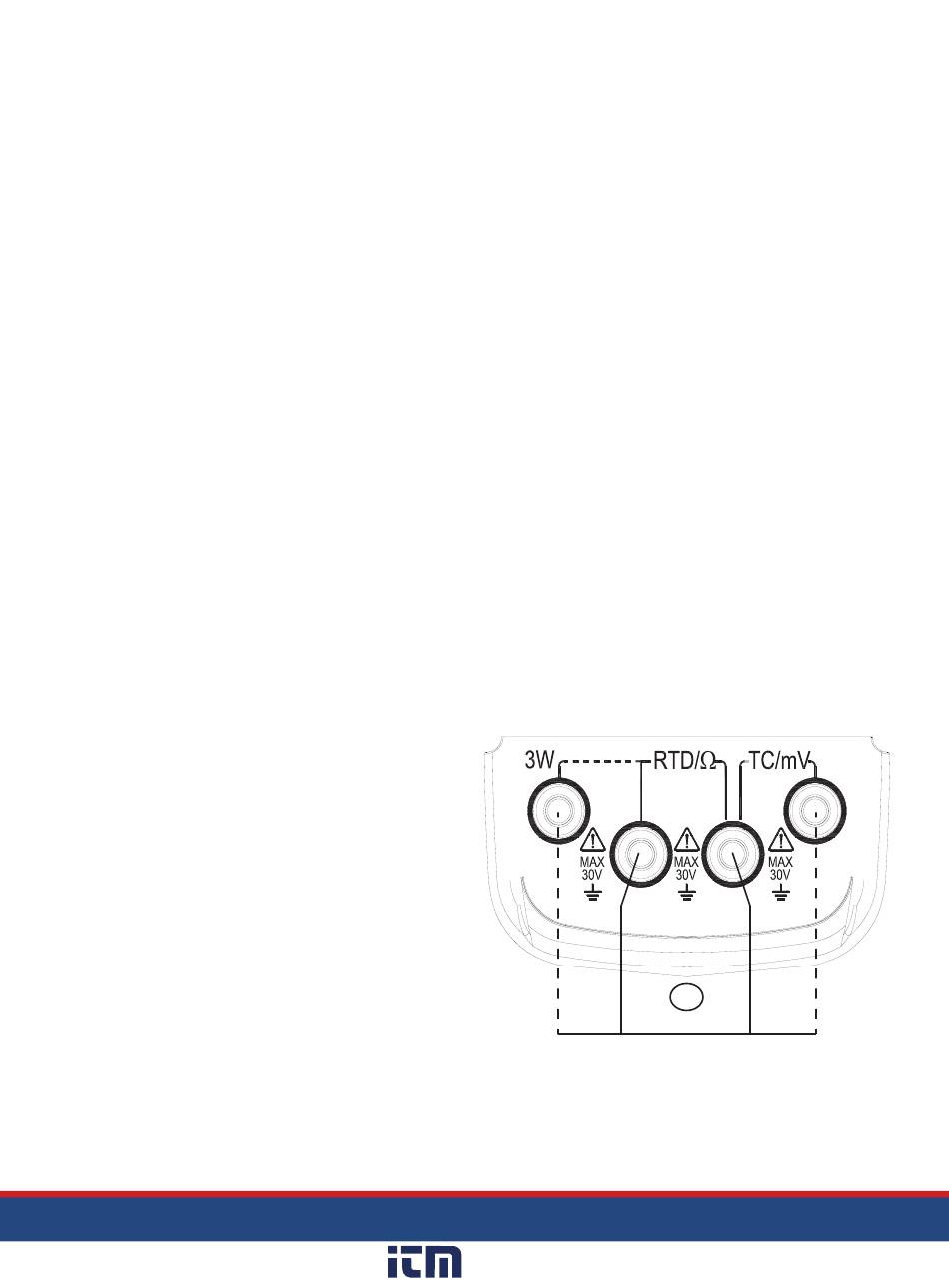

1.
Insérer une extrémité du fil
d'essai dans la prise de sortie
(RTD/ Ω) de l'instrument et
raccorder l'autre extrémité
dans la borne d'entrée de
l'instrument à l'essai, comme
le démontre le diagramme
à droite. Les fils d'essai
spécialisés fournis avec le
simulateur sont destinés pour
un système à 2 fils pour tester
la sortie selon l'exigence de l'utilisateur.
1.800.561.8187
www.
.com
3w
RTD
2w
information@itm.com
4w
suite...
