Projecteur INSIGHT 4K Séries Dual LED & Quad de Digital Projection

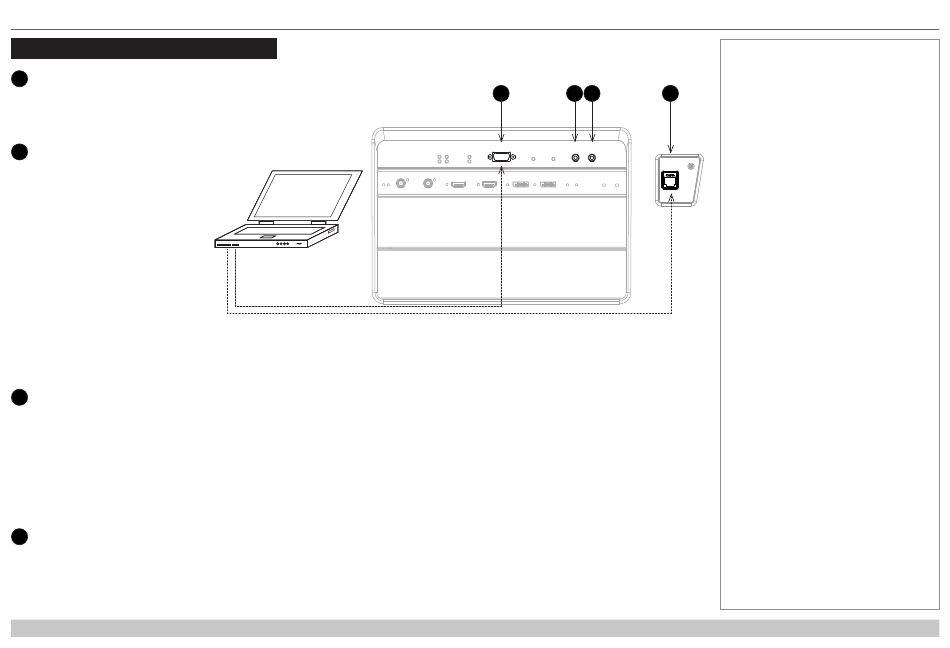

Connexions de commande

Interface PC (RS-232)
1
Utilisez cette interface
pour contrôler le projecteur
depuis un PC par le biais
d'une liaison en série.
Entrée de télécommande à
2
câble
Si les signaux infrarouges
de la télécommande ne
peuvent pas atteindre le
projecteur en raison d'une
distance trop importante ou
d'une obstruction, comme
un mur ou une porte,
vous pouvez brancher
une télécommande
directement à cette entrée,
ou vous pouvez brancher
un répéteur IR à l'entrée
de la télécommande, et
placer son capteur IR dans
la plage d'utilisation de
l'opérateur.
Sortie de télécommande à
3
câble
Pour synchroniser le
contrôle de projecteurs
multiples, branchez la sortie
de télécommande d'un
projecteur à l'entrée de
télécommande à câble d'un
autre projecteur.
Port LAN (LAN)
4
Utilisez ce port pour
contrôler le projecteur
depuis un PC par le biais
d'une connexion LAN.
GUIDE DE CONNEXION

CONNEXIONS DE COMMANDE

1
LAMP SERIAL ERROR IR
3 4
1 2
IN OUT A B
A B
3D SYNC HDMI
DISPLAYPORT
2 3 4
WIRED REMOTE
IN OUT
LAN
A B
OPTION POWERHEALTH
Remarques
Rév A octobre 2016
page 35
