AVANT L!INSTALLATION CHARGER LA BATTERIE
Il est indispensable, avant la première installation du système, de mettre en charge la batterie
pour une periode de minimum 16 heures. en connectand le système à une prise 230V selon
instruction suivantes.
Seul aprés cette operation le système d!automation solaire peut etre connecté et mis en mar-
che.
Le non respet de cette operation préliminare obligatoire, peut déterminer dés anomalies de fon-
ctionnement ou le non fonctionnement totale du système !
Pour charger la batterie:
lla batterie fournie 12V 7A est contenue dans la boite de controle réf.7857 et dejà brancé à la platine
étéctronique CTH44 par un des deux cables de connection.
A) Enlever le couvercle bleu de protection de la platine
( 2 vis sont prévues pour la fixation du capot bleu).
B) Tourner le couvercle bleu. Vous trouverez le fond le la platine CTH44 et 4 cables de connection:
- n° 2 cables de connection au transformateur ( noir= 0 et jaune=12V ) connectés d!usine aux
2 faston du transformateur (attention: le cable rouge du transformateur correspont au 24V
et ne doive pas etre brancé nulle part sur ce modèle d!automatisme).
- n° 2 cables de connection à la batterie ( rouge =positif; noir ou bleu = negatif. )
un de ces deux cables est d!usine connecté à la batterie.
Brancher le deuxième cable à la batterie en respectand imperativement la polarité !
ROUGE = + = POSITIF
NOIR (ou bleu) = - = NEGATIF
C) Branchez un cable électrique ( min 0,75mm 2) avec prise éléctrique ( non fourni) aux 2 bornes de
connection placés au dessu du transformateur fixé à la boite de controle 7857.
D) Comme dernière operation, branchez le cable à une prise 230V de votre maison et laisser char-
ger la batterie pendant 16 heures au minimum.
ATTENTION: ne pas brancher le cable d!alimentation avant d!avoire branché la batteire à la carte
CTH44. l!operation inverse pourrait endommager la carte avec exclusion de la prise en garantie.

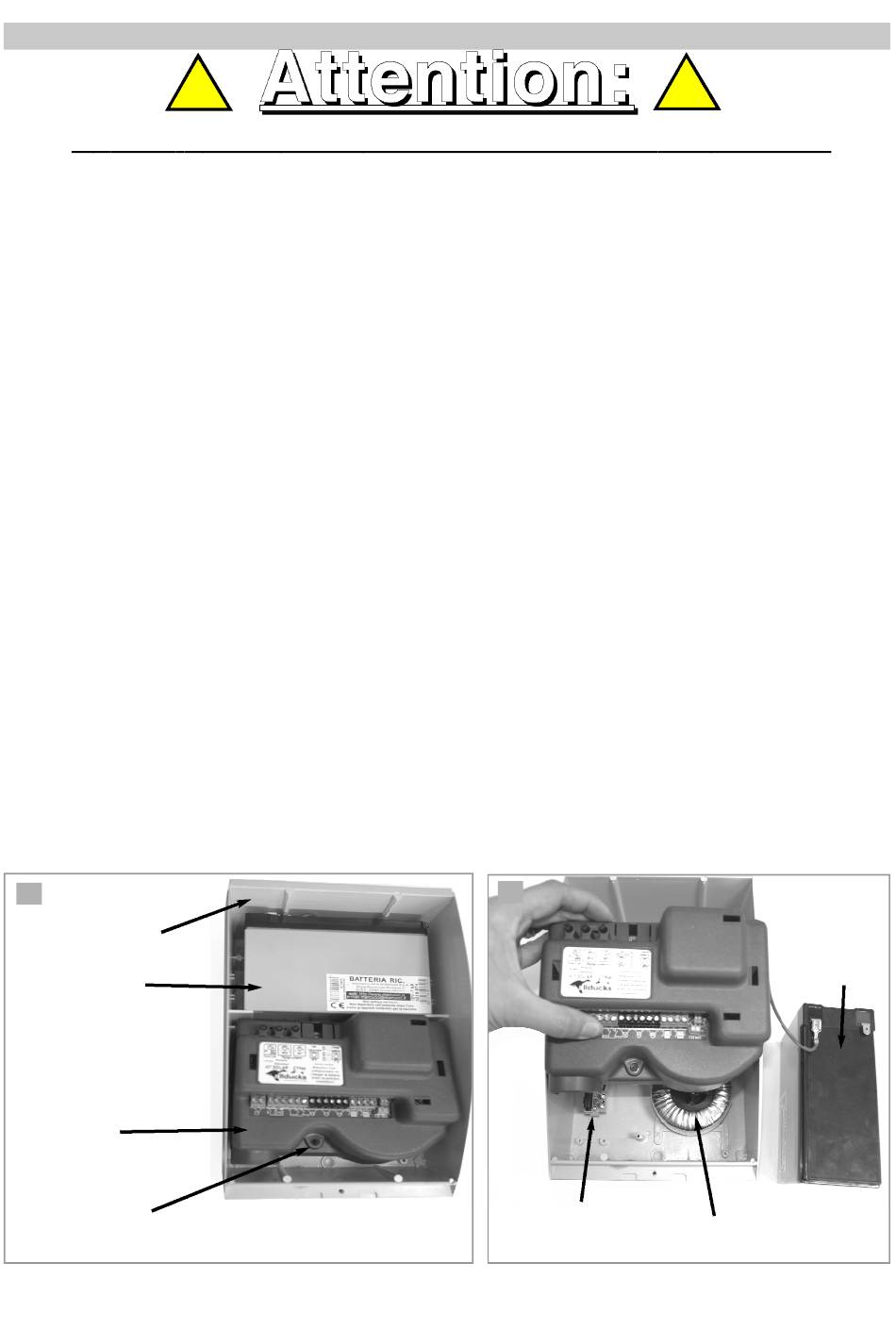

6a
Boite 7857
Batterie
couvercle bleu de
protection
vis pour fixage
couvercle bleu

6. Mise en charge de la batterie

!
6b
Fusible et bornes
pour branchement
cable alimentation
7
!
Batterie
Transformateur 30W
