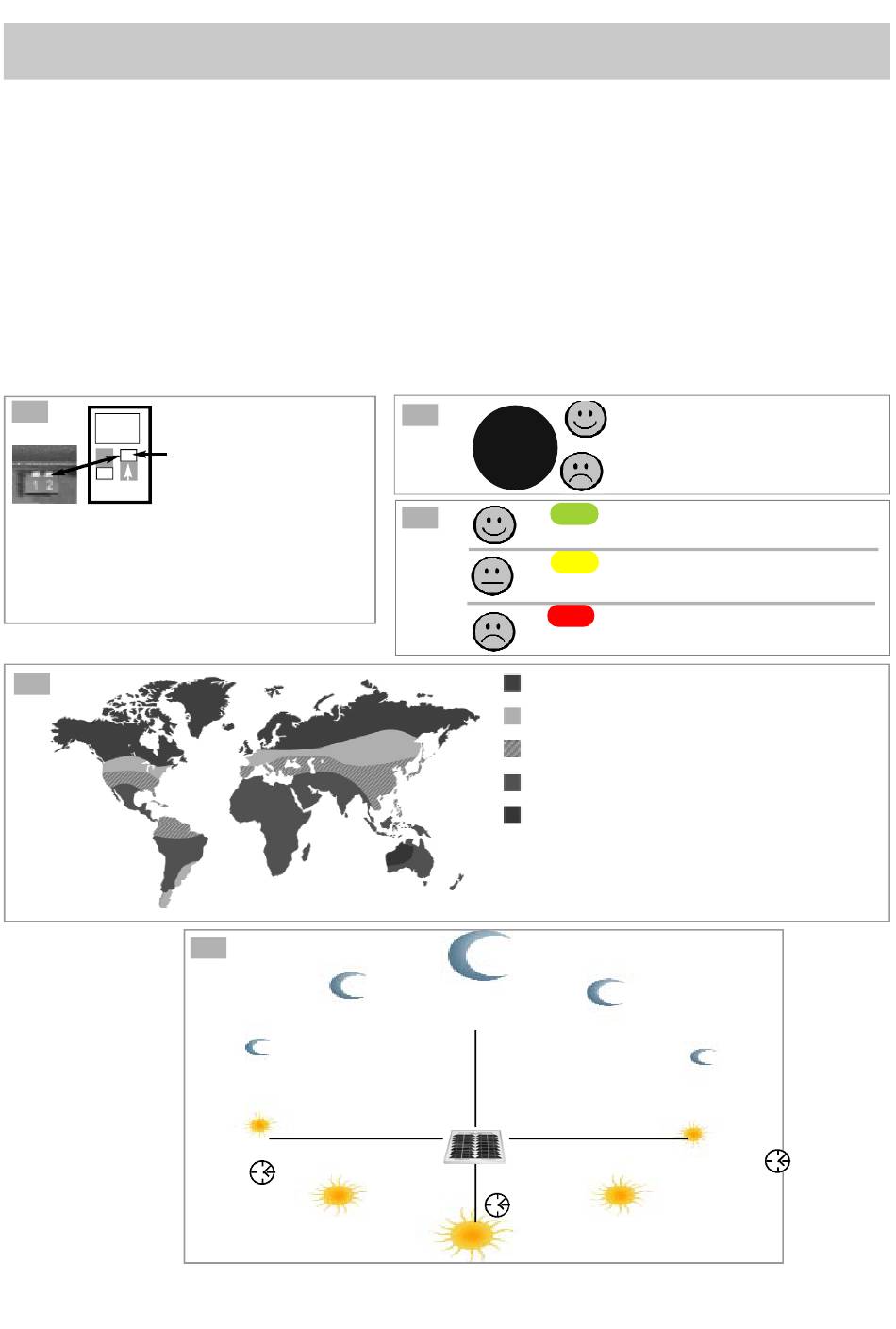

25. Positionnement du panneau solaire avec système
Il es trecommandé d!effectuer cette operation entre 12.00h et 14.00h.
Un signale sonore vous aidera pour la choix du positionnement correcte de votre panneau solaire,
(toujours en direction SUD) en vous guidant vers la meilleure situation de lumière de votre ambiance.
Effectuer cette operation avec le portail fermé et arreté
1)vérifiez que la batterie est connecté à la platine CTH44 (vérifier la polarité des branchements)
2)vérifiez que le panneau solaire est connecté à la platine CTH44 (vérifier la polarité des branchements)
3) agir sur le switch de controle de la platine CTH 44 ( il faudra enlever le capot de protection bleu)
et activer l!interrupteur de droite ( n°2) vers le haut. ( il faut maintenir l!interrupteur de gauche,
n°1 vers le bas)
4) rechercher la position idéale ou positionner votre panneau solaire. La platine CTH44 émettera un
signal sonore qui vous aidera en la recherche: Beeep continu signifie que la position est ideale. beep
intermittente signifie que la position n!est pas idéale et insuffisante à charger la batterie.
5) au meme temps les indicateur à LED positiopnnés sur la platine CTH44 vous signaleront le bon posi-
tionnement du panneau.
25a
SWITCH de controle
ON
pour positionnement
panneau solaire
1 2
ATTENTION:
les deux interrupteur du switch doivent
etre positionnés en bas aprés
le positionnement du panneau solaire.
Autrement le système ne demarre pas!
25d
d!indicateur sonore et illumination à LED
25e
OUEST
18.00 h
25b
BUZZER
25c
LED vert
LED jaune
LED rouge
zone insolation moyenne 4h/ jour
zone insolation moyenne 6h/ jour
zone insolation moyenne 7h/ jour
zone insolation moyenne 8h/ jour
zone insolation moyenne 9h/ jour
Pour les régions avec insolation moyenne
/jour au dessu de 6 heures il est conseillé
de installer un deuxième panneau solaire.
NORD
direction SUD
12.00 h
SUD
19
BEEEEEEEEEEEEEEEP =
bon positionnement
BEP- BEP- BEP- BEP- BEP=
mauvais positionnement
= bonne positionnement
( bon niveau de charge)
= positionnement à ameillorer
( charge insuffisante)
= positionnement mauvais
(charge nulle)
EST
6.00 h
