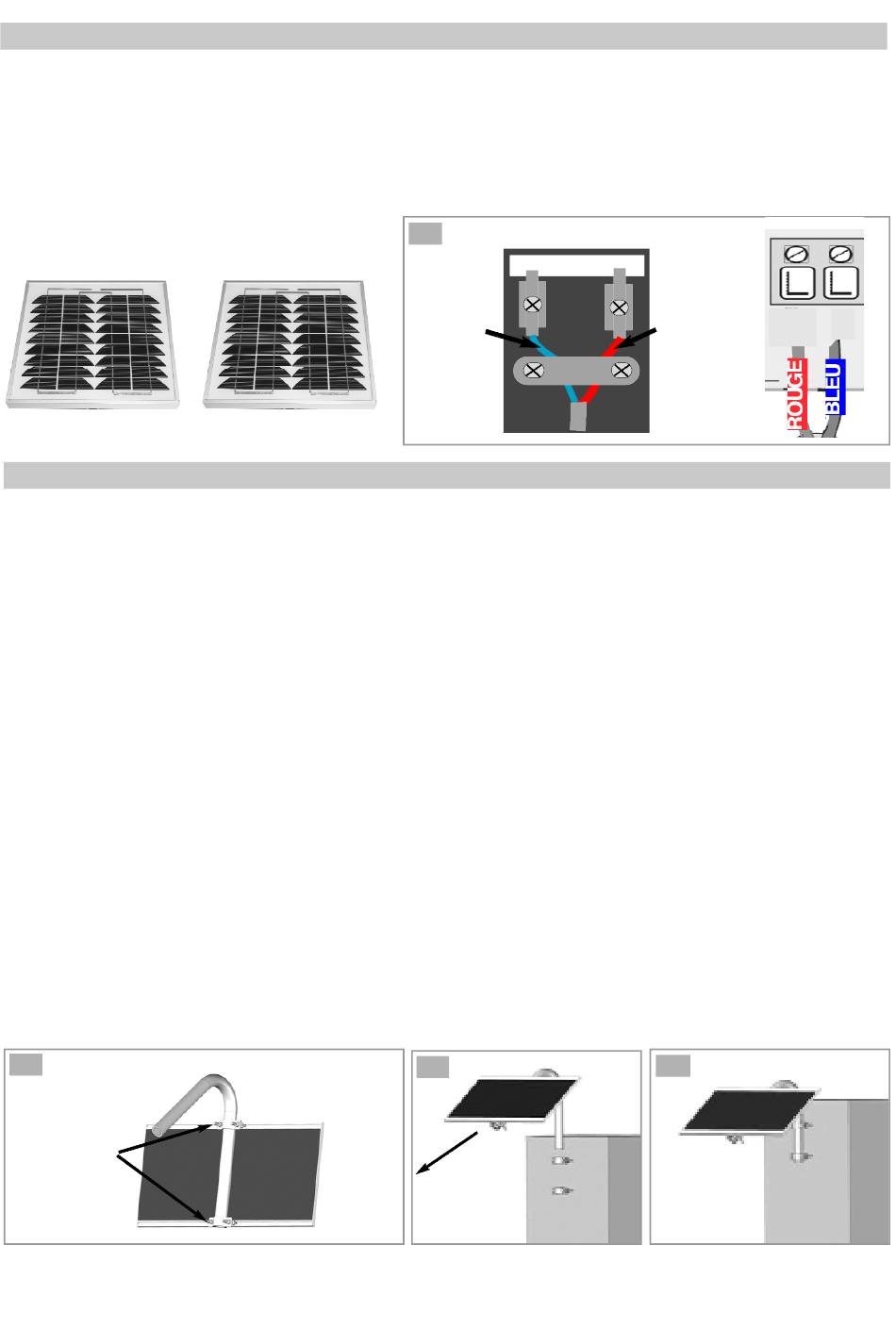

23. 2 me Panneau solaire (accessoire en option non fourni dans le Kit)
Un deuxième panneau solaire peut etre installe en cas de condition de luminosité faible. Cela speciale-
ment dans le nord-europe ou l!horaire de insolation diurne est très bréf ou en cas que l!indicateur lumi-
neux d!aide au positionnement du panneau solaire ne joint pas la couleur LED VERT.
Prédisposez un conduit pour le passage du 2 me panneau solaire de façon de le proteger.
Brancher le 2 me panneau solaire sur les bornes 15(+) et 16(-)
Il est impératif de respecter la suivante polarité:15 positif (+) cable rouge et 16 negatif (-) cable bleu
installation du 2 me panneau solaire (en option)
24. Correcte positionnement du panneau solaire ( avec arque de fixage fourni)
Le panneau solaire capture l!energie solaire et charge la batterie qui alimente le système d!automation
du portail.L!energie stocké dans la batterie permet l!utilisation de l!automatisme sans connection à l!ali-
mentation 230V
L!arque a un angle étudié pour posititonner le panneau solaire vers le soleil à un angle vértical spécifi-
que, en plus il est possible de réger la position horizontale du panneau.
L!arceau de fixage permettant le reglage horizontal du panneau.
Procéder au positionnement ventre 12.00 et 14.00 h,horaire de maximale insolation.
Directionnez le panneau solaire en direction SUD.
ATTENTION:
Le panneau solaire fourni permet l!actionnement de l!automatisme pour environ 10 cicles par jour en
condition de bonne insolation. Il est conseillé, pour les régions du nord ou en cas de lieu peu insolé,
de rajouter un deuxième panneau additionel en option.
Un deuxième panneau solaire est aussi conseillé en cas l!utilisation de l!automatisme est superieur à 10
cycles par jour.Seul un positionnement correcte du panneau permet une charge optimale de la batterie
et un bon fonctionnement du système d!automation.
ATTENTION: Le panneau solaire doive etre toujour propre. Il est important d!enlever la poussiere ou les
feuilles qui peuvent se poser sur le panneau.
Faire trés attention à que aucun objet , en cours de la journée , n!adombre pas la surface du panneau.
Pour un correcte fonctionnement dans le temps, nettoyer regoulièrement le panneau.
Pour le fixage du panneau solaire voire les dessins suivants.
ATTENTION: le panneau solaire est fragile! Le proteger dés chocks.
24a
Vis et quin-
caillerie pour
le fixage du
panneau
solaire à
l!arceau
23a
cable bleu
= negatif
Arceau pour le
fixage au mur du
panneau
Panneau solaire
-
24b
direction
SUD
18
cable rouge
= positif
+
24c
CTR44
-
15
