Canal de trasmission de gauche
Commande l!ouverturedes 2 vantaux
Les télécommandes 6203 rolling code ont memorisé d!usine, sur chaqun dés 2 canaux de transmis-
sion (touche de gauche et touche de droite) un code de transmission unique (sur plus que 1 miliard de
combinaisons possibles) rolling code 433Mhz.
Le canal correspondant à la touche de gauche (OFF) commande l!ouverture des 2 vantaux.
Le canal correspondant à la touche de droite (ON) commande l!ouverture partielle de 1 vantail (M1)
pour permettre le passage pietonnaire.
Le code de transmission doive étre memorisé dans la carte éléctronique CTH44 ( il souffit de mémoriser
dans la carte seulement le canal de transmission de la touche de gauche, et le canal de la touche pie-
tonnaire de droite serà memorisé automaticament)
La carte CTH44 dispose d!une capacitè de mémorisation de 10 différent codes de télécommandes
(10 differents télécommandes peuvent actionner le meme automatisme)
31.1 Procedure pour la mémorisation du code de transmission dans la carte CTH44
ATTENTION: LE PORTAIL DOIVE ETRE FERME car la première maneuvre sera en ouverture
1- Appuyer ( env.1,5 sec.) le bouton P1 de la carte CTH44, le LED rouge s!allume de lumière fixe, relâ-
chez P1.
2- appouyer et maintenir appouyé environ 4 sec. la touche "OFF" de la télécommande. Le LED vert de
la carte CTH44 clignote quelques secondes. Attendre que le LED rouge s!étaint ( aprés env. 6 sec.)
A ce moment le code de la télécommande à été mèmorisé dans la carte CTH44.
3- Pour commander l!automatisme appouyer a nouveau sur la touche "OFF" de la télécommande.
ATTENTION: la première maneuvre sera en ouverture, il est donc important de fermer le portail à
la main avant de commander la première maneuvre.( voire déverouillage manuel a pag.14)
ATTENTION: En cas de malfonctionnement du a un possible erreur de procedure: déverouiller manuel-
lement les vérins, mettre les vantails a moitié course et re-bloquer les vérins en cette position. Puis effa-
çer la memoire de la carte CTH44 et re-memoriser le bouton OFF de une télécommande dont la pile à
été echangé avec une neuve.commander une maneuvre et vérifier à ce moment le correcte fonctionne-
ment du système.
31.2 Pour effacer la memorisation des codes dés télécommandes de la platine CTH44:
1- Appuyez et maintenir appouyéle bouton P1 de la carte CTH44. Le led rouge s!allume.
atttendre que le LED rouge clignote, et puis relacher P1.
Toutes les codes en memoire ont été effecées de la carte CTH44.
ATTENTION: il n!est pas possible de effaçer un seul code (correspondant à une télécommande)
il est nécessaire d!éffaçer la totalité de la memoire et puis, de re-mémoriser le codes dés télécomman-
des que on désire maintenir actif sur le système.

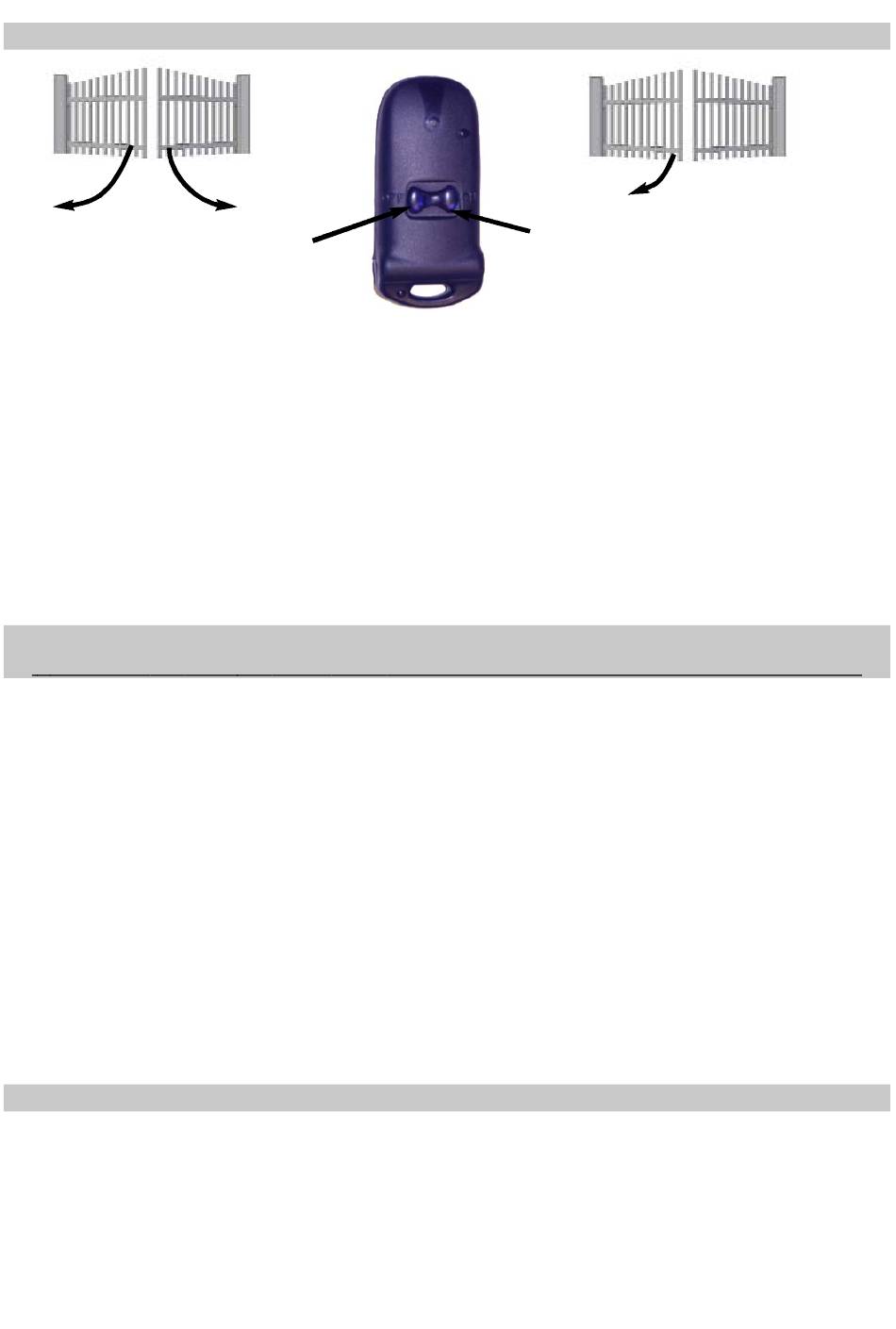

31.TELECOMMANDE Réf.6203 Rolling code
OFF
Canal de trasmission de droite
ON
Commande l!ouverture pietonnaire
(ouverture partielle du vantail M1)
22
